58 I Arbeiten mit der Positionsanzeige ND 287
I – 6 Klassier
en
I – 6 Klassieren
Funktion Klassieren
Beim Klassieren vergleicht der ND 287 den angezeigten Wert mit
einer oberen und unteren Klassiergrenze und zeigt das Klassierresultat
als farbigen Anzeigewert und als gleichfarbiges Ergebnis in der
Statusanzeige an:
 Grün leuchtendes Symbol: =
Grün angezeigte Werte liegen innerhalb der Klassiergrenzen.
 Rot leuchtendes Symbol: < oder >
Rot angezeigte Werte liegen unterhalb der definierten
Klassieruntergrenze bzw. oberhalb der definierten
Klassierobergrenze.
Gleichzeitig gibt der ND 287 das Klassierergebnis über zwei
Schaltausgänge (Pin 17 und 18) am Anschluss X41 aus (siehe
„Schaltausgänge am Sub-D-Anschluss X41” auf Seite 95):
 Pin 17 wird aktiv, wenn der angezeigte Wert kleiner als die
Klassieruntergrenze ist.
 Pin 18 wird aktiv, wenn der angezeigte Wert größer als die
Klassierobergrenze ist.
Der Klassiermodus umfasst somit folgende drei Klassen:
 In Toleranz
 Über Toleranz
 Unter Toleranz
Das bedeutet, die Klassiergrenzen entsprechen den Toleranzgrenzen
der SPC.

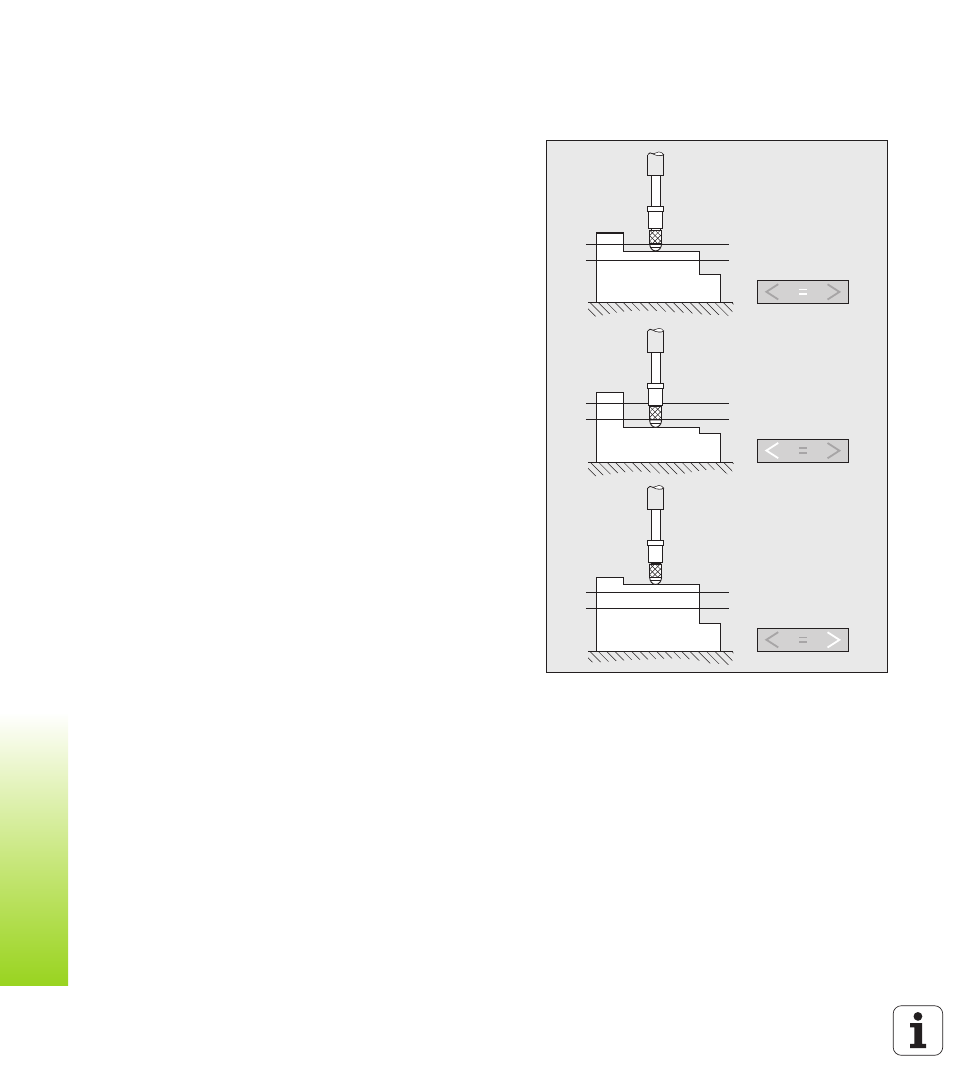

Abb. I.66 Statusanzeige Klassieren
