HEIDENHAIN CNC PILOT 4290 147

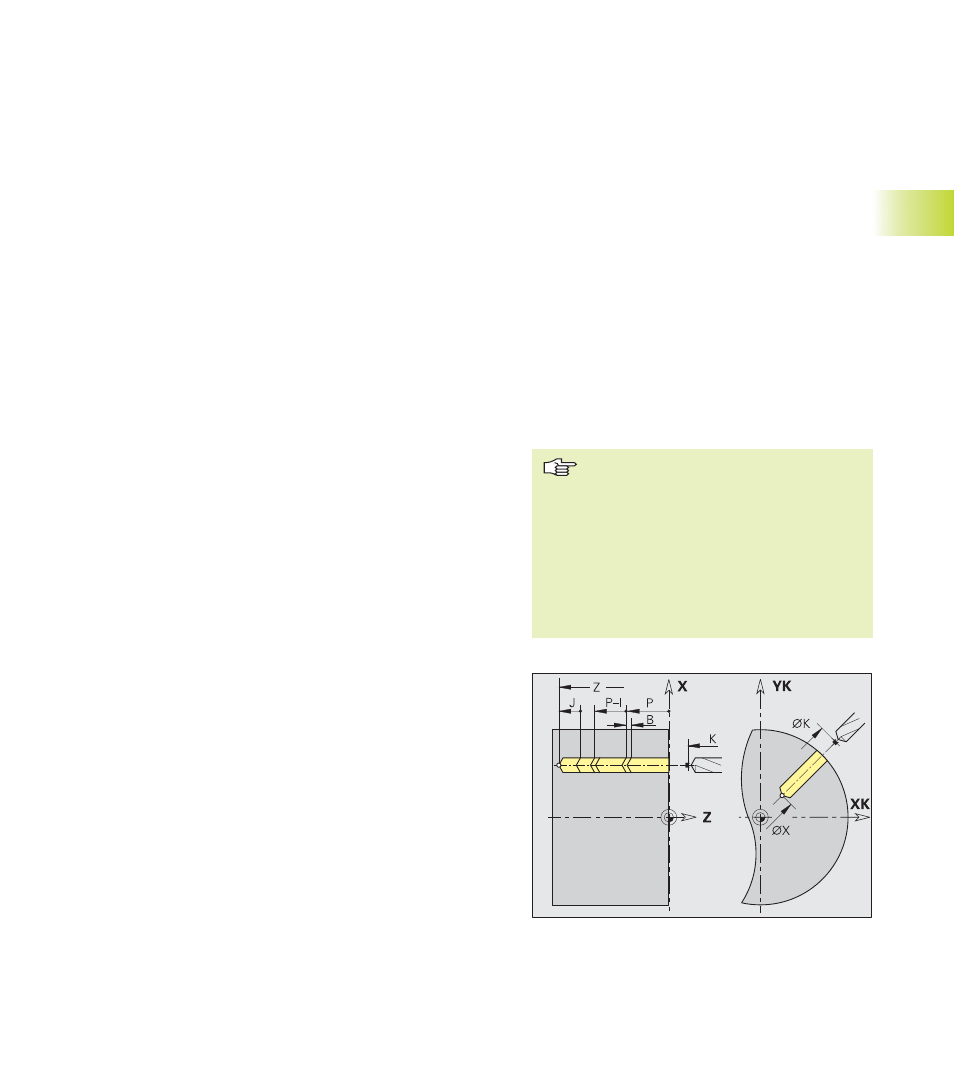

Tieflochbohren G74
G74 erstellt axiale/radiale Bohrungen in mehreren Stufen mit fest-
stehenden oder angetriebenen Werkzeugen.
Der erste Bohrschnitt erfolgt mit der „1. Bohrtiefe P“. Bei jeder wei-
teren Bohrstufe wird die Tiefe um den „Reduzierwert I“ verringert,
wobei die „minimale Bohrtiefe J“ nicht unterschritten wird. Nach
jedem Bohrschnitt wird der Bohrer um den „Rückzugsabstand B“
bzw. auf den „Startpunkt Bohrung“ zurückgezogen.
Der Zyklus wird eingesetzt für :
■ Einzelbohrung ohne Konturbeschreibung
■ Bohrung mit Konturbeschreibung (Einzelbohrung oder Loch-
muster) der Programmabschnitte:
■ STIRN
■ RUECKSEITE
■ MANTEL
Wann eine Vorschubreduzierung einsetzt, ist vom Bohrertyp abhän-
gig:
■ Wendeplattenbohrer und Spiralbohrer mit 180° Bohrwinkel:
Reduzierung bei Bohrende – 2*Sicherheitsabstand
■ Andere Bohrer:
Bohrende – Anschnittlänge – Sicherheitsabstand
(Anschnittlänge=Bohrer-Spitze; Sicherheitsabstand: siehe „Bear-
beitungs-Parameter 9 Bohren bzw. G47, G147“)
Parameter
NS:
Satznummer Kontur der Bohrung (G49-, G300- oder G310-
Geo) – keine Eingabe: Einzelbohrung ohne Konturbeschrei-
bung
X, Z: Lage, Länge – Endpunkt axiale/radiale Bohrungen (X Durch-
messermaß)
P: 1. Bohrtiefe
I: Reduzierwert – default: 0
B: Rückzugsabstand – default: auf „Anfangspunkt Bohrung“
J: minimale Bohrtiefe – default: 1/10 von P
E: Verweilzeit (zum Freischneiden am Bohrungsende) – default: 0
V: Vorschubreduzierung (50%) – default: 0
■ V=0 oder 2: Reduzierung am Anfang
■ V=1 oder 3: Reduzierung am Anfang und am Ende
■ V=4: Reduzierung am Ende
■ V=5: keine Reduzierung
Ausnahme bei V=0 und V=1: keine Reduzierung beim Anboh-
ren bei Wendeplattenbohrer und Spiralbohrern mit 180° Bohr-
winkel
D: Rückzuggeschwindigkeit und Zustellung innerhalb der Boh-
rung – default: 0
■ D=0: Eilgang
■ D=1: Vorschub
K: Rückzugsebene (radialen Bohrungen: Durchmessermaß) –
default: zur Startposition bzw. auf Sicherheitsabstand
4.9 Bohrzyklen
Zyklusablauf
1 bei „Bohrung ohne Konturbeschreibung“:
Voraussetzung: Bohrer steht auf Sicherheitsab-
stand vor der Bohrung („Startpunkt“)
bei „Bohrung mit Konturbeschreibung“:
fährt abhängig von „K“ im Eilgang den „Start-
punkt“ an:
■ K nicht programmiert: fährt bis auf Sicherheits-
abstand an
■ K programmiert: fährt auf die Position „K“ und
fährt dann auf Sicherheitsabstand an
2 Anbohren – Vorschubreduzierung abhängig von
„V“
3 Bohren in mehreren Stufen
4 Durchbohren – Vorschubreduzierung abhängig von
„V“
5 Rückzug – im Eilgang/Vorschub abhängig von „D“
6 Rückzugsposition ist abhängig von „K“:
■ K nicht programmiert: Rückzug auf den „Start-
punkt“
■ K programmiert: Rückzug auf die Position „K“
■ Einzelbohrung ohne Konturbeschrei-
bung: „X oder Z" alternativ programmie-
ren.
■ Bohrung mit Konturbeschreibung: „X,
Z" nicht programmieren.
■ Lochmuster: „NS" zeigt auf die Kontur
der Bohrung (nicht auf die Musterdefiniti-
on).
■ Eine „Vorschubreduzierung am Ende“
erfolgt nur bei der letzten Bohrstufe.
