HEIDENHAIN CNC PILOT 4290 293
Softkeys „Ablaufart Stechen“
Längs-/Plan-Aufmaß oder konstantes
Aufmaß einstellen
Vorstechen und Schlichten
Vorstechen
Schlichten

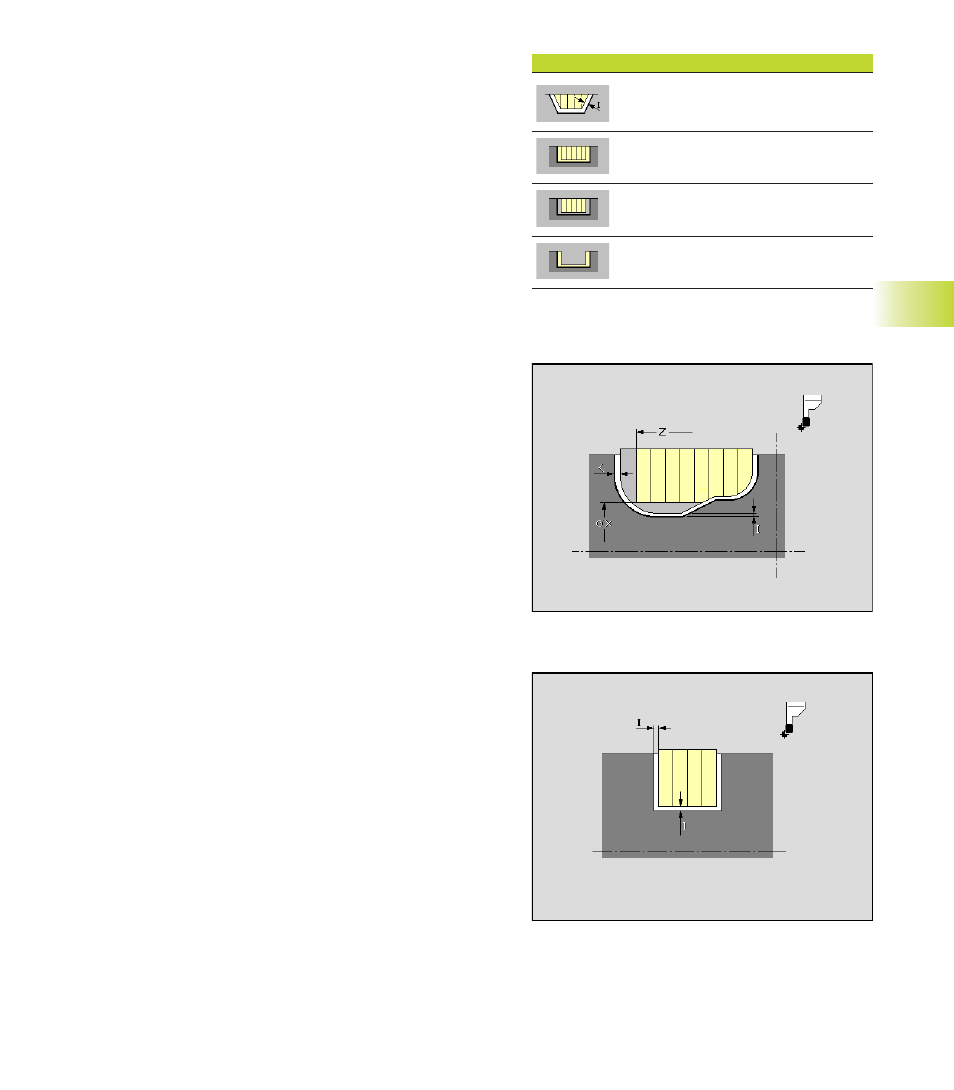

Konturstechen radial/axial (G860)
Für die Formelemente: Einstich allgemein, Freidrehung (Einstich
Form F) und frei definierte Eintauchkonturen
Parameter
X, Z:
Schnittbegrenzung
Aufmaßart einstellen: per Softkey
I, K: unterschiedliches Längs-/Plan-Aufmaß
I: konstantes Aufmaß – generiert „Aufmaß G58“ vor dem Zy-
klus
Ablauf: Einstellung per Softkey
■ Vorstechen und Schlichten in einem Arbeitsgang
■ nur Vorstechen
■ nur Schlichten
6.12.5 Bearbeitungsart Stechen
Übersicht: Bearbeitungsart Stechen
■ Konturstechen (G860) – radial, axial oder automatisch
■ Einstechen (G866) – radial, axial oder automatisch
■ Stechdrehen (G869) – radial, axial oder automatisch
■ Abstechen
■ Abstechen/Rückseiten-Bearbeitung vorbereiten (Werkstücküber-
gabe)
Einstechen radial/axial (G866)
Für die Formelemente: Einstich Form D (Dichtring), Einstich Form S
(Sicherring)
Geben Sie ein „Aufmaß“ an, wird zuerst Vorgestochen und dann ge-
schlichtet. Beim „Schlichten“ wird die „Verweilzeit“ nur beim
Schlichten – andernfalls bei jedem Einstich berücksichtigt.
Parameter
I:
Aufmaß (längs und plan)
E: Verweilzeit
