6 TURN PLUS
220
6.3 W
e
rkstüc
kbesc
hr
eibung
6.3.2 Eingabe der Fertigteilkontur
Die Fertigteilkontur beinhaltet:
■
Drehkontur, bestehend aus
■
Grundkontur
■
Formelementen (Fasen, Rundungen, Freistiche,
Einstiche, Gewinde, zentrische Bohrungen)
■
C-Achskonturen
Drehkonturen (Roh-/Fertigteil) müssen geschlossen
sein.

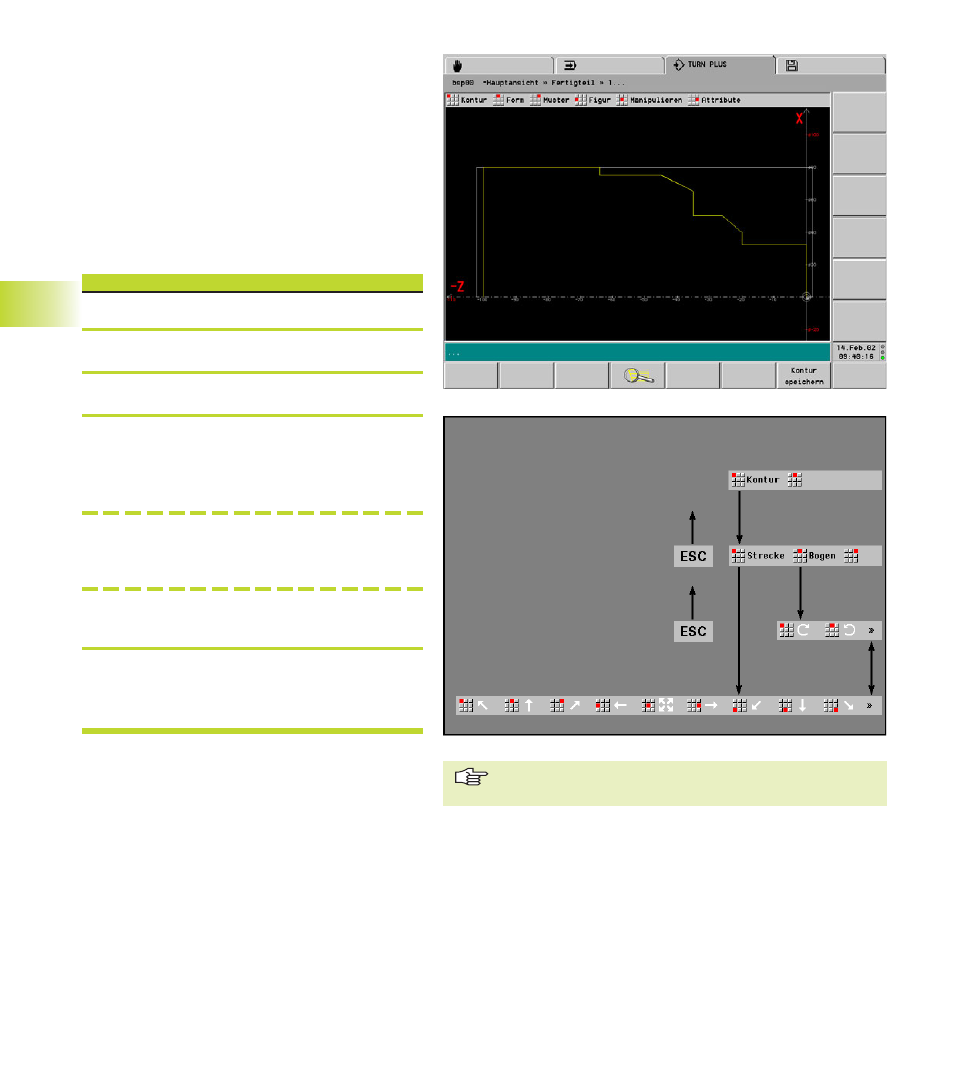

Eingabe der Grundkontur
Eingabe der Grundkontur
„Werkstück – Fertigteil – Kontur“ wählen
<
„Startpunkt der Kontur“ festlegen
<
„Strecke/Bogen“ wählen
<
Grundkontur Element für Element eingeben:
Strecke
■
Richtung anhand des Menüsymbols wählen
■
Strecke beschreiben
Bogen
■
Drehsinn anhand des Menüsymbols wählen
■
Bogen beschreiben
■
Wechsel zwischen Strecke- /Bogen-Menü: per
Softkey
<
Ist die Kontur nicht geschlossen:
■
2 * ESC-Taste betätigen
■
„Kontur schließen ?“ – „Ja“ betätigen
Siehe auch
■
„
6.5.1 Elemente der Grundkontur“
■
„
6.3.7 Hilfsfunktionen für die Elementeingabe“
■
„
6.9 Attribute zuordnen“
Beschreiben Sie zuerst die Grundkontur und überlagern
dann die Formelemente.
