6 TURN PLUS 216
6.1 Die Betr
iebsar
t
TURN PLUS
6.1 Die Betriebsart TURN
PLUS

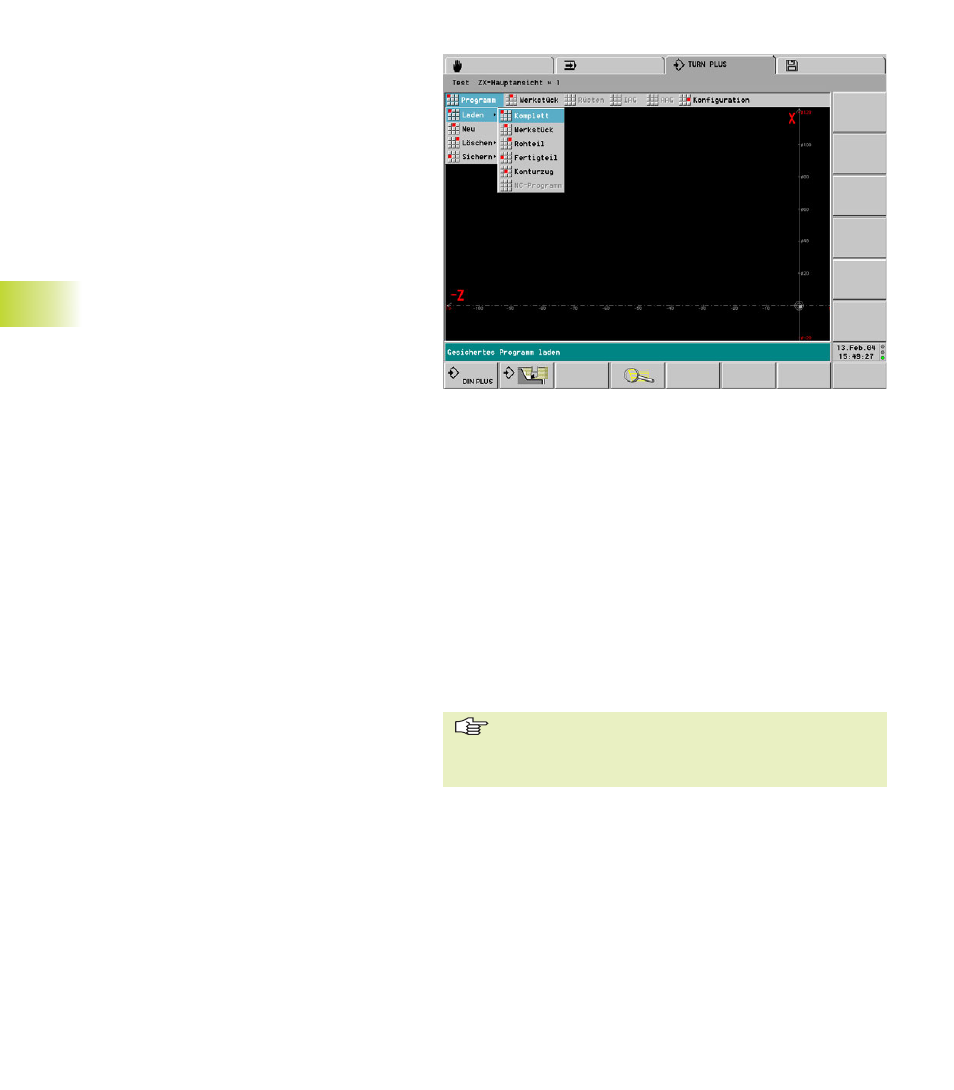

In TURN PLUS beschreiben Sie das Roh- und Fertig-
teil grafisch interaktiv. Danach lassen Sie den Ar-
beitsplan automatisch erstellen – oder Sie generie-
ren ihn interaktiv. Das Ergebnis ist ein kommentier-
tes und strukturiertes DIN PLUS-Programm.
TURN PLUS beinhaltet:
■ die grafisch interaktive Konturerstellung
■ das Rüsten (Werkstück-Spannen)
■ die interaktive Arbeitsplan-Generierung (IAG)
■ die automatische Arbeitsplangenerierung (AAG)
für
■ die Drehbearbeitung
■ Bohr- und Fräsbearbeitung mit der C-Achse
■ Bohr- und Fräsbearbeitung mit der Y-Achse
■ die Komplettbearbeitung
TURN PLUS Konzept
Die Werkstückbeschreibung (Roh- und Fertigteil,
Bohr- und Fräskonturen) ist die Grundlage für die
Arbeitsplangenerierung. Bei dem Werkstück-Span-
nen werden die Schnittbegrenzungen ermittelt. Für
die Werkzeugwahl bietet TURN PLUS folgende Stra-
tegien an:
■ automatische Wahl aus der Werkzeug-Daten-
bank
■ Verwendung der aktuellen Revolverbelegung
■ TURN PLUS eigene Revolverbelegungen
Die Schnittwerte werden aus der Technologie-Da-
tenbank ermittelt.
TURN PLUS generiert den Arbeitsplan unter Berück-
sichtigung technologischer Attribute, wie Aufmaße,
Toleranzen, Rauhtiefe, etc. Jede Eingabe und jeder
generierte Arbeitsschritt wird angezeigt und ist so-
fort korrigierbar.
Auf Basis der Rohteilnachführung optimiert TURN
PLUS die Anfahrwege, vermeidet „Luftschnitte“ so-
wie Kollisionen Werkstück – Werkzeugschneide. Die
Generierungsstrategie ist in der „Bearbeitungsfol-
ge“ bzw. in „Bearbeitungs-Parameter“ festgelegt.
Damit passen Sie TURN PLUS Ihrem individuellen
Bedarf an.
Sie können Teilergebnisse nutzen und mit DIN
PLUS weiter bearbeiten (Beispiel: Kontur mit TURN
PLUS definieren und die Bearbeitung in DIN PLUS
programmieren). Oder Sie optimieren das von
TURN PLUS erzeugte DIN PLUS Programm.
Bedienhinweise
Die „Statuszeile“ (oberhalb der Softkeyleiste) informiert Sie über
die möglichen Bedienschritte.
TURN PLUS arbeitet mit einer mehrstufigen Menüstruktur. Mit der
ESC-Taste schalten Sie eine Menüstufe zurück.
Die vorliegende Beschreibung berücksichtigt die Bedienung per
Menü, Softkeys und Touch-Pad. Sie können die aus früheren CNC
PILOT-Versionen bekannte Bedienung ohne Softkeys und Touch-Pad
aber weiterhin nutzen.
Werden mehrere Fenster (Ansichten) auf dem Bildschirm darge-
stellt, ist das „aktive Fenster“ durch einen grünen Rahmen gekenn-
zeichnet. „Seite vor/zurück“ wechselt zwischen den Fenstern. Die
Taste „.“ stellt das aktive Fenster in Bildschirmgröße dar. Erneutes
Betätigen von „.“ schaltet auf „mehrere Fenster“ zurück.
In der „Konfiguration“ stellen Sie Anzeige- und Eingabevarianten
ein (siehe „
6.15 Konfiguration“).
Die Arbeitsplangenerierung von TURN PLUS nutzt die
Werkzeug-, Spannmittel- und Technologie-Datenbank.
Achten Sie auf aktuelle und korrekte Beschreibungen der
Betriebsmittel.
