Informationen in Variablen
Sie können folgende Werkzeug- und NC-Informationen aus Varia-
blen auslesen. Die Belegung der Variablen #518..#521 ist vom
Werkzeugtyp abhängig.
Voraussetzung: die Variable ist aufgrund des Werkzeugaufrufs im
NC-Programm „definiert“.
#-Variable
Werkzeug-Informationen
#512
Werkzeugtyp 3-stellig
#513..#515
1., 2., 3. Stelle Werkzeugtyp
#516
nutzbare Länge (nl) bei Dreh- und Bohrwerkzeugen
#517
Hauptbearbeitungsrichtung (siehe Tabelle)
#518
Nebenbearbeitungsrichtung bei Drehwerkzeugen
(siehe Tabelle)
#519
Werkzeugtyp:
■
14*: 1 = rechte, 2 = linke Ausführung (A)
■
5**, 6**: Zähnezahl
#520
Werkzeugtyp:
■
1**, 2**: Schneidenradius (rs)
■
3**, 4**: Zapfendurchmesser (d1)
■
51*, 52*: Fräserdurchmesser vorn (df)
■
56*, 6**: Fräserdurchmesser (d1)
#521
Werkzeugtyp:
■
11*, 12*: Schaftdurchmesser (sd)
■
14*, 15*, 16*, 2**: Schneidenbreite (sb)
■
3**, 4**: Anschnittlänge (al)
■
5**, 6**: Fräserbreite (fb)
#522
Werkzeuglage (Bezug: Bearbeitungsrichtung des
Werkzeugs)
0: auf der Kontur
1: rechts der Kontur
– 1: links der Kontur
#523..#525 Einstellmaße (ze, xe, ye)

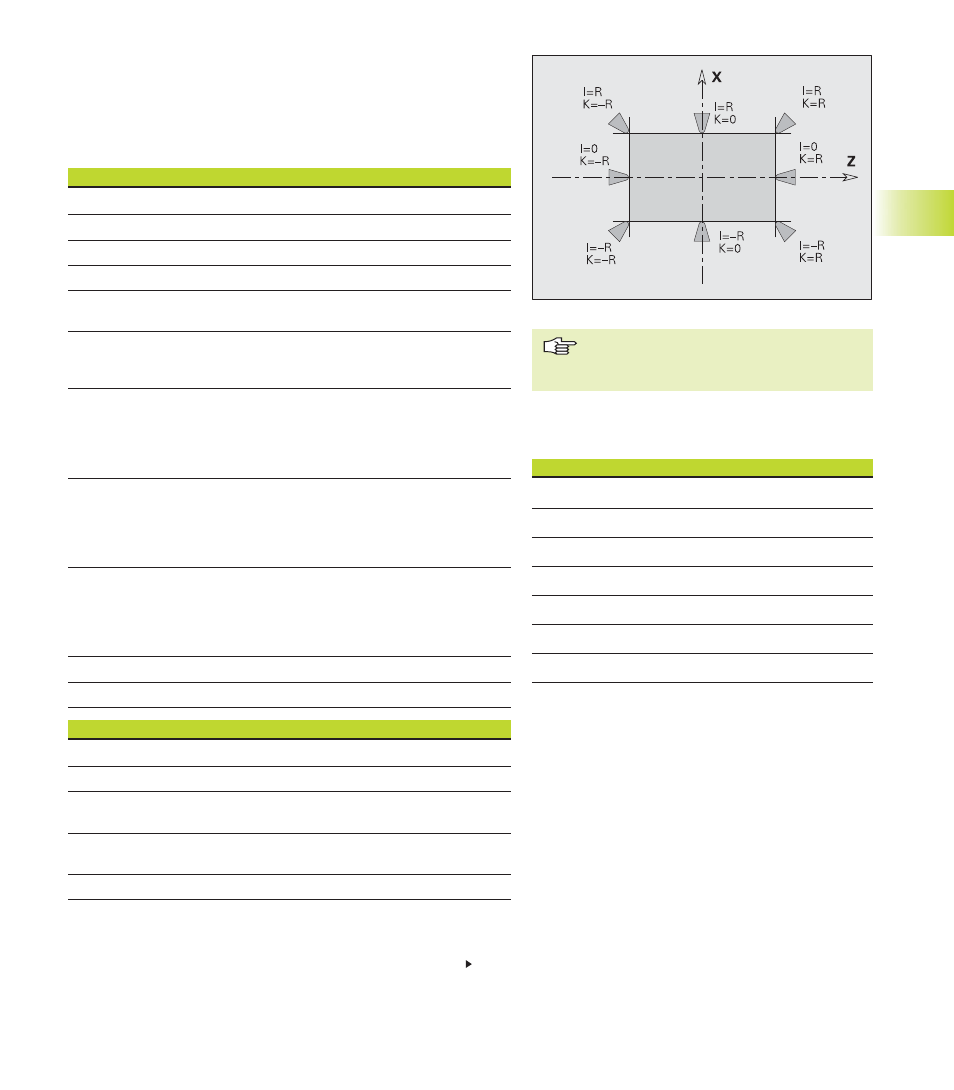

#526..#527 Lage des Schneidenmittelpunktes I, K (siehe Bild)
#-Variable
NC-Informationen
#768..#770 letzte programmierte Position X (Radiusmaß), Y, Z
#771
letzte programmierte Position C [°]
#772
aktive Betriebsart
2: Maschine; 3: Simulation; 4: TURN PLUS
#774
Status SRK/FRK
40: G40 aktiv; 41: G41 aktiv; 42: G42 aktiv
#775
Nummer der angewählten C-Achse
Fortsetzung nächste Seite
Positions- und Maßangaben sind immer
metrisch – auch, wenn ein NC-Programm
„in inch“ ausgeführt wird.
Haupt- und Nebenbearbeitungsrichtung:
0:
undefiniert
1:
+ Z
2:
+ X
3:
– Z
4:
–X
5:
+/– Z
6:
+/– X
