188
6 Programmieren: Konturen programmieren
6.1 W
e
rk
z
e
ug-Bew
e
gung
en

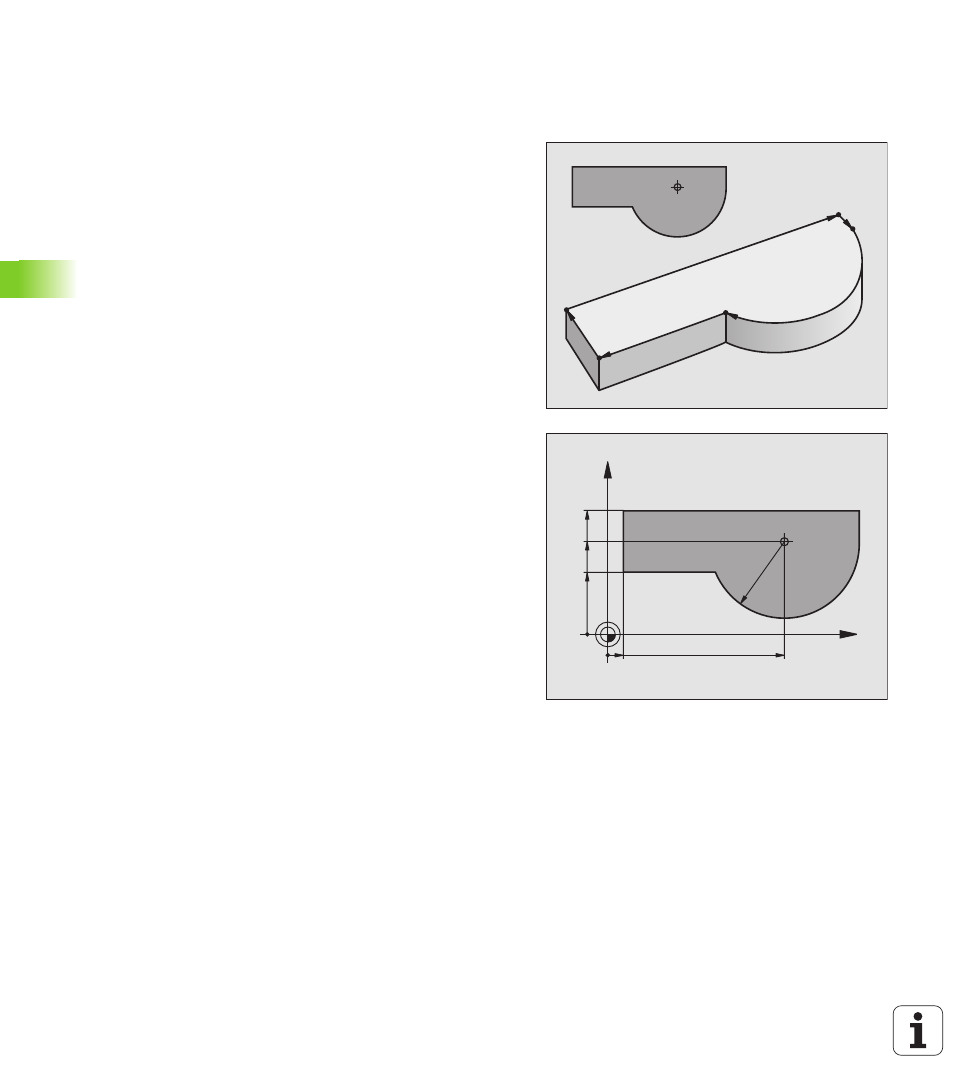

6.1 Werkzeug-Bewegungen
Bahnfunktionen
Eine Werkstück-Kontur setzt sich gewöhnlich aus mehreren Kontur-
elementen wie Geraden und Kreisbögen zusammen. Mit den Bahn-
funktionen programmieren Sie die Werkzeugbewegungen für Gera-
den und Kreisbögen.
Freie Kontur-Programmierung FK
Wenn keine NC-gerecht bemaßte Zeichnung vorliegt und die Maßan-
gaben für das NC-Programm unvollständig sind, dann programmieren
Sie die Werkstück-Kontur mit der Freien Kontur-Programmierung. Die
TNC errechnet die fehlenden Angaben.
Auch mit der FK-Programmierung programmieren Sie Werkzeugbe-
wegungen für Geraden und Kreisbögen.
Zusatzfunktionen M
Mit den Zusatzfunktionen der TNC steuern Sie
den Programmlauf, z.B. eine Unterbrechung des Programmlaufs
die Maschinenfunktionen, wie das Ein- und Ausschalten der Spin-
deldrehung und des Kühlmittels
das Bahnverhalten des Werkzeugs
Unterprogramme und Programmteil-
Wiederholungen
Bearbeitungs-Schritte, die sich wiederholen, geben Sie nur einmal als
Unterprogramm oder Programmteil-Wiederholung ein. Wenn Sie
einen Teil des Programms nur unter bestimmten Bedingungen aus-
führen lassen möchten, dann legen Sie diese Programmschritte eben-
falls in einem Unterprogramm fest. Zusätzlich kann ein Bearbeitungs-
Programm ein weiteres Programm aufrufen und ausführen lassen.
Das Programmieren mit Unterprogrammen und Programmteil-Wie-
derholungen ist in Kapitel 9 beschrieben.
Programmieren mit Q-Parametern
Im Bearbeitungs-Programm stehen Q-Parameter stellvertretend für
Zahlenwerte: Einem Q-Parameter wird an anderer Stelle ein Zahlen-
wert zugeordnet. Mit Q-Parametern können Sie mathematische Funk-
tionen programmieren, die den Programmlauf steuern oder die eine
Kontur beschreiben.
Zusätzlich können Sie mit Hilfe der Q-Parameter-Programmierung
Messungen mit dem 3D-Tastsystem während des Programmlaufs
ausführen.
Das Programmieren mit Q-Parametern ist in Kapitel 10 beschrieben.
L
L
L
CC
C
X
Y
R40
115
10
80
60
40
CC
