200 6 Programmieren: Konturen programmieren
6.4 Bahnbew
e
gung
en – r
e
c
h
twinklig
e K
oor
dinat
e
n 6.4 Bahnbewegungen –
rechtwinklige Koordinaten

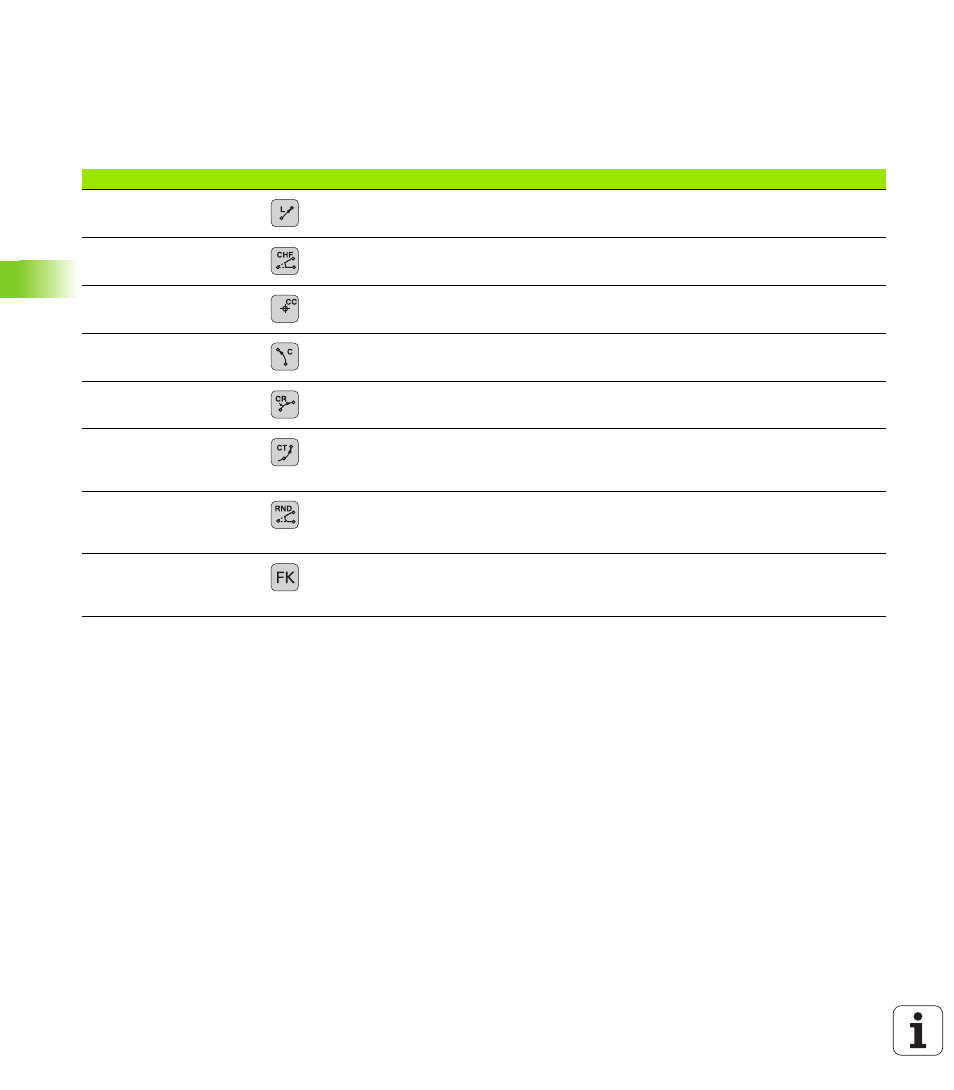

Übersicht der Bahnfunktionen
Funktion Bahnfunktionstaste Werkzeug-Bewegung Erforderliche Eingaben
Gerade L
engl.: Line Gerade Koordinaten des Geraden-End-
punkts
Fase: CHF
engl.: CHamFer Fase zwischen zwei Geraden Fasenlänge
Kreismittelpunkt CC;
engl.: Circle Center Keine Koordinaten des Kreismittel-
punkts bzw. Pols
Kreisbogen C
engl.: Circle Kreisbahn um Kreismittelpunkt
CC zum Kreisbogen-Endpunkt Koordinaten des Kreis-End-
punkts, Drehrichtung
Kreisbogen CR
engl.: Circle by Radius Kreisbahn mit bestimmten
Radius Koordinaten des Kreis-End-
punkts, Kreisradius, Drehrichtung
Kreisbogen CT
engl.: Circle Tangential Kreisbahn mit tangentialem
Anschluss an vorheriges und
nachfolgendes Konturelement Koordinaten des Kreis-Endpunkts
Ecken-Runden RND
engl.: RouNDing of Cor-
ner Kreisbahn mit tangentialem
Anschluss an vorheriges und
nachfolgendes Konturelement Eckenradius R
Freie Kontur-Program-
mierung FK Gerade oder Kreisbahn mit belie-
bigem Anschluss an vorheriges
Konturelement siehe „Bahnbewegungen – Freie
Kontur-Programmierung FK”,
Seite 220
