3 Tastsystem-Zyklen zur automatischen Werkstück-Kontrolle
3.3 W
e
rk
stüc
k
e
aut
o
matisc
h v
e
rm
essen

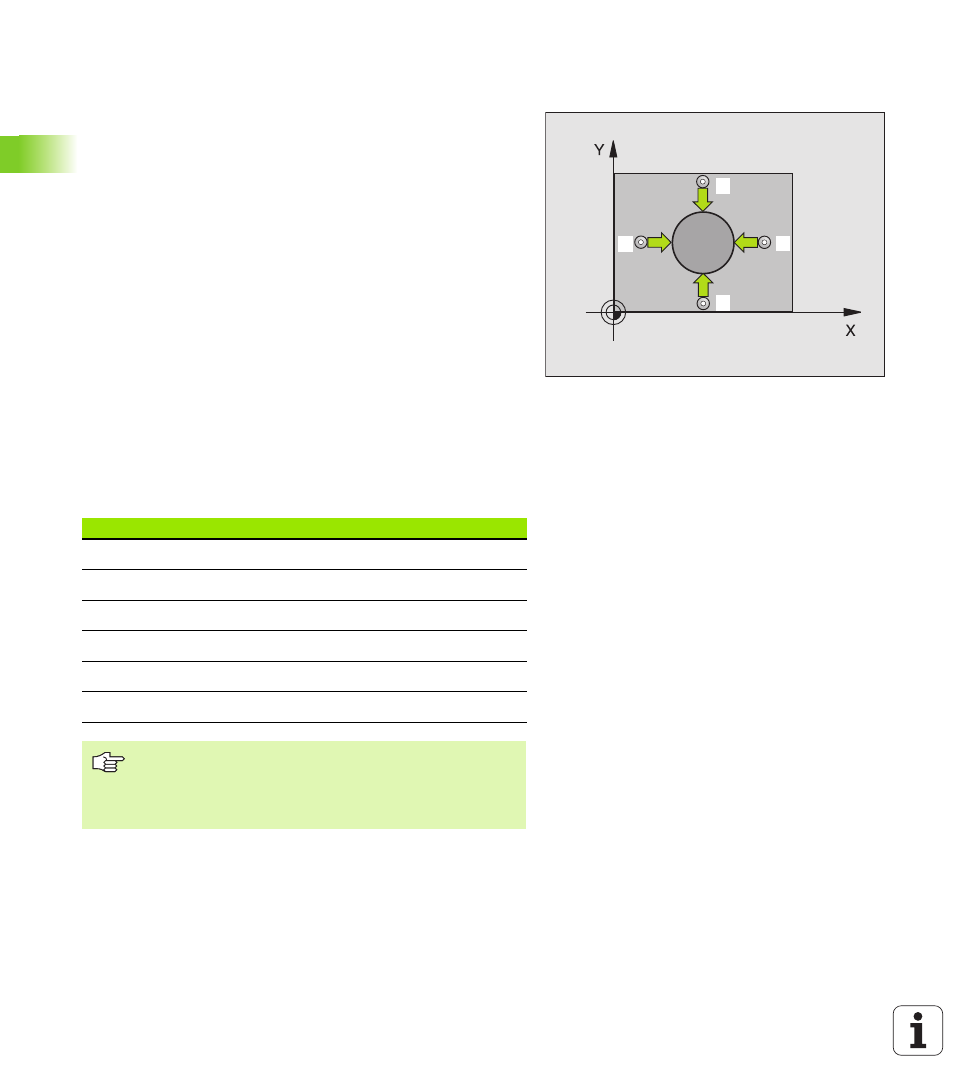

MESSEN KREIS AUSSEN (Tastsystem-
Zyklus 422, DIN/ISO: G422)
Der Tastsystem-Zyklus 422 ermittelt den Mittelpunkt und den Durch-
messer eines Kreiszapfens. Wenn Sie die entsprechenden Toleranz-
werte im Zyklus definieren, führt die TNC einen Soll-Istwertvergleich
durch und legt die Abweichungen in Systemparametern ab.
1
Die TNC positioniert das Tastsystem mit Eilvorschub (Wert aus
MP6150 bzw. MP6361) und mit Positionierlogik (siehe „Tastsys-
tem-Zyklen abarbeiten” auf Seite 19) zum Antastpunkt
1
. Die TNC
berechnet die Antastpunkte aus den Angaben im Zyklus und dem
Sicherheits-Abstand aus MP6140
2
Anschließend fährt das Tastsystem auf die eingegebene Mess-
höhe und führt den ersten Antast-Vorgang mit Antast-Vorschub
(MP6120 bzw. MP6360) durch. Die TNC bestimmt die Antast-Rich-
tung automatisch in Abhängigkeit vom programmierten Startwin-
kel
3
Danach fährt das Tastsystem zirkular, entweder auf Messhöhe
oder auf Sicherer Höhe, zum nächsten Antastpunkt
2
und führt
dort den zweiten Antast-Vorgang durch
4
Die TNC positioniert das Tastsystem zum Antastpunkt
3
und
danach zum Antastpunkt
4
und führt dort den dritten bzw. vierten
Antast-Vorgang durch
5
Abschließend positioniert die TNC das Tastsystem zurück auf die
Sichere Höhe und speichert die Istwerte und die Abweichungen in
folgenden Q-Parametern:
2
1
3
4
Parameter-Nummer
Bedeutung
Q151
Istwert Mitte Hauptachse
Q152
Istwert Mitte Nebenachse
Q153
Istwert Durchmesser
Q161
Abweichung Mitte Hauptachse
Q162
Abweichung Mitte Nebenachse
Q163
Abweichung Durchmesser
Beachten Sie vor dem Programmieren
Vor der Zyklus-Definition müssen Sie einen Werkzeug-
Aufruf zur Definition der Tastsystem-Achse programmiert
haben.
