HEIDENHAIN iTNC 530 91
3.2 Bezugspunkt
e
aut
omatisc
h er
mit
teln

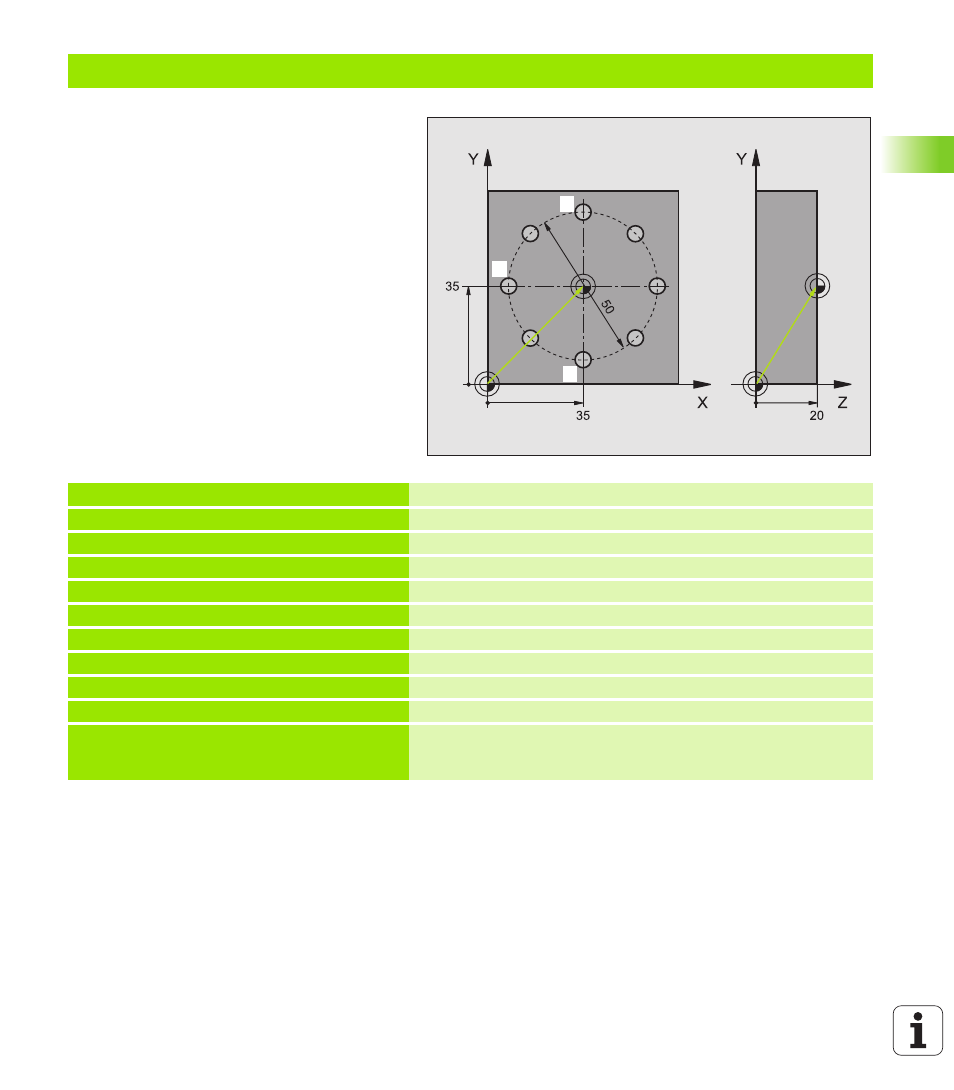

Beispiel: Bezugspunkt-Setzen Werkstück-Oberkante und Mitte Lochkreis
Der gemessene Lochkreis-Mittelpunkt soll zur spä-
teren Verwendung in eine Preset-Tabelle geschrie-
ben werden.
0 BEGIN PGM CYC416 MM
1 TOOL CALL 0 Z Werkzeug 0 aufrufen zur Festlegung der Tastsystem-Achse
2 TCH PROBE 417 BZPKT TS.-ACHSE Zyklus-Definition zum Bezugspunkt-Setzen in der Tastsystem-Achse
Q263=+7,5 ;1. PUNKT 1. ACHSE Antastpunkt: X-Koordinate
Q264=+7,5 ;1. PUNKT 2. ACHSE Antastpunkt: Y-Koordinate
Q294=+25 ;1. PUNKT 3. ACHSE Antastpunkt: Z-Koordinate
Q320=0 ;SICHERHEITS-ABST. Sicherheits-Abstand zusätzlich zu MP6140
Q260=+50 ;SICHERE HOEHE Höhe, auf der das Tastsystem-Achse ohne Kollision verfahren kann
Q305=1 ;NR. IN TABELLE Z-Koordinate in Zeile 1 schreiben
Q333=+0 ;BEZUGSPUNKT Tastsystemachse 0 setzen
Q303=+1 ;MESSWERT-UEBERGABE Berechneten Bezugspunkt bezogen auf das maschinenfeste Koordi-
natensystem (REF-System) in der Preset-Tabelle PRESET.PR spei-
chern
1
2
3
