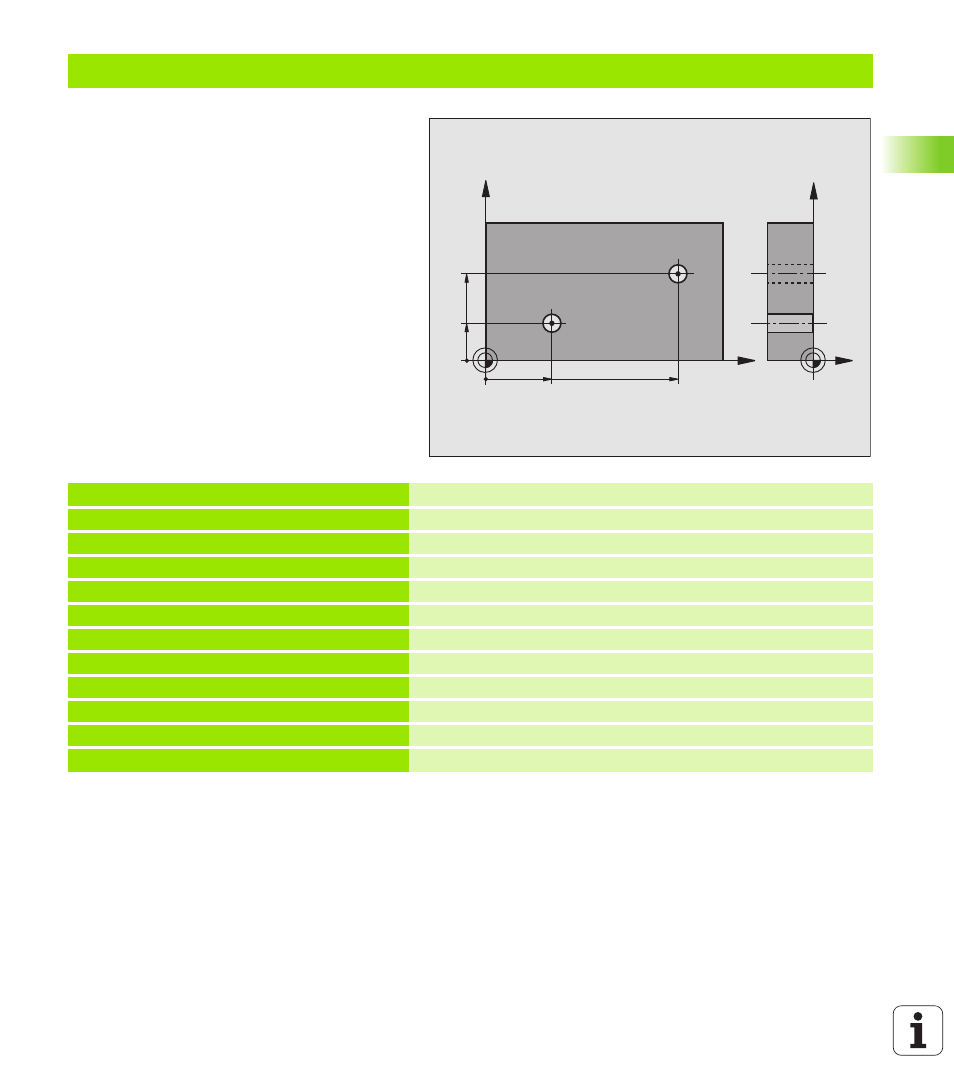

Beispiel: Grunddrehung über zwei Bohrungen bestimmen
0 BEGIN PGM CYC401 MM
1 TOOL CALL 0 Z
2 TCH PROBE 401 ROT 2 BOHRUNGEN
Q268=+25 ;1. MITTE 1. ACHSE
Mittelpunkt der 1. Bohrung: X-Koordinate
Q269=+15 ;1. MITTE 2. ACHSE
Mittelpunkt der 1. Bohrung: Y-Koordinate
Q270=+80 ;2. MITTE 1. ACHSE
Mittelpunkt der 2. Bohrung: X-Koordinate
Q271=+35 ;2. MITTE 2. ACHSE
Mittelpunkt der 2. Bohrung: Y-Koordinate
Q261=-5 ;MESSHOEHE
Koordinate in der Tastsystem-Achse, auf der die Messung erfolgt
Q260=+20 ;SICHERE HOEHE
Höhe, auf der das Tastsystem-Achse ohne Kollision verfahren kann
Q307=+0 ;VOREINST. GRUNDDR.
Winkel der Bezugsgeraden
3 CALL PGM 35K47
Bearbeitungsprogramm aufrufen
4 END PGM CYC401 MM
X
Y
25
35
Z
Y
80
15
