HEIDENHAIN iTNC 530 (340 422) Touch Probe Cycles Benutzerhandbuch
Seite 123
HEIDENHAIN iTNC 530
123
3.3 W
e
rk
stüc
k
e
aut
o
matisc
h v
e
rm
essen
8

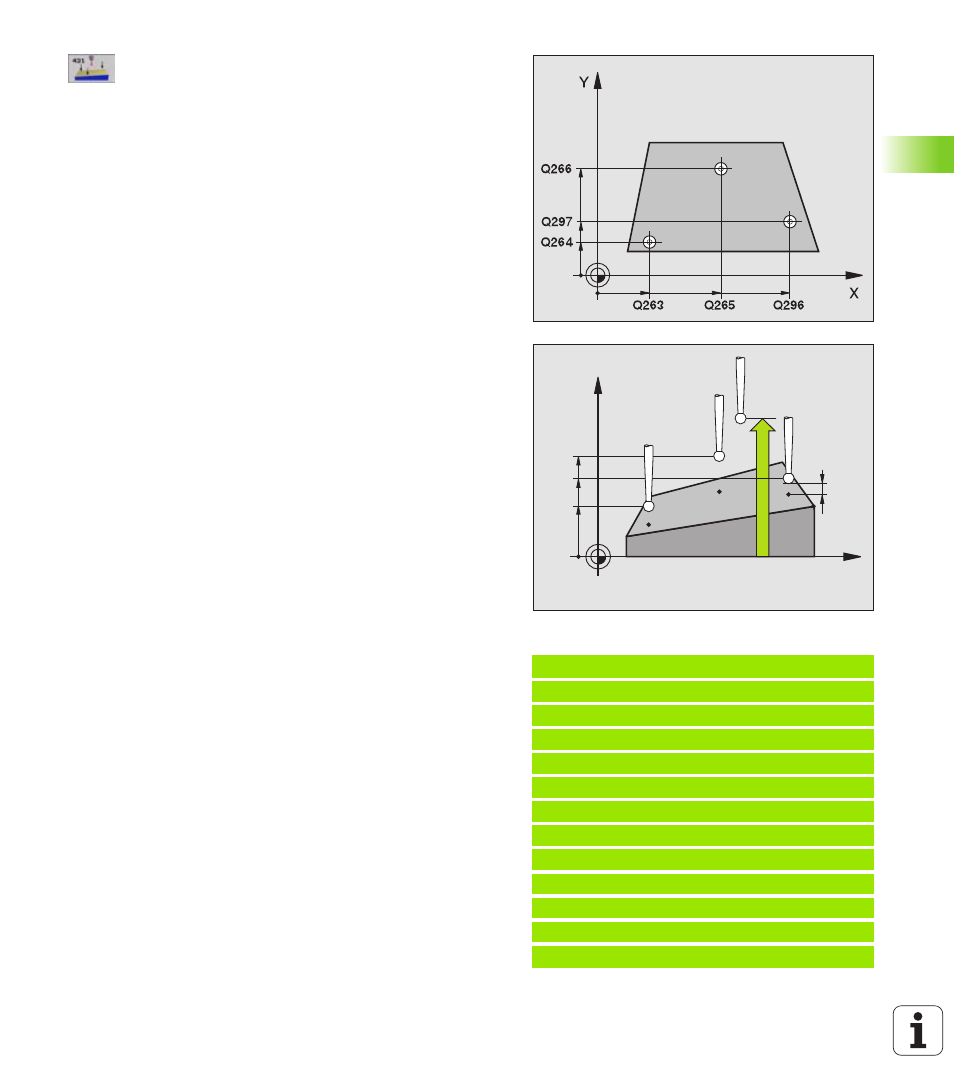

1. Messpunkt 1. Achse
Q263 (absolut): Koordinate
des ersten Antastpunktes in der Hauptachse der
Bearbeitungsebene
8
1. Messpunkt 2. Achse
Q264 (absolut): Koordinate
des ersten Antastpunktes in der Nebenachse der
Bearbeitungsebene
8
1. Messpunkt 3. Achse
Q294 (absolut): Koordinate
des ersten Antastpunktes in der Tastsystem-Achse
8
2. Messpunkt 1. Achse
Q265 (absolut): Koordinate
des zweiten Antastpunktes in der Hauptachse der
Bearbeitungsebene
8
2. Messpunkt 2. Achse
Q266 (absolut): Koordinate
des zweiten Antastpunktes in der Nebenachse der
Bearbeitungsebene
8
2. Messpunkt 3. Achse
Q295 (absolut): Koordinate
des zweiten Antastpunktes in der Tastsystem-Achse
8
3. Messpunkt 1. Achse
Q296 (absolut): Koordinate
des dritten Antastpunktes in der Hauptachse der
Bearbeitungsebene
8
3. Messpunkt 2. Achse
Q297 (absolut): Koordinate
des dritten Antastpunktes in der Nebenachse der
Bearbeitungsebene
8
3. Messpunkt 3. Achse
Q298 (absolut): Koordinate
des dritten Antastpunktes in der Tastsystem-Achse
8
Sicherheits-Abstand
Q320 (inkremental): Zusätzli-
cher Abstand zwischen Messpunkt und Tastsystem-
kugel. Q320 wirkt additiv zu MP6140
8
Sichere Höhe
Q260 (absolut): Koordinate in der Tast-
system-Achse, in der keine Kollision zwischen Tast-
system und Werkstück (Spannmittel) erfolgen kann
8
Messprotokoll
Q281: Festlegen, ob die TNC ein Mes-
sprotokoll erstellen soll:
0: Kein Messprotokoll erstellen
1: Messprotokoll erstellen: Die TNC legt die
Protokolldatei TCHPR431.TXT standardmäßig in
dem Verzeichnis ab, in dem auch Ihr Messprogramm
gespeichert ist
Beispiel: NC-Sätze
5 TCH PROBE 431 MESSEN EBENE
Q263=+20 ;1. PUNKT 1. ACHSE
Q264=+20 ;1. PUNKT 2. ACHSE
Q294=-10 ;1. PUNKT 3. ACHSE
Q265=+50 ;2. PUNKT 1. ACHSE
Q266=+80 ;2. PUNKT 2. ACHSE
Q295=+0 ;2. PUNKT 3. ACHSE
Q296=+90 ;3. PUNKT 1. ACHSE
Q297=+35 ;3. PUNKT 2. ACHSE
Q298=+12 ;3. PUNKT 3. ACHSE
Q320=0 ;SICHERHEITS-ABST.
Q260=+5 ;SICHERE HOEHE
Q281=1 ;MESSPROTOKOLL
X
Z
Q295
Q298
Q294
Q260
MP6140
+
Q320
