HEIDENHAIN iTNC 530 (340 49x-03) Pilot - Handbuch (Seite 102)

102
Die PLANE-Funkt
io
n
(So
ft
w
are
O
ptio
n
1
)
Raumwinkel-Definition (PLANE SPATIAL)
8 SPEZIELLE TNC-FUNKTIONEN wählen
8 BEARB.-EBENE SCHWENKEN, PLANE SPATIAL wählen

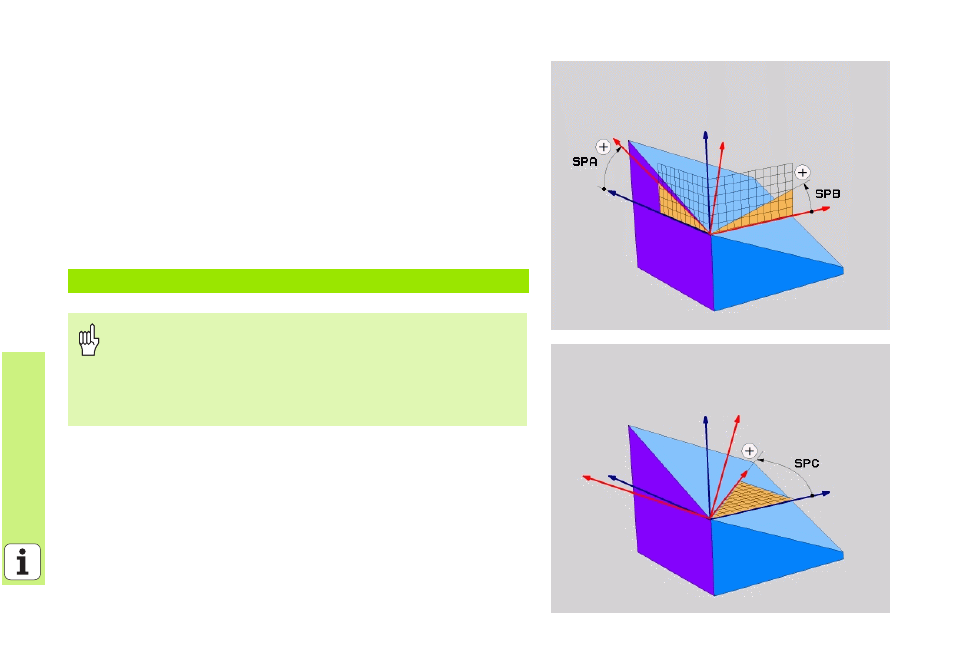

8 Raumwinkel A? : Drehwinkel SPA um die maschinenfeste Achse X
(siehe Bild rechts oben)
8 Raumwinkel B? : Drehwinkel SPB um die maschinenfeste Achse Y
(siehe Bild rechts oben)
8 Raumwinkel C? : Drehwinkel SPC um die maschinenfeste Achse Z
(siehe Bild rechts unten)
8 Weiter mit den Positioniereigenschaften (siehe „Automatisches Ein-
schwenken (MOVE/STAY/TURN)” auf Seite 110)
5 PLANE SPATIAL SPA+27 SPB+0 SPC+45 MOVE ABST10 F500 SEQ-
Beachten Sie vor dem Programmieren
Sie müssen immer alle drei Raumwinkel SPA, SPB und SPC
definieren, auch wenn einer der Winkel 0 ist.
Die zuvor beschriebene Reihenfolge der Drehungen gilt
unabhängig von der aktiven Werkzeug-Achse.
