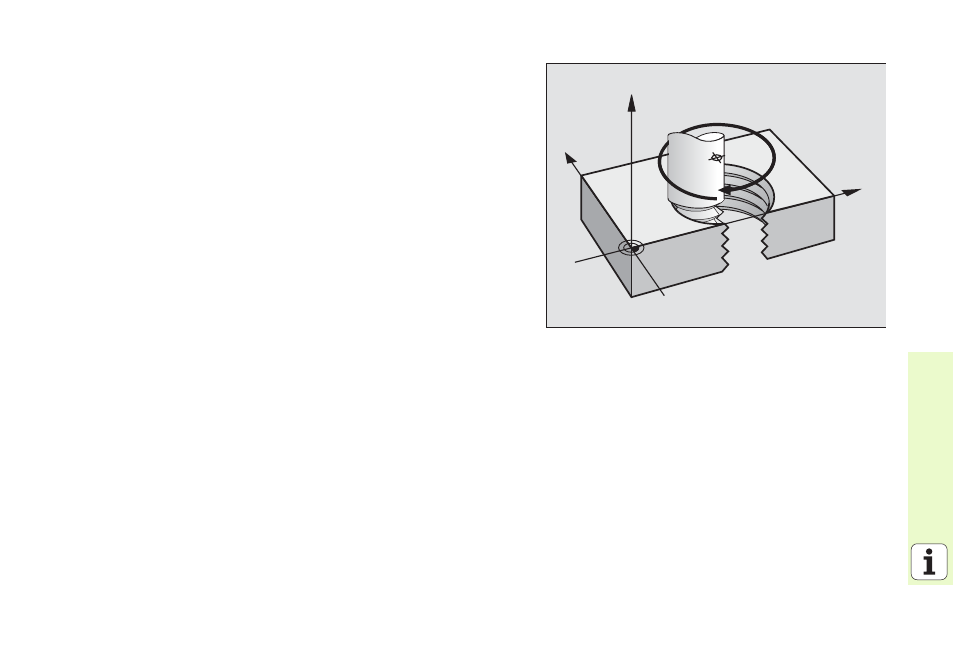

Schraubenlinie (nur in Polarkoordinaten)
Berechnungen (Fräsrichtung von unten nach oben)
Anzahl Gänge: n Gewindegänge + Gangüberlauf am
Gewinde-Anfang und -Ende
Gesamthöhe: h Steigung P x Anzahl der Gänge n
Inkr. Polark.-winkel: IPA Anzahl der Gänge n x 360°
Anfangswinkel: PA Winkel für Gewinde-Anfang + Winkel für
Gangüberlauf
Anfangskoordinate: Z Steigung P x (Gewindegänge + Gangüber-
lauf am Gewinde-Anfang)
Y
X
Z
CC
