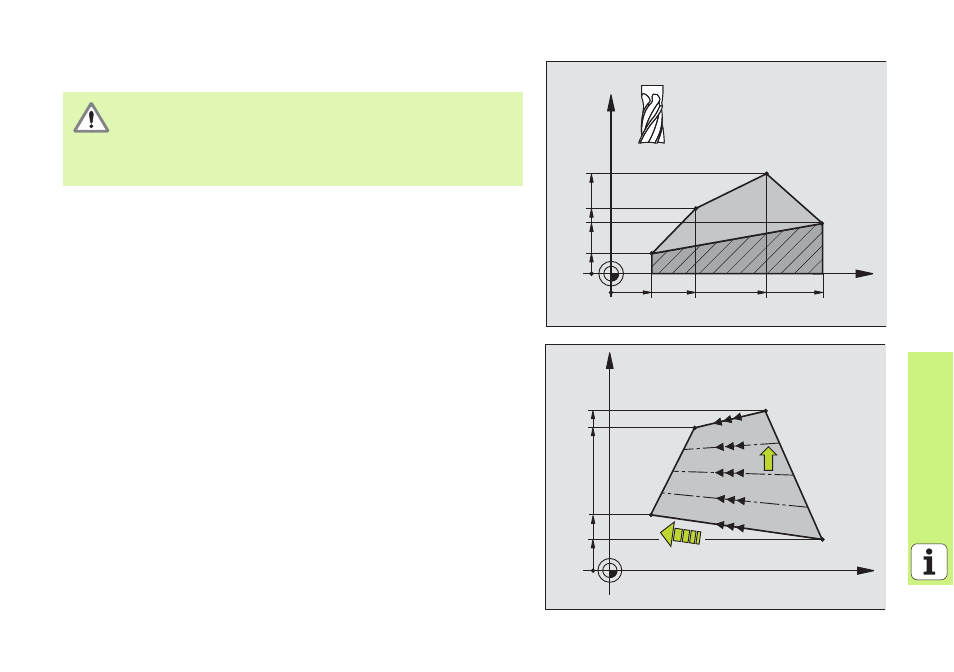

REGELFLAECHE (Zyklus 231)
8
CYCL DEF: Zyklus 231 REGELFLAECHE wählen
8
Startpunkt 1. Achse: Q225
8
Startpunkt 2. Achse: Q226
8
Startpunkt 3. Achse: Q227
8
2. Punkt 1. Achse: Q228
8
2. Punkt 2. Achse: Q229
8
2. Punkt 3. Achse: Q230
8
3. Punkt 1. Achse: Q232
8
3. Punkt 2. Achse: Q232
8
3. Punkt 3. Achse: Q233
8
4. Punkt 1. Achse: Q234
8
4. Punkt 2. Achse: Q235
8
4. Punkt 3. Achse: Q236
8
Anzahl Schnitte: Q240
8
Vorschub Fräsen: Q207
Die TNC positioniert das Werkzeug — ausgehend von der
aktuellen Position — zunächst in der Bearbeitungsebene und
anschließend in der Werkzeug-Achse auf den Startpunkt
(Punkt 1). Werkzeug so vorpositionieren, dass keine Kollision
mit Werkstück oder Spannmitteln erfolgen kann!
X
Z
Q236
Q233
Q227
Q230
Q228
Q225
Q234
Q231
X
Y
Q229
Q207
N = Q240
Q226
Q232
Q235
