Zyklen zur Herstellung von Bo
hru
n
g
e
n
un
d
Gewind
en

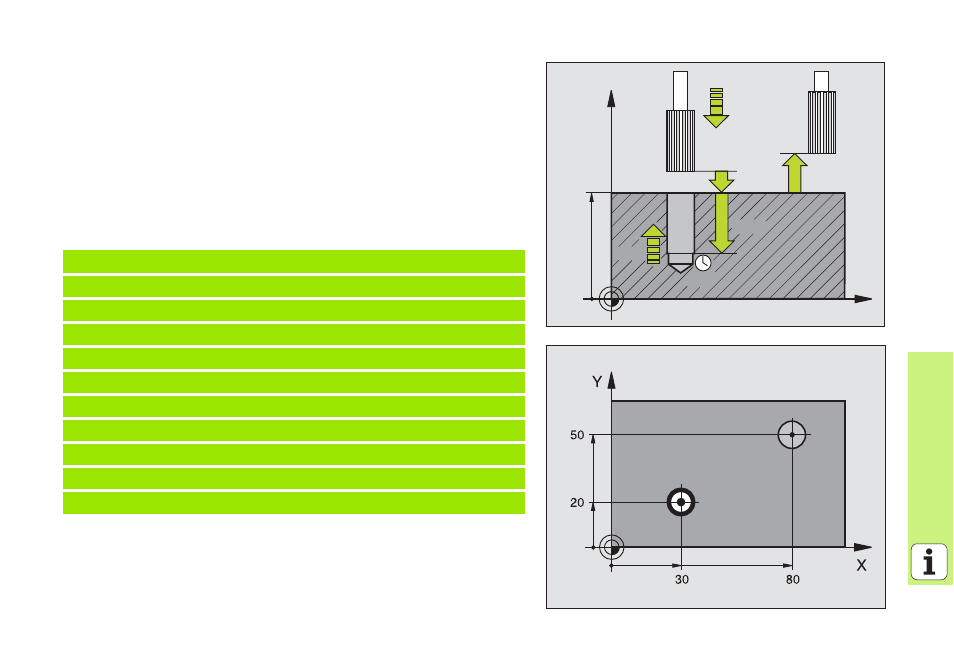

REIBEN (Zyklus 201)
8 CYCL DEF: Zyklus 201 REIBEN wählen
8 Sicherheits-Abstand: Q200
8 Tiefe: Abstand Werkstück-Oberfläche – Bohrungsgrund: Q201
8 Vorschub Tiefe: Q206
8 Verweilzeit unten: Q211
8 Vorschub Rückzug: Q208
8 Koord. Werkstück-Oberfläche: Q203
8 2. Sicherheits-Abstand: Q204
10 L Z+100 R0 FMAX
11 CYCL DEF 201 REIBEN
Q200=2 ;SICHERHEITS-ABST.
Q201=-15 ;TIEFE
Q206=100 ;VORSCHUB TIEFENZ.
Q211=0.5 ;VERWEILZEIT UNTEN
Q208=250 ;VORSCHUB RUECKZUG
Q203=+20 ;KOOR. OBERFLAECHE
Q204=100 ;2. SICHERHEITS-ABST.
12 CYCL CALL POS X+30 Y+20 M3
13 CYCL CALL POS X+80 Y+50
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
Q208
