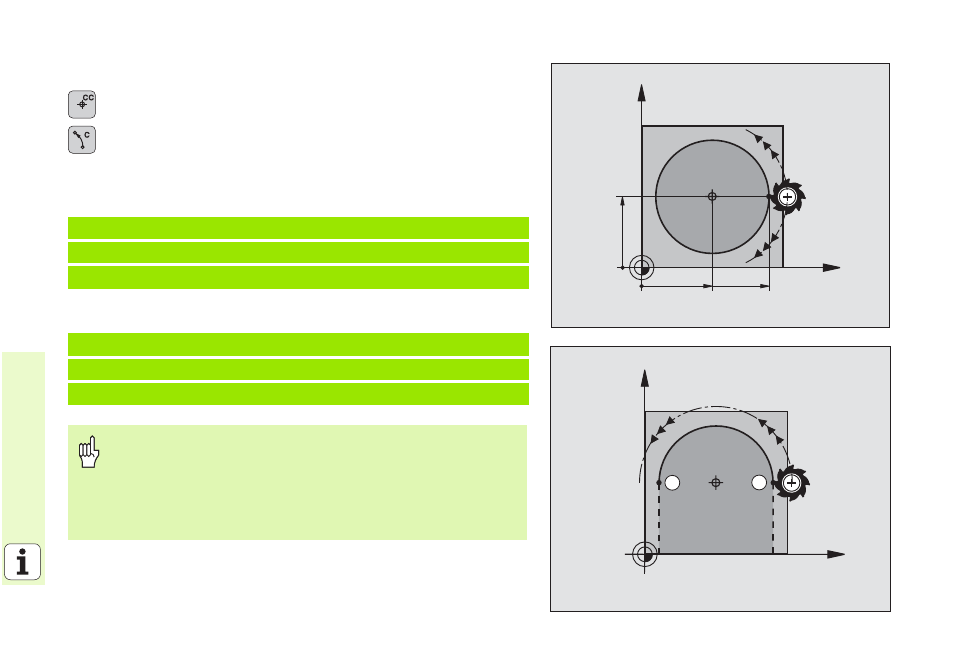

Kreisbahn um Kreismittelpunkt CC
8 Koordinaten des Kreismittelpunkts CC
8 Koordinaten des Kreisbogen-Endpunkts
8 Drehsinn DR
Mit C und CP kann ein Vollkreis in einem Satz programmiert werden.
Mit rechtwinkligen Koordinaten
Mit Polarkoordinaten
5 CC X+25 Y+25
6 L X+45 Y+25 RR F200 M3
7 C X+45 Y+25 DR+
18 CC X+25 Y+25
19 LP PR+20 PA+0 RR F250 M3
20 CP PA+180 DR+
„
Pol CC festlegen, bevor Polarkoordinaten programmiert
werden!
„ Pol CC nur in rechtwinkligen Koordinaten programmieren!
„ Pol CC ist solange wirksam, bis ein neuer Pol CC festgelegt
wird!
„ Kreis-Endpunkt wird nur mit PA festgelegt!
