SL-Zyklen

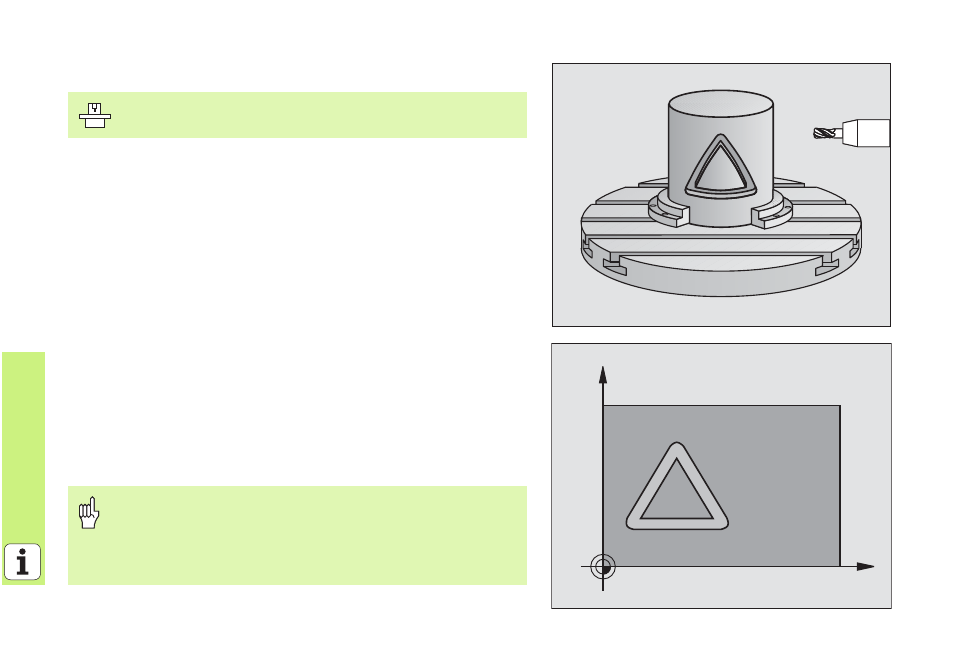

ZYLINDER-MANTEL (Zyklus 28, Software-Option 1)
Mit dem Zyklus 28 ZYLINDER-MANTEL lässt sich eine zuvor auf der Abwick-
lung definierte Nut ohne Verzerrung der Seitenwände auf den Mantel
eines Zylinders übertragen.
8
Kontur in einem Unterprogramm definieren und über Zyklus 14 KONTUR
festlegen
8
CYCL DEF: Zyklus 28 ZYLINDER-MANTEL auswählen
8
Frästiefe: Q1
8
Schlichtaufmaß Seite: Q3
8
Sicherheits-Abstand: Q6. Abstand zwischen Werkzeug und Werk-
stück-Oberfläche
8
Zustell-Tiefe: Q10
8
Vorschub Tiefenzustellung: Q11
8
Vorschub Fräsen: Q12
8
Zylinderradius: Q16. Radius des Zylinders
8
Bemaßungsart: Q17. Grad = 0, mm/inch = 1
8
Nutbreite: Q20
8
Toleranz: Q21
Maschine und TNC müssen vom Hersteller für den Zyklus
28 ZYLINDER-MANTEL
vorbereitet sein!
Das Werkstück muss zentrisch aufgespannt sein!
Die Werkzeug-Achse muss senkrecht zur Rundtisch-
Achse stehen!
Zyklus 14 KONTUR darf nur eine Label-Nummer enthalten!
Unterprogramm darf ca. 2048 Geradenstücke enthalten!
C
Z
