Zyklen zur Herstellung von Bo
hru
n
g
e
n
un
d
Gewind
en

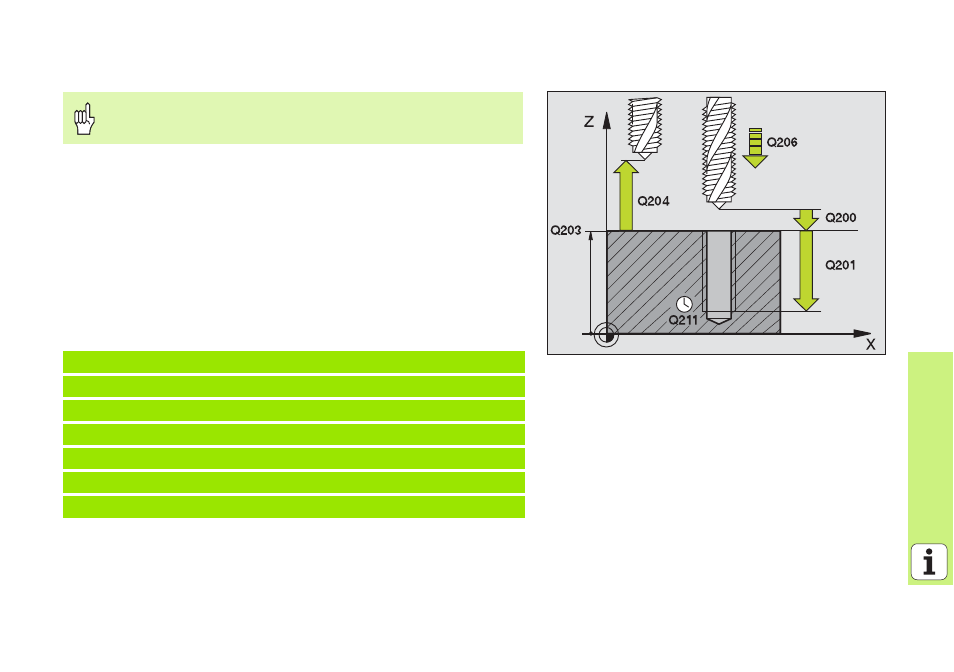

GEWINDEBOHREN NEU (Zyklus 206) mit Ausgleichsfutter
8 Längenausgleichsfutter einwechseln
8 CYCL DEF: Zyklus 206 GEWINDEBOHREN NEU wählen
8 Sicherheits-Abstand: Q200
8 Bohrtiefe: Gewindelänge = Abstand zwischen Werkstück-Oberflä-
che und Gewinde-Ende: Q201
8 Vorschub F = Spindeldrehzahl S x Gewindesteigung P: Q206
8 Verweilzeit unten (Wert zwischen 0 und 0,5 Sekunden) eingeben:
Q211
8 Koord. Werkstück-Oberfläche: Q203
8 2. Sicherheits-Abstand: Q204
Für Rechtsgewinde ist die Spindel mit M3 zu aktivieren, für
Linksgewinde mit M4!
25 CYCL DEF 206 GEWINDEBOHREN NEU
Q200=2 ;SICHERHEITS-ABST.
Q201=-20 ;TIEFE
Q206=150 ;VORSCHUB TIEFENZ.
Q211=0.25 ;VERWEILZEIT UNTEN
Q203=+25 ;KOOR. OBERFLAECHE
Q204=50 ;2. SICHERHEITS-ABST.
