HEIDENHAIN iTNC 530 241
6.6 Bahnbew
e
gung
en – F
reie K
o
nt
ur
-Pr
o
gr
ammier
ung FK

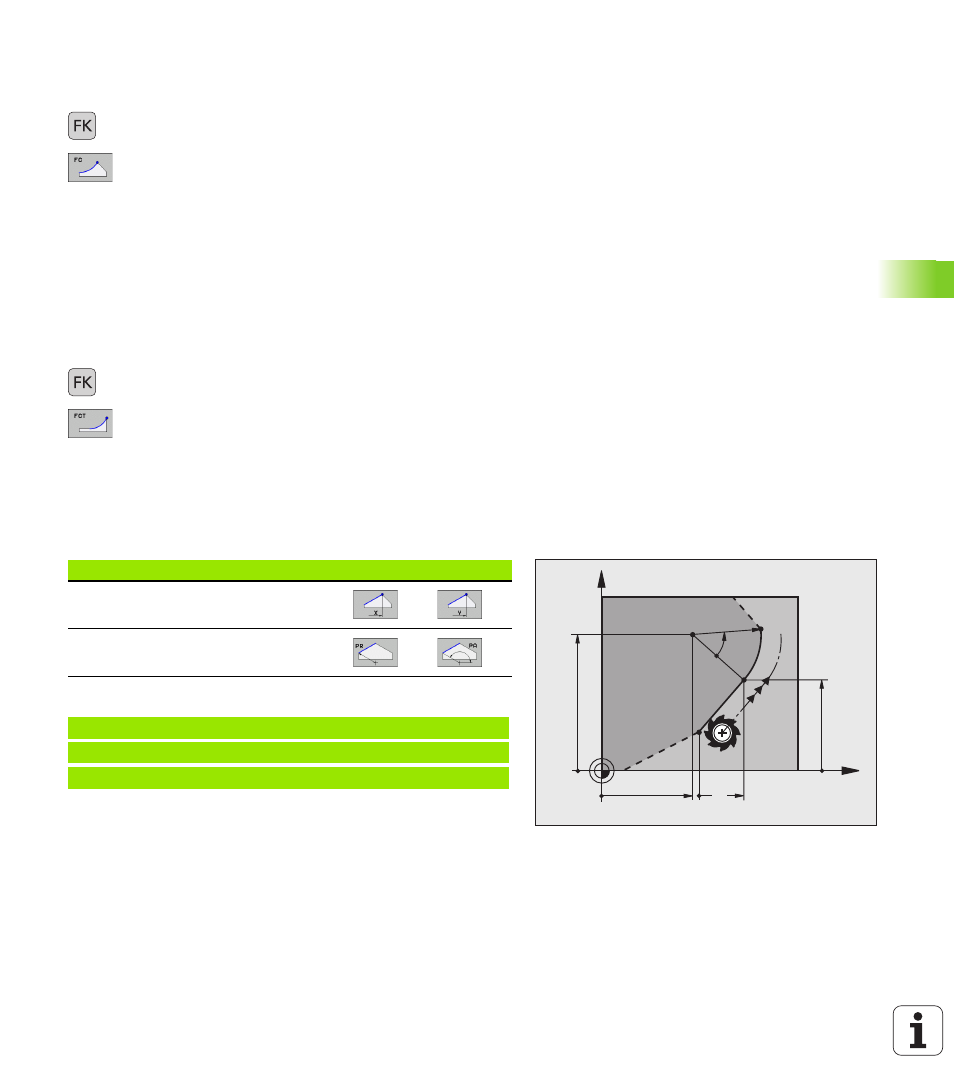

Kreisbahnen frei programmieren
Kreisbahn ohne tangentialem Anschluss
U Softkeys zur Freien Kontur-Programmierung
anzeigen: Taste FK drücken
U Dialog für freien Kreisbogen eröffnen: Softkey FC
drücken; die TNC zeigt Softkeys für direkte Angaben
zur Kreisbahn oder Angaben zum Kreismittelpunkt
U Über diese Softkeys alle bekannten Angaben in den
Satz eingeben: Die FK-Grafik zeigt die programmierte
Kontur rot, bis die Angaben ausreichen. Mehrere
Lösungen zeigt die Grafik grün (siehe „Grafik der FK-
Programmierung”, Seite 237)
Kreisbahn mit tangentialem Anschluss
Wenn die Kreisbahn tangential an ein anderes Konturelement
anschließt, eröffnen Sie den Dialog mit dem Softkey FCT:
U Softkeys zur Freien Kontur-Programmierung
anzeigen: Taste FK drücken
U Dialog eröffnen: Softkey FCT drücken
U Über die Softkeys alle bekannten Angaben in den Satz
eingeben
Eingabemöglichkeiten
Endpunkt-Koordinaten
NC-Beispielsätze
X
Y
20
30
10
20
R15
30°
Bekannte Angaben Softkeys
Rechtwinklige Koordinaten X und Y
Polarkoordinaten bezogen auf FPOL
7 FPOL X+20 Y+30
8 FL IX+10 Y+20 RR F100
9 FCT PR+15 IPA+30 DR+ R15
