14.9 Bezugspunkt-Setz

en mit 3D-T

astsyst

e

m

Werkstückmaße bestimmen

U

Antastfunktion wählen: Softkey ANTASTEN POS

drücken

U

Tastsystem in die Nähe des ersten Antastpunkts A

positionieren

U

Antastrichtung über Softkey wählen

U

Antasten: Externe START-Taste drücken

U

Als Bezugspunkt angezeigten Wert notieren (nur, falls

vorher gesetzter Bezugspunkt wirksam bleibt)

U

Bezugspunkt: „0“ eingeben

U

Dialog abbrechen: Taste END drücken

U

Antastfunktion erneut wählen: Softkey ANTASTEN

POS drücken

U

Tastsystem in die Nähe des zweiten Antastpunkts B

positionieren

U

Antastrichtung über Softkey wählen: Gleiche Achse,

jedoch entgegengesetzte Richtung wie beim ersten
Antasten.

U

Antasten: Externe START-Taste drücken

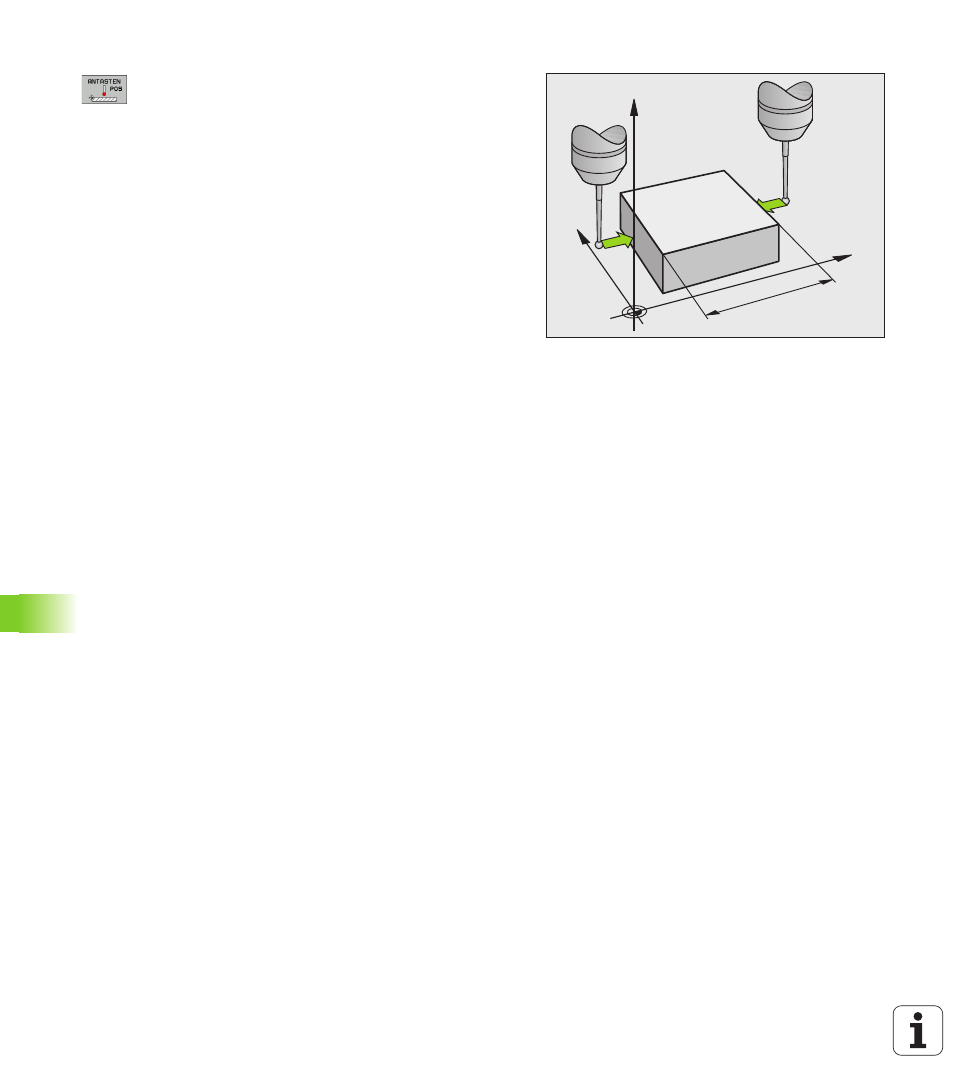

In der Anzeige Bezugspunkt steht der Abstand zwischen den beiden
Punkten auf der Koordinatenachse.

Positionsanzeige wieder auf Werte vor der Längenmessung setzen

U

Antastfunktion wählen: Softkey ANTASTEN POS drücken

U

Ersten Antastpunkt erneut antasten

U

Bezugspunkt auf notierten Wert setzen

U

Dialog abbrechen: Taste END drücken

Winkel messen

Mit einem 3D-Tastsystem können Sie einen Winkel in der
Bearbeitungsebene bestimmen. Gemessen wird der

„

Winkel zwischen der Winkelbezugsachse und einer Werkstück-
Kante oder der

„

Winkel zwischen zwei Kanten

Der gemessene Winkel wird als Wert von maximal 90° angezeigt.

Y

X

Z

A

B

l
