254 Programmieren: Datenübernahme aus DXF-Dateien
7.
1 DXF
-D
a
te
ien v
e
ra
rbeit
e
n (Sof
tw
ar
e-Option)

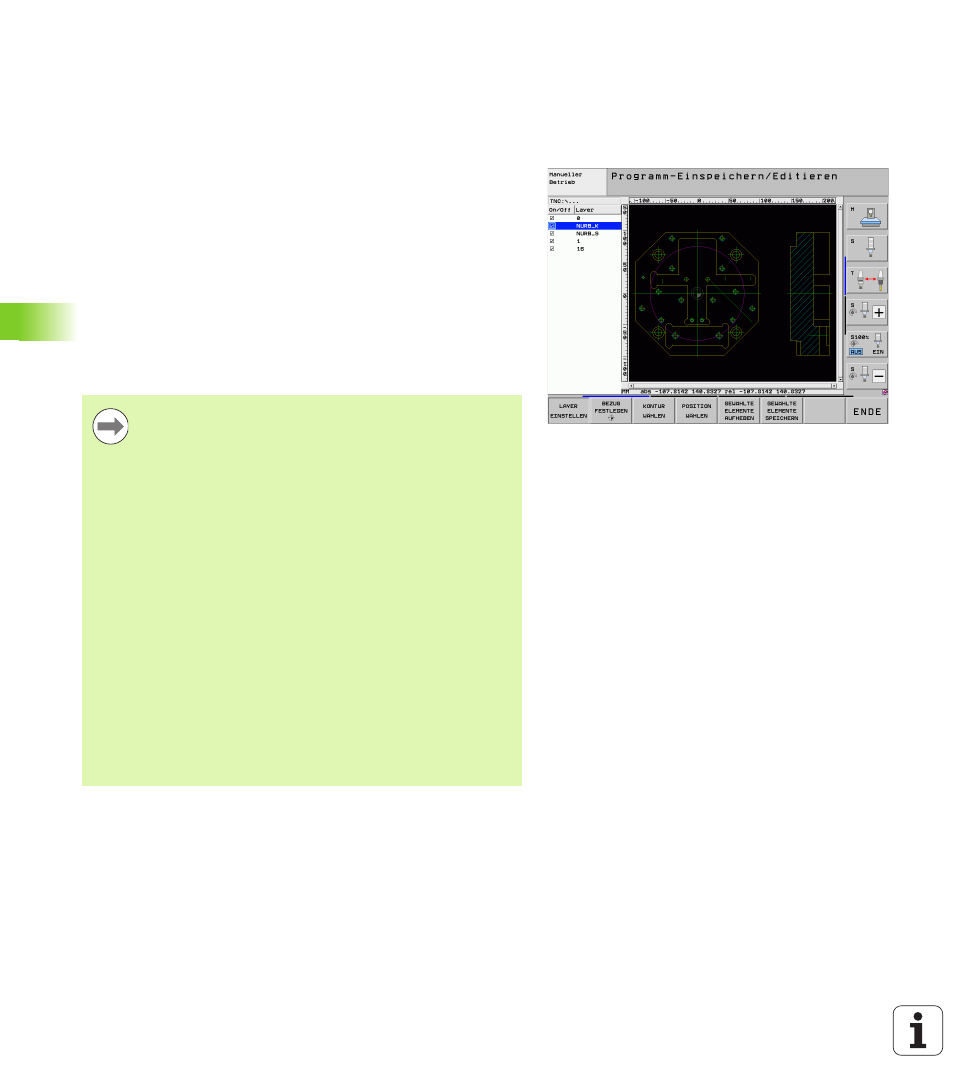

7.1 DXF-Dateien verarbeiten
(Software-Option)
Anwendung
Auf einem CAD-System erzeugte DXF-Dateien können Sie direkt auf
der TNC öffnen, um daraus Konturen oder Bearbeitungspositionen zu
extrahieren und diese als Klartext-Dialog-Programme bzw. als Punkte-
Dateien zu speichern. Die bei der Konturselektion gewonnen Klartext-
Dialog-Programme können auch von älteren TNC-Steuerungen
abgearbeitet werden, da die Konturprogramme nur L- und CC-/C-Sätze
enthalten.
Wenn Sie DXF-Dateien in der Betriebsart Programm-
Einspeichern/Editieren
verarbeiten, dann erzeugt die TNC
Konturprogramme mit der Dateiendung .H und Punkte-Dateien mit der
Endung .PNT. Wenn Sie DXF-Dateien in der Betriebsart smarT.NC
verarbeiten, dann erzeugt die TNC Kontur-Programme mit der
Dateiendung .HC und Punkte-Dateien mit der Endung .HP.
Die zu verarbeitende DXF-Datei muss auf der Festplatte
der TNC gespeichert sein.
Vor dem Einlesen in die TNC darauf achten, dass der
Dateiname der DXF-Datei keine Leerzeichen bzw. nicht
erlaubte Sonderzeichen enthält (siehe „Namen von
Dateien” auf Seite 108).
Die zu öffnende DXF-Datei muss mindestens einen Layer
enthalten.
Die TNC unterstützt das am weitesten verbreitete DXF-
Format R12 (entspricht AC1009).
Die TNC unterstützt kein binäres DXF-Format. Beim
Erzeugen der DXF-Datei aus dem CAD- oder
Zeichenprogramm darauf achten, dass Sie die Datei im
ASCII-Format speichern.
Als Kontur selektierbar sind folgende DXF-Elemente:
„ LINE (Gerade)
„ CIRCLE (Vollkreis)
„ ARC (Teilkreis)
„ POLYLINE (Poly-Linie)
