Eingabeparameter

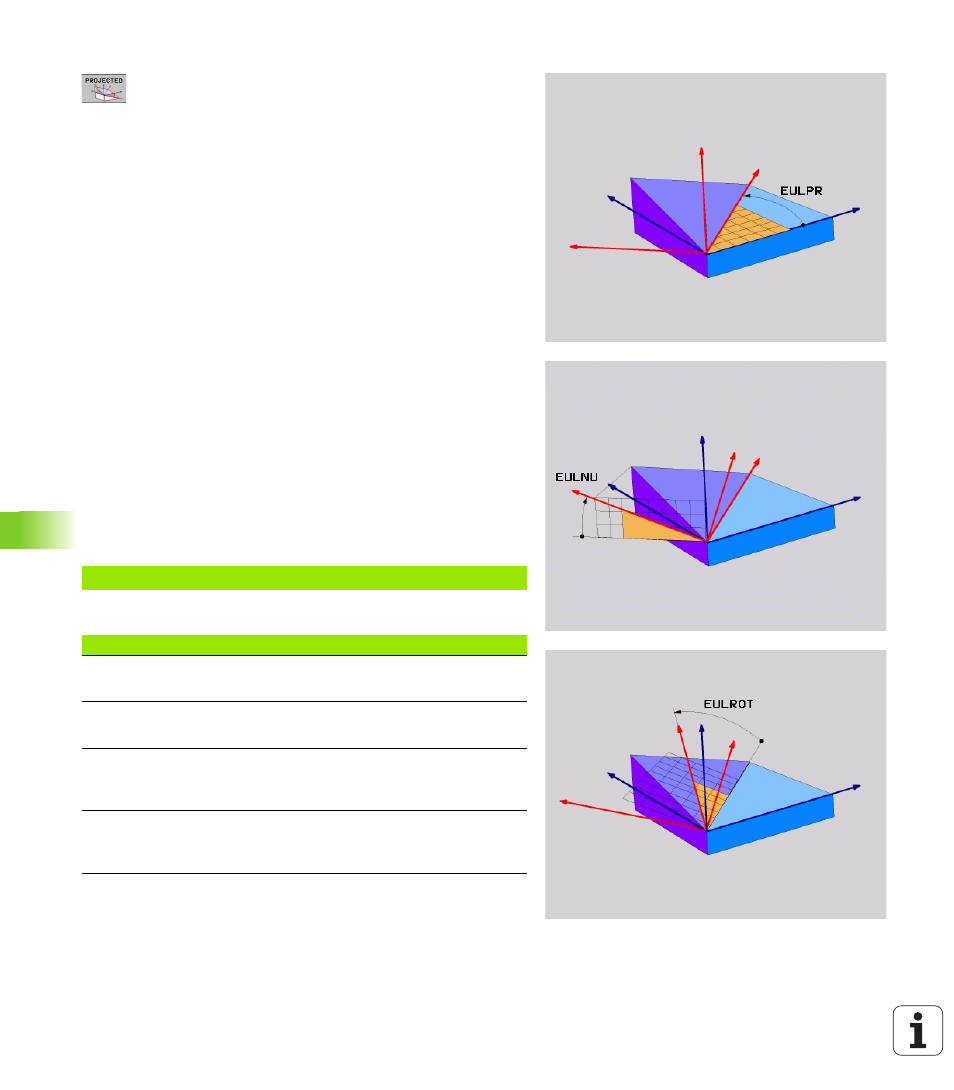

U Drehw. Haupt-Koordinatenebene? : Drehwinkel EULPR
um die Z-Achse (siehe Bild rechts oben). Beachten
Sie:
„ Eingabebereich ist -180.0000° bis 180.0000°
„ 0°-Achse ist die X-Achse
U Schwenkwinkel Werkzeug-Achse? : Schwenkwinkel
EULNUT des Koordinatensystems um die durch den
Präzessionswinkel verdrehte X-Achse (siehe Bild
rechts Mitte). Beachten Sie:
„ Eingabebereich ist 0° bis 180.0000°
„ 0°-Achse ist die Z-Achse
U ROT-Winkel der geschw. Ebene? : Drehung EULROT des
geschwenkten Koordinatensystems um die
geschwenkte Z-Achse (entspricht sinngemäß einer
Rotation mit Zyklus 10 DREHUNG). Mit dem
Rotations-Winkel können Sie auf einfache Weise die
Richtung der X-Achse in der geschwenkten
Bearbeitungsebene bestimmen (siehe Bild rechts
unten). Beachten Sie:
„ Eingabebereich ist 0° bis 360.0000°
„ 0°-Achse ist die X-Achse
U Weiter mit den Positioniereigenschaften (siehe
„Positionierverhalten der PLANE-Funktion festlegen”
auf Seite 462)
NC-Satz
Verwendete Abkürzungen
5 PLANE EULER EULPR45 EULNU20 EULROT22 .....
Abkürzung Bedeutung
EULER Schweizer Mathematiker, der die sogenannten
Euler-Winkel definierte
EULPR Präzessions-Winkel: Winkel, der die Drehung des
Koordinatensystems um die Z-Achse beschreibt
EULNU Nutationswinkel: Winkel, der die Drehung des
Koordinatensystems um die durch den
Präzessionswinkel verdrehte X-Achse beschreibt
EULROT Rotations-Winkel: Winkel, der die Drehung der
geschwenkten Bearbeitungsebene um die
geschwenkte Z-Achse beschreibt
