2.6 Zubehör: 3D-Tastsysteme und
elektronische Handräder von
HEIDENHAIN
3D-Tastsysteme
Mit den verschiedenen 3D-Tastsystemen von HEIDENHAIN können
Sie:
„ Werkstücke automatisch ausrichten
„ Schnell und genau Bezugspunkte setzen
„ Messungen am Werkstück während des Programmlaufs ausführen
„ Werkzeuge vermessen und prüfen
Die schaltenden Tastsysteme TS 220, TS 640 und TS 440
Diese Tastsysteme eignen sich besonders gut zum automatischen
Werkstück-Ausrichten, Bezugspunkt-Setzen, für Messungen am
Werkstück. Das TS 220 überträgt die Schaltsignale über ein Kabel und
ist zudem eine kostengünstige Alternative, wenn Sie gelegentlich
digitalisieren müssen.
Speziell für Maschinen mit Werkzeugwechsler eignen sich die

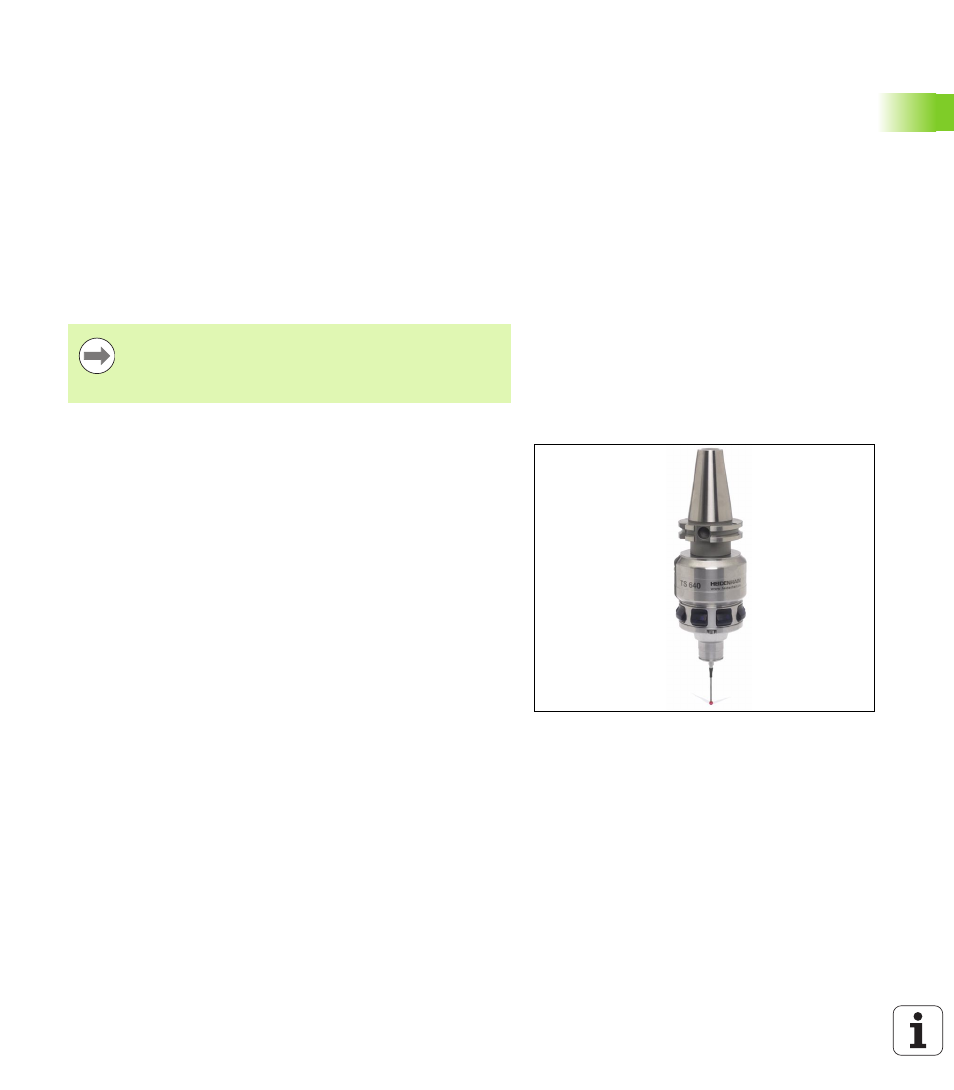

Tastsysteme TS 640 (siehe Bild) und das kleinere TS 440, die die
Schaltsignale via Infrarot-Strecke kabellos übertragen.
Das Funktionsprinzip: In den schaltenden Tastsystemen von
HEIDENHAIN registriert ein verschleißfreier optischer Schalter die
Auslenkung des Taststifts. Das erzeugte Signal veranlasst, den
Istwert der aktuellen Tastsystem-Position zu speichern.
Alle Tastsystem-Funktionen sind im Benutzer-Handbuch
Zyklen beschrieben. Wenden Sie sich ggf. an
HEIDENHAIN, wenn Sie dieses Benutzer-Handbuch
benötigen. ID: 670 388-xx.
