14.6 3D-Tastsystem verwenden
Übersicht
In der Betriebsart Manueller Betrieb stehen Ihnen folgende
Tastsystem-Zyklen zur Verfügung:
Tastsystem-Zyklus wählen
U Betriebsart Manueller Betrieb oder El. Handrad wählen
U Antastfunktionen wählen: Softkey ANTAST-
FUNKTION drücken. Die TNC zeigt weitere Softkeys:
Siehe Tabelle oben
U Tastsystem-Zyklus wählen: z.B. Softkey ANTASTEN
ROT drücken, die TNC zeigt am Bildschirm das
entsprechende Menü an

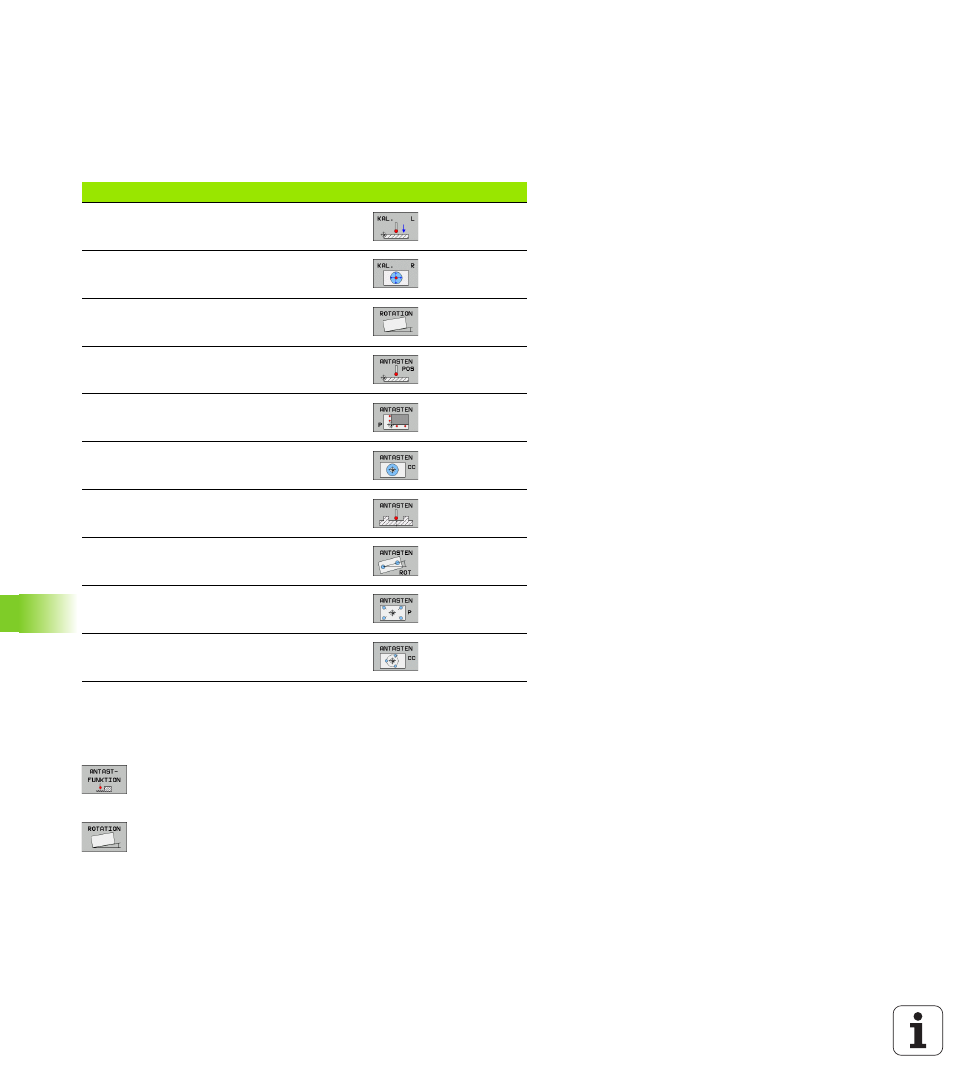

Funktion Softkey Seite
Wirksame Länge kalibrieren Seite 555
Wirksamen Radius kalibrieren Seite 556
Grunddrehung über eine Gerade
ermitteln Seite 560
Bezugspunkt-Setzen in einer wählbaren
Achse Seite 564
Ecke als Bezugspunkt setzen Seite 565
Kreismittelpunkt als Bezugspunkt setzen Seite 566
Mittelachse als Bezugspunkt setzen Seite 567
Grunddrehung über zwei
Bohrungen/Kreiszapfen ermitteln Seite 568
Bezugspunkt über vier
Bohrungen/Kreiszapfen setzen Seite 568
Kreismittelpunkt über drei
Bohrungen/Zapfen setzen Seite 568
