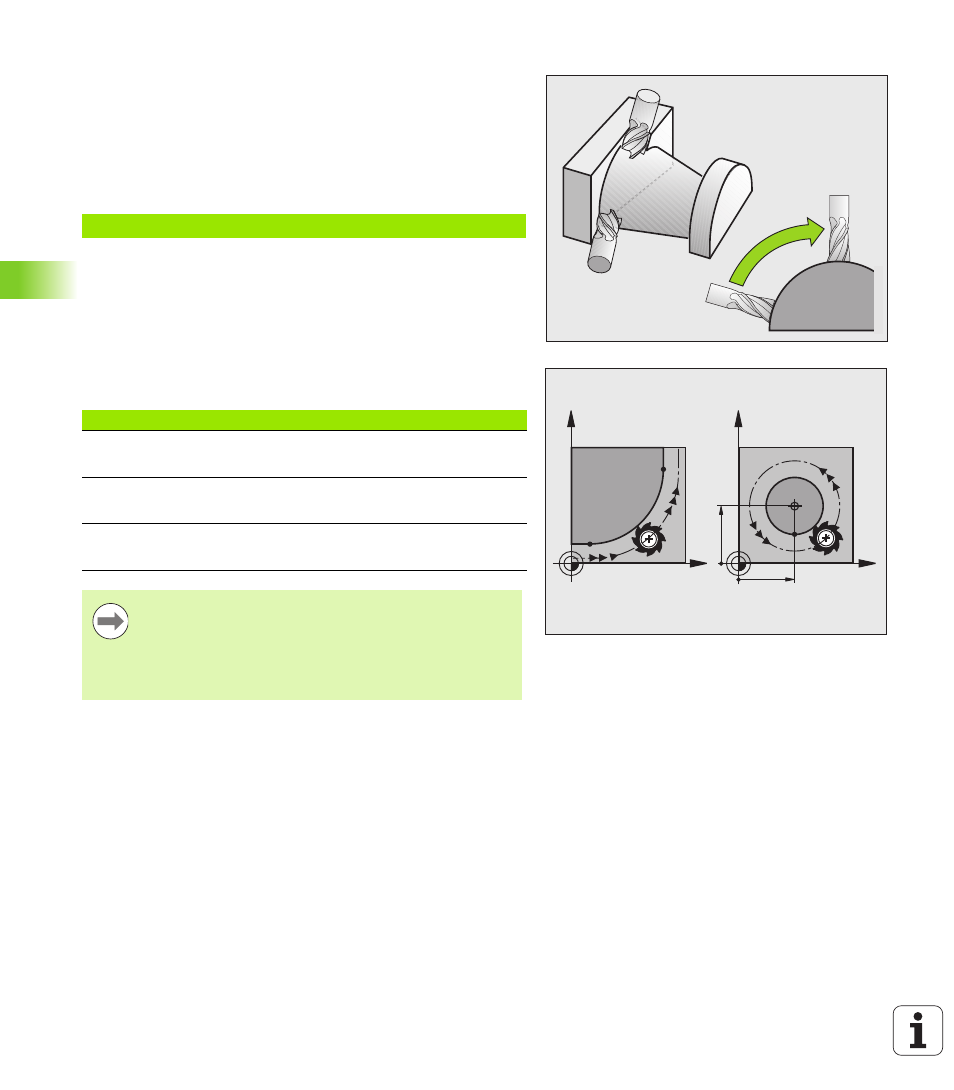

224 Programmieren: Konturen programmieren
6.2 Gr
undlag
en zu den Bahnfunktionen
Eingabe von mehr als drei Koordinaten
Die TNC kann bis zu 5 Achsen gleichzeitig steuern (Software-Option).
Bei einer Bearbeitung mit 5 Achsen bewegen sich beispielsweise
3 Linear- und 2 Drehachsen gleichzeitig.
Das Bearbeitungs-Programm für eine solche Bearbeitung liefert
gewöhnlich ein CAM-System und kann nicht an der Maschine erstellt
werden.
Beispiel:
Kreise und Kreisbögen
Bei Kreisbewegungen fährt die TNC zwei Maschinenachsen
gleichzeitig: Das Werkzeug bewegt sich relativ zum Werkstück auf
einer Kreisbahn. Für Kreisbewegungen können Sie einen
Kreismittelpunkt CC eingeben.
Mit den Bahnfunktionen für Kreisbögen programmieren Sie Kreise in
den Hauptebenen: Die Hauptebene ist beim Werkzeug-Aufruf TOOL
CALL mit dem Festlegen der Spindelachse zu definieren:
L X+20 Y+10 Z+2 A+15 C+6 R0 F100 M3
X
Y
X
Y
CC
X
CC
Y
CC
Spindelachse Hauptebene
Z XY, auch
UV, XV, UY
Y ZX, auch
WU, ZU, WX
X YZ, auch
VW, YW, VZ
Kreise, die nicht parallel zur Hauptebene liegen,
programmieren Sie auch mit der Funktion
„Bearbeitungsebene schwenken“ (siehe Benutzer-
Handbuch Zyklen, Zyklus 19, BEARBEITUNGSEBENE),
oder mit Q-Parametern (siehe „Prinzip und
Funktionsübersicht”, Seite 318).
