FixtureWizard bedienen
Die Bedienung des FixtureWizard erfolgt primär mit der Mouse. Die
Bildschirm-Aufteilung können Sie durch Ziehen der Trennlinien so
einstellen, dass Parameter, Hilfsbild und 3D-Grafik in der von Ihnen
bevorzugten Größe von der TNC dargestellt werden.
Die Darstellung der 3D-Grafik können Sie wie folgt verändern:
 Modell Vergrößern/Verkleinern:
Drehen des Mouse-Rads vergrößert oder verkleinert das Modell
 Modell verschieben:
Drücken des Mouse-Rads und gleichzeitiges Bewegen der
Mouse verschiebt das Modell
 Modell drehen:
Rechte Mouse-Taste gedrückt halten und gleichzeitiges Bewegen
der Mouse dreht das Modell

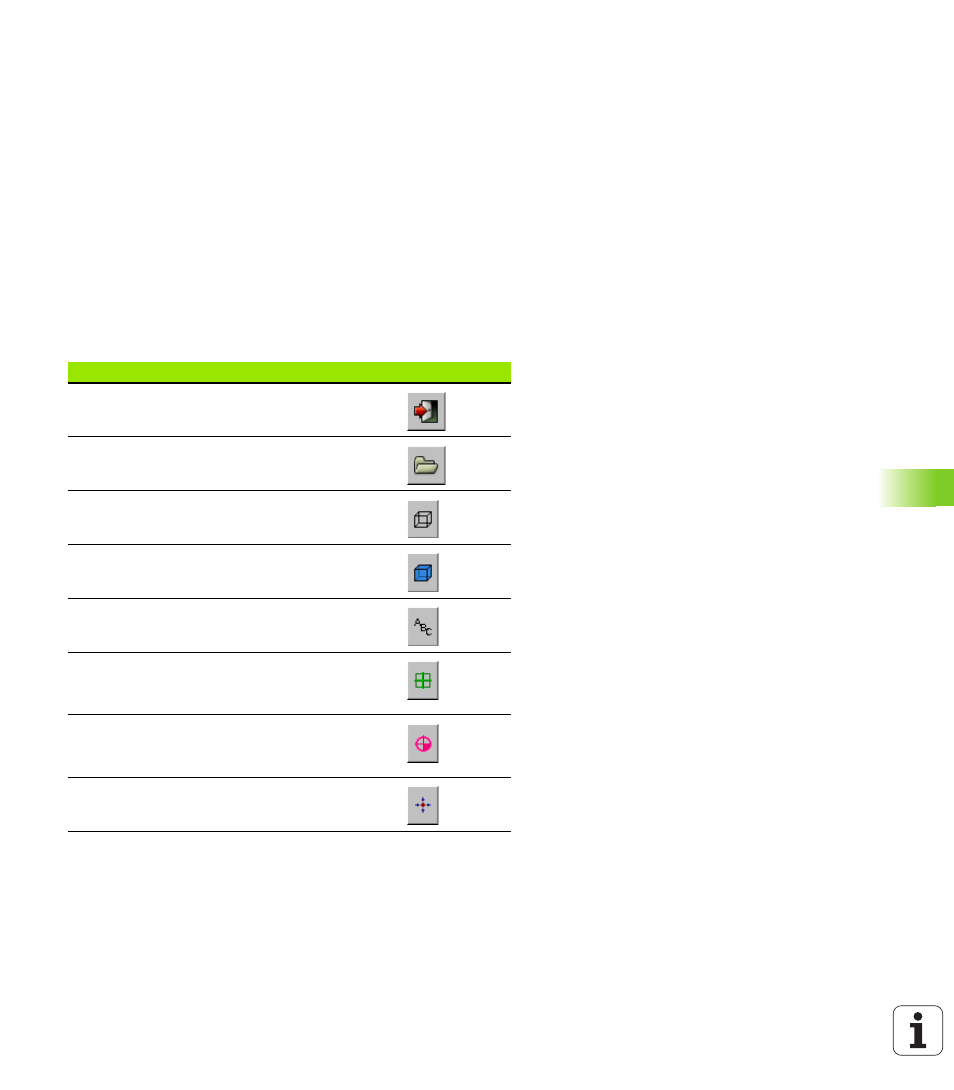

Darüber hinaus stehen Icons zur Verfügung, die folgende Funktionen
durch Anklicken ausführen:
Funktion Icon
FixtureWizard Beenden
Spannmittelvorlage (Dateien mit Dateiendung
CFT
) wählen
Umschalten zwischen Drahtmodell und
Volumenansicht
Umschalten zwischen Volumenansicht und
transparenter Ansicht
Anzeigen/Ausblenden der Bezeichnungen der im
Spannmittel definierten Kollisionskörper
Anzeigen/Ausblenden der im Spannmittel
definierten Prüfpunkte (keine Funktion im
ToolHolderWizard)
Anzeigen/Ausblenden der im Spannmittel
definierten Einmesspunkte (keine Funktion im
ToolHolderWizard)
Ausgangsposition der 3D-Ansicht wieder
herstellen
