258

Programmieren: Konturen programmieren

6.6 Bahnbew

e

gung

en – F

reie K

o

nt

ur

-Pr

o

gr

ammier

ung FK

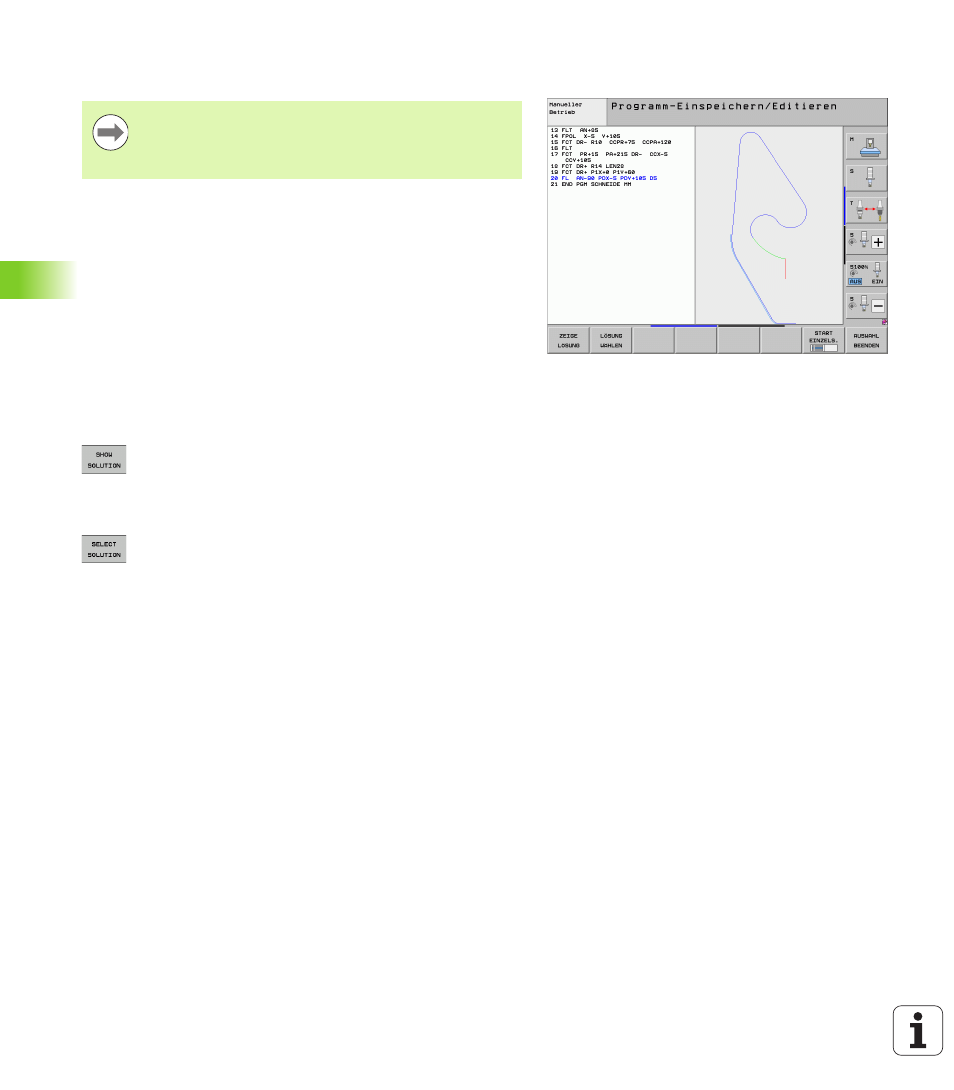

Grafik der FK-Programmierung

Mit unvollständigen Koordinaten-Angaben lässt sich eine Werkstück-
Kontur oft nicht eindeutig festlegen. In diesem Fall zeigt die TNC die
verschiedenen Lösungen in der FK-Grafik an und Sie wählen die
richtige aus. Die FK-Grafik stellt die Werkstück-Kontur mit
verschiedenen Farben dar:

Wenn die Daten auf mehrere Lösungen führen und das
Konturelement grün angezeigt wird, dann wählen Sie die richtige
Kontur wie folgt:

Softkey ZEIGE LÖSUNG so oft drücken, bis das

Konturelement richtig angezeigt wird. Benutzen Sie
die Zoom-Funktion (2. Softkey-Leiste), wenn
mögliche Lösungen in der Standard-Darstellung nicht
unterscheidbar sind

Das angezeigte Konturelement entspricht der

Zeichnung: Mit Softkey LÖSUNG WÄHLEN fügt die
TNC die gewünschte Lösung mit dem NC-Satz
FSELECT

n ein, wobei n die interne Lösungsnummer

bezeichnet. Die Lösungsnummer n sollten Sie nicht
durch direktes editieren verändern, sondern nur durch
erneutes starten der Programmier-Grafik und
Drücken des Softkeys ZEIGE LÖSUNG

Um die Grafik bei der FK-Programmierung nutzen zu
können, wählen Sie die Bildschirm-Aufteilung
PROGRAMM + GRAFIK (siehe „Programm-
Einspeichern/Editieren” auf Seite 83)

blau

Das Konturelement ist eindeutig bestimmt

grün

Die eingegebenen Daten lassen mehrere Lösungen zu;
Sie wählen die richtige aus

rot

Die eingegebenen Daten legen das Konturelement noch
nicht ausreichend fest; Sie geben weitere Angaben ein
