260 Zyklen: Koordinaten-Umrechnungen
1
1
.9 BEARBEITUNGSEBENE (Zyklus 1
9
, DIN/ISO: G80, Sof
tw
a
re
-Option 1)
11.9 BEARBEITUNGSEBENE
(Zyklus 19, DIN/ISO: G80,
Software-Option 1)
Wirkung

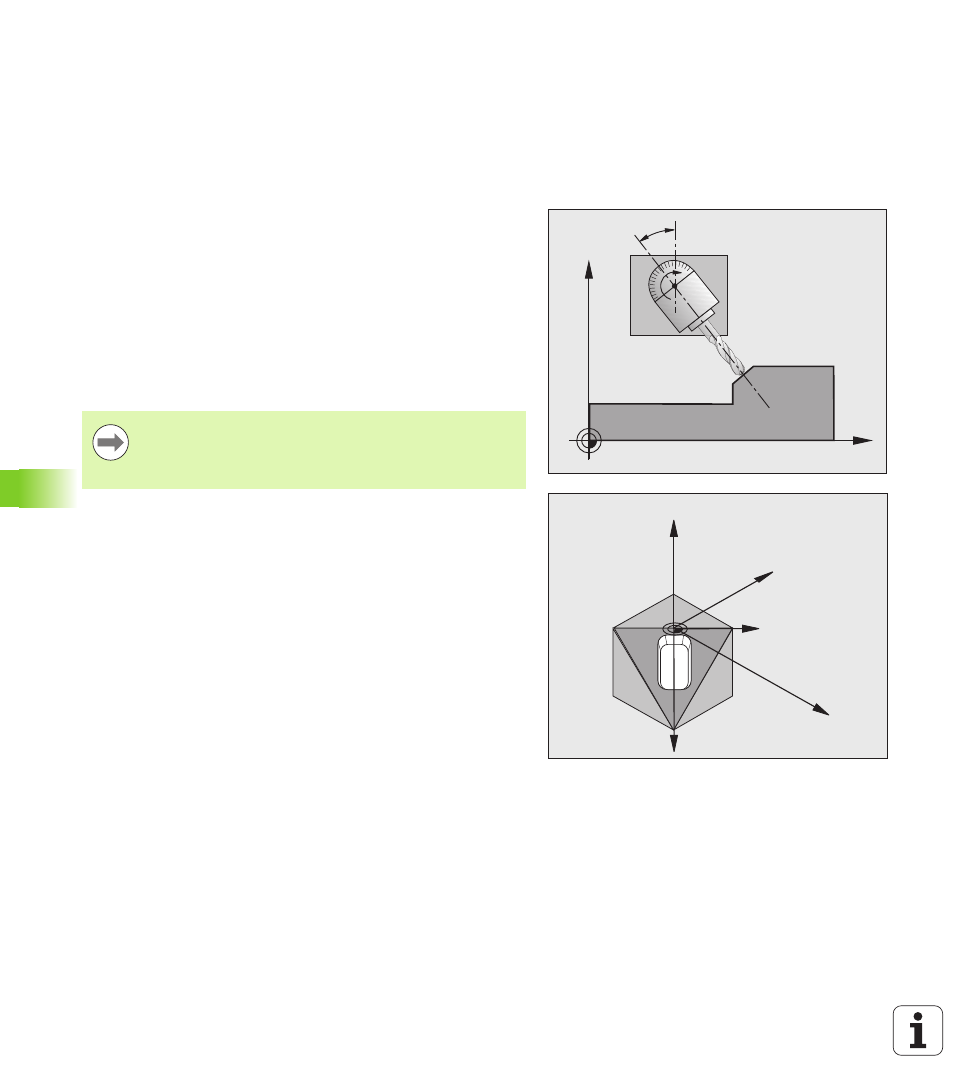

Im Zyklus 19 definieren Sie die Lage der Bearbeitungsebene – sprich
die Lage der Werkzeugachse bezogen auf das maschinenfeste
Koordinatensystem – durch die Eingabe von Schwenkwinkeln. Sie
können die Lage der Bearbeitungsebene auf zwei Arten festlegen:
„ Stellung der Schwenkachsen direkt eingeben
„ Lage der Bearbeitungsebene durch bis zu drei Drehungen
(Raumwinkel) des maschinenfesten Koordinatensystems
beschreiben. Die einzugebenden Raumwinkel erhalten Sie, indem
Sie einen Schnitt senkrecht durch die geschwenkte
Bearbeitungsebene legen und den Schnitt von der Achse aus
betrachten, um die Sie schwenken wollen. Mit zwei Raumwinkeln
ist bereits jede beliebige Werkzeuglage im Raum eindeutig definiert.
Wenn Sie die Lage der Bearbeitungsebene über Raumwinkel
programmieren, berechnet die TNC die dafür erforderlichen
Winkelstelllungen der Schwenkachsen automatisch und legt diese in
den Parametern Q120 (A-Achse) bis Q122 (C-Achse) ab. Sind zwei
Lösungen möglich, wählt die TNC – ausgehend von der Nullstellung
der Drehachsen – den kürzeren Weg.
Die Reihenfolge der Drehungen für die Berechnung der Lage der
Ebene ist festgelegt: Zuerst dreht die TNC die A-Achse, danach die B-
Achse und schließlich die C-Achse.
Zyklus 19 wirkt ab seiner Definition im Programm. Sobald Sie eine
Achse im geschwenkten System verfahren, wirkt die Korrektur für
diese Achse. Wenn die Korrektur in allen Achsen verrechnet werden
soll, dann müssen Sie alle Achsen verfahren.
Falls Sie die Funktion Schwenken Programmlauf in der Betriebsart
Manuell auf Aktiv gesetzt haben wird der in diesem Menü
eingetragene Winkelwert vom Zyklus 19 BEARBEITUNGSEBENE
überschrieben.
Z
X
B
X
Z
Y
X'
Y'
Beachten Sie, dass die Lage des geschwenkten
Koordinatensystems und damit auch Verfahrbewegungen
im geschwenkten System davon abhängen, wie Sie die
geschwenkte Ebene beschreiben.
