3.7 RUECKW
AER
TS-SENKEN (Zyklus 204,
DIN/ISO: G204, Sof
tw
a
re
-Option
A
d
v
a
nced pr
ogr
a
mming f
eat
ur
es)
3.7 RUECKWAERTS-SENKEN
(Zyklus 204, DIN/ISO: G204,
Software-Option Advanced
programming features)

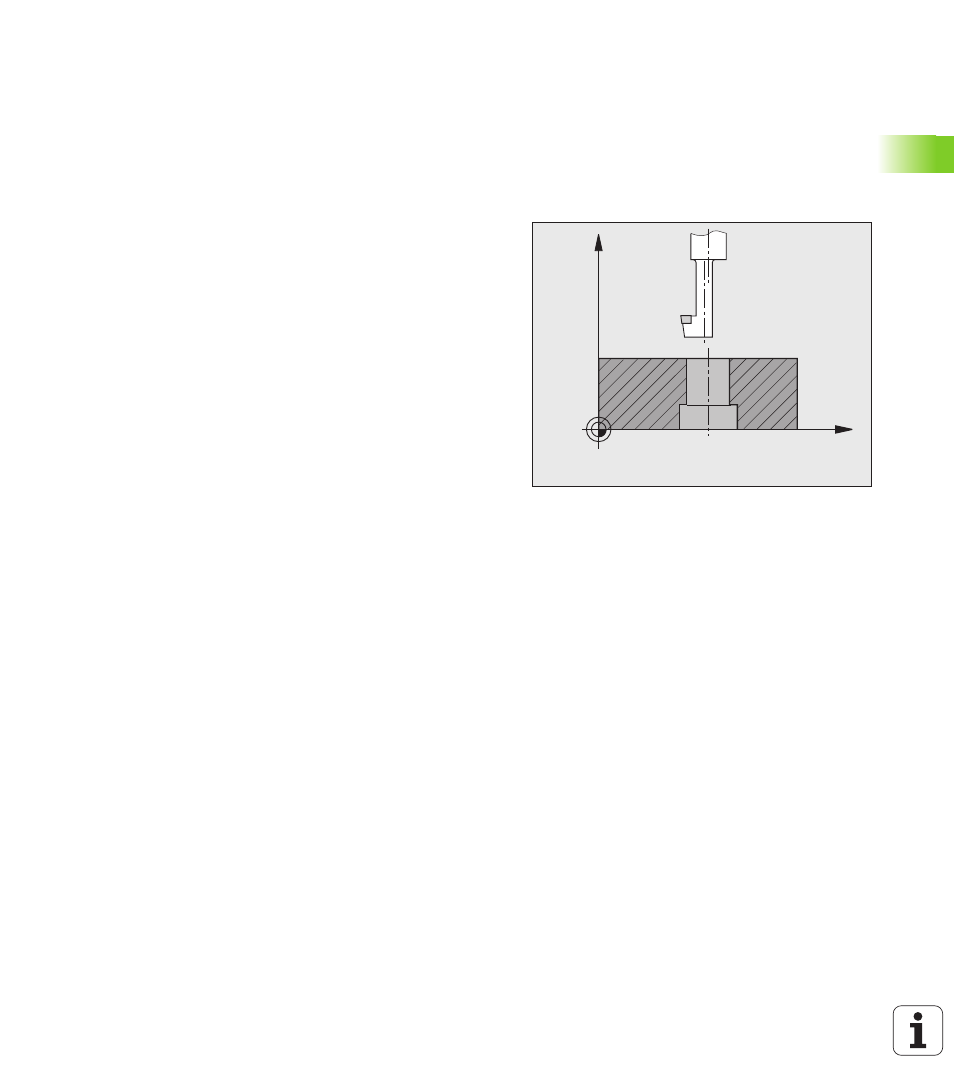

Zyklusablauf
Mit diesem Zyklus stellen Sie Senkungen her, die sich auf der
Werkstück-Unterseite befinden.
1
Die TNC positioniert das Werkzeug in der Spindelachse im Eilgang
FMAX auf den Sicherheits-Abstand über der Werkstück-
Oberfläche
2
Dort führt die TNC eine Spindel-Orientierung auf die 0°-Position
durch und versetzt das Werkzeug um das Exzentermaß
3
Anschließend taucht das Werkzeug mit dem Vorschub
Vorpositionieren in die vorgebohrte Bohrung ein, bis die Schneide
im Sicherheits-Abstand unterhalb der Werkstück-Unterkante steht
4
Die TNC fährt jetzt das Werkzeug wieder auf Bohrungsmitte,
schaltet die Spindel und ggf. das Kühlmittel ein und fährt dann mit
dem Vorschub Senken auf die eingegebene Tiefe Senkung
5
Falls eingegeben, verweilt das Werkzeug am Senkungsgrund und
fährt anschließend wieder aus der Bohrung heraus, führt eine
Spindelorientierung durch und versetzt erneut um das
Exzentermaß
6
Anschließend fährt die TNC das Werkzeug im Vorschub
Vorpositionieren auf den Sicherheits-Abstand und von dort – falls
eingegeben – mit FMAX auf den 2. Sicherheits-Abstand.
X
Z
