15.10 BEZUGSPUNKT LOCHKREIS-
MITTE (Zyklus 416, DIN/ISO:
G416)

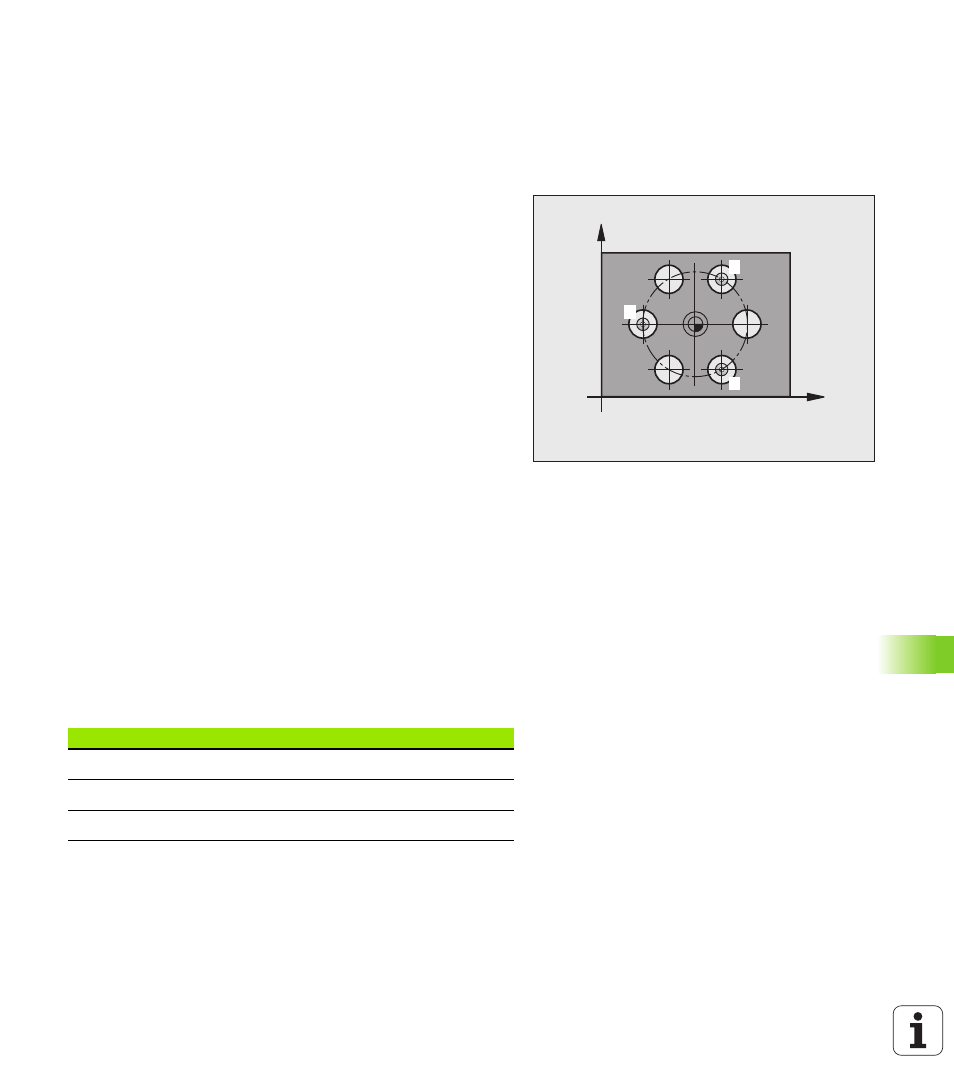

Zyklusablauf
Der Tastsystem-Zyklus 416 berechnet den Mittelpunkt eines
Lochkreises durch Messung dreier Bohrungen und setzt diesen
Mittelpunkt als Bezugspunkt. Wahlweise kann die TNC den
Mittelpunkt auch in eine Nullpunkt- oder Preset-Tabelle schreiben.
1
Die TNC positioniert das Tastsystem mit Eilvorschub (Wert aus
Spalte FMAX) und mit Positionierlogik (siehe „Tastsystemzyklen
abarbeiten” auf Seite 285) auf den eingegebenen Mittelpunkt der
ersten Bohrung
1
2
Anschließend fährt das Tastsystem auf die eingegebene
Messhöhe und erfasst durch vier Antastungen den ersten
Bohrungs-Mittelpunkt
3
Anschließend fährt das Tastsystem zurück auf die Sichere Höhe
und positioniert auf den eingegebenen Mittelpunkt der zweiten
Bohrung
2
4
Die TNC fährt das Tastsystem auf die eingegebene Messhöhe und
erfasst durch vier Antastungen den zweiten Bohrungs-Mittelpunkt
5
Anschließend fährt das Tastsystem zurück auf die Sichere Höhe
und positioniert auf den eingegebenen Mittelpunkt der dritten
Bohrung
3
6
Die TNC fährt das Tastsystem auf die eingegebene Messhöhe und
erfasst durch vier Antastungen den dritten Bohrungs-Mittelpunkt
7
Abschließend positioniert die TNC das Tastsystem zurück auf die
Sichere Höhe und verarbeitet den ermittelten Bezugspunkt in
Abhängigkeit der Zyklusparameter Q303 und Q305 (siehe
„Berechneten Bezugspunkt speichern” auf Seite 314) und
speichert die Istwerte in nachfolgend aufgeführten Q-Parametern
ab
8
Wenn gewünscht, ermittelt die TNC anschließend in einem
separaten Antast-Vorgang noch den Bezugspunkt in der
Tastsystem-Achse
X
Y
1
2
3
Parameter-Nummer
Bedeutung
Q151 Istwert
Mitte
Hauptachse
Q152
Istwert Mitte Nebenachse
Q153
Istwert Lochkreis-Durchmesser
