EINLIPPEN-BOHREN (Zyklus 241,
DIN/ISO: G241, Sof
tw
a
re
-Option
A
d
v
a
nced pr
ogr
a
mming f
eat
ur
es)
Zyklusparameter
U Sicherheits-Abstand Q200 (inkremental): Abstand
Werkzeugspitze – Werkstück-Oberfläche.
Eingabebereich 0 bis 99999,9999
U Tiefe Q201 (inkremental): Abstand Werkstück-
Oberfläche – Bohrungsgrund. Eingabebereich
-99999,9999 bis 99999,9999
U Vorschub Tiefenzustellung Q206:
Verfahrgeschwindigkeit des Werkzeugs beim Bohren
in mm/min. Eingabebereich 0 bis 99999,999 alternativ
FAUTO, FU
U Verweilzeit unten Q211: Zeit in Sekunden, die das
Werkzeug am Bohrungsgrund verweilt.
Eingabebereich 0 bis 3600,0000
U Koord. Werkstück-Oberfläche Q203 (absolut):
Koordinate Werkstück-Oberfläche. Eingabebereich
-99999,9999 bis 99999,9999
U 2. Sicherheits-Abstand Q204 (inkremental):
Koordinate Spindelachse, in der keine Kollision
zwischen Werkzeug und Werkstück (Spannmittel)
erfolgen kann. Eingabebereich 0 bis 99999,9999
U Vertiefter Startpunkt Q379 (inkremental bezogen
auf die Werkstück-Oberfläche): Startpunkt der
eigentlichen Bohrbearbeitung. Die TNC fährt im
Vorschub Vorpositionieren vom Sicherheits-
Abstand auf den vertieften Startpunkt.
Eingabebereich 0 bis 99999,9999
U Vorschub Vorpositionieren Q253:
Verfahrgeschwindigkeit des Werkzeugs beim
Positionieren vom Sicherheits-Abstand auf den
vertieften Startpunkt in mm/min. Wirkt nur, wenn
Q379 ungleich 0 eingegeben ist. Eingabebereich 0 bis
99999,999 alternativ FMAX, FAUTO
U Vorschub Rückzug Q208: Verfahrgeschwindigkeit
des Werkzeugs beim Herausfahren aus der Bohrung
in mm/min. Wenn Sie Q208=0 eingeben, dann fährt
die TNC das Werkzeug mit Bohrvorschub Q206
heraus. Eingabebereich 0 bis 99999,999 alternativ
FMAX, FAUTO
X
Z

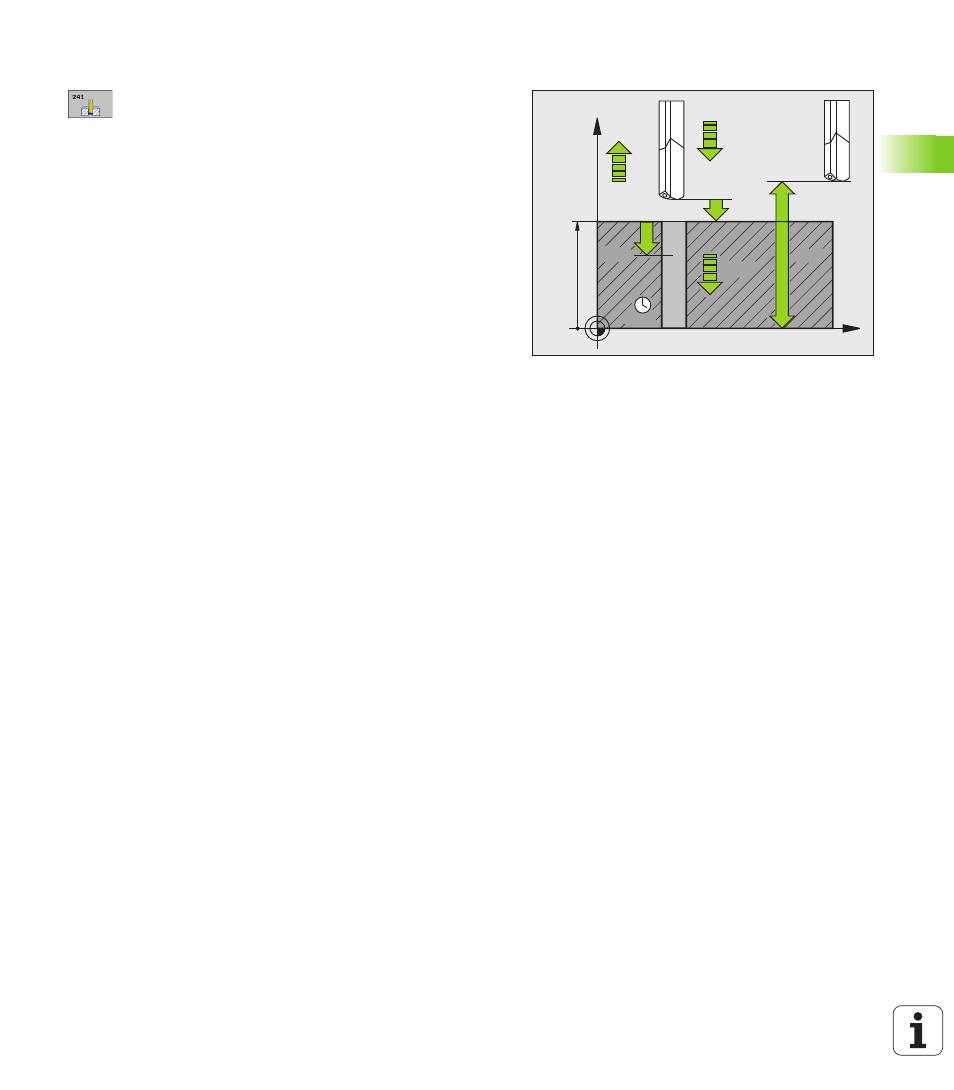

Q200
Q201
Q253
Q203
Q204
Q211
Q208
Q206
Q379
