MESSEN EBENE (Zyklus 431, DIN/ISO: G431, Software-Option 17) 16.13
16
TNC 620 | Benutzer-Handbuch Zyklenprogrammierung | 3/2013
395
16.13 MESSEN EBENE (Zyklus 431, DIN/ISO:
G431, Software-Option 17)

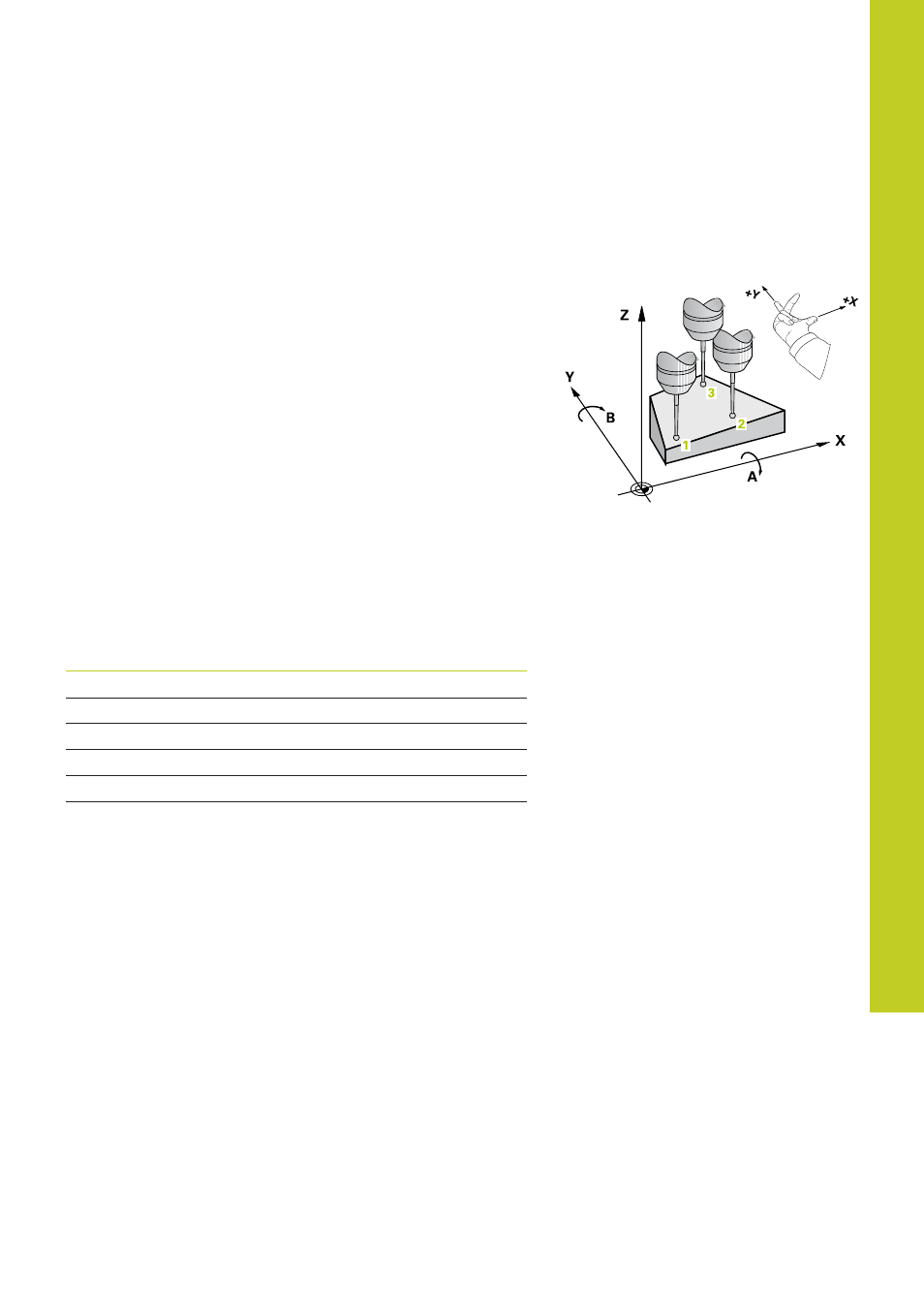

Zyklusablauf
Der Tastsystem-Zyklus 431 ermittelt die Winkel einer Ebene durch
Messung dreier Punkte und legt die Werte in Systemparametern
ab.
1 Die TNC positioniert das Tastsystem mit Eilvorschub (Wert aus
Spalte
FMAX) und mit Positionierlogik (siehe "Tastsystemzyklen
abarbeiten", Seite 282) zum programmierten Antastpunkt 1 und
misst dort den ersten Ebenenpunkt. Die TNC versetzt dabei
das Tastsystem um den Sicherheits-Abstand entgegen der
Antastrichtung
2 Anschließend fährt das Tastsystem zurück auf die Sichere Höhe,
danach in der Bearbeitungsebene zum Antastpunkt 2 und misst
dort den Istwert des zweiten Ebenenpunktes
3 Anschließend fährt das Tastsystem zurück auf die Sichere Höhe,
danach in der Bearbeitungsebene zum Antastpunkt 3 und misst
dort den Istwert des dritten Ebenenpunktes
4 Abschließend positioniert die TNC das Tastsystem zurück auf
die Sichere Höhe und speichert die ermittelten Winkelwerte in
folgenden Q-Parametern:
Parameter-Nummer Bedeutung
Q158 Projektionswinkel der A-Achse
Q159 Projektionswinkel der B-Achse
Q170 Raumwinkel A
Q171 Raumwinkel B
Q172 Raumwinkel C
Q173 bis Q175 Messwerte in der Tastsystem-Achse
(erste bis dritte Messung)
