2.4 Punkte-Tabellen
Anwendung
Wenn Sie einen Zyklus, bzw. mehrere Zyklen hintereinander, auf
einem unregelmäßigen Punktemuster abarbeiten wollen, dann
erstellen Sie Punkte-Tabellen.
Wenn Sie Bohrzyklen verwenden, entsprechen die Koordinaten
der Bearbeitungsebene in der Punkte-Tabelle den Koordinaten der
Bohrungs-Mittelpunkte. Setzen Sie Fräszyklen ein, entsprechen
die Koordinaten der Bearbeitungsebene in der Punkte-Tabelle den
Startpunkt-Koordinaten des jeweiligen Zyklus (z.B. Mittelpunkts-
Koordinaten einer Kreistasche). Koordinaten in der Spindelachse
entsprechen der Koordinate der Werkstück-Oberfläche.

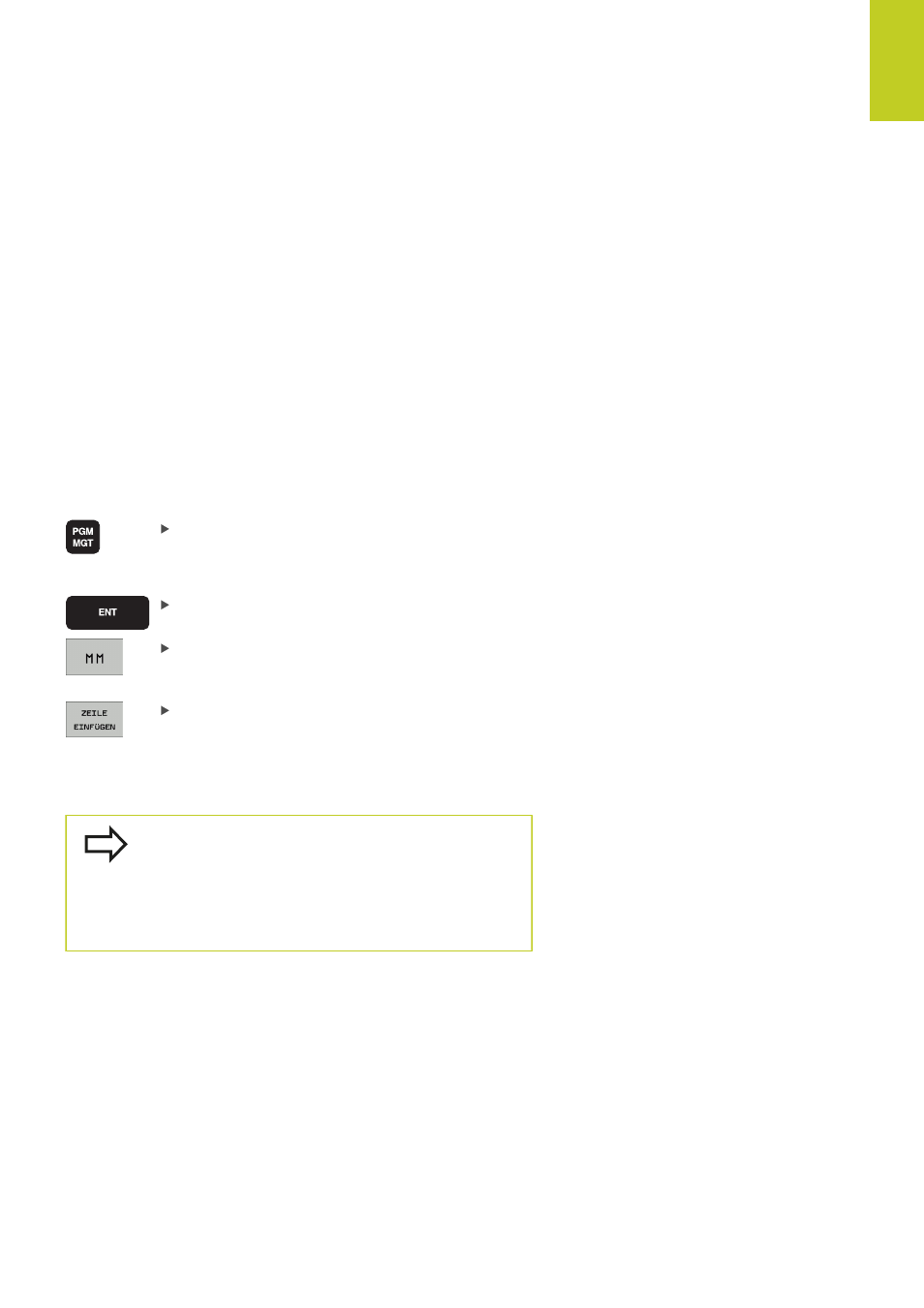

Punkte-Tabelle eingeben
Betriebsart
PROGRAMM-EINSPEICHERN/EDITIEREN wählen:
Datei-Verwaltung aufrufen: Taste PGM MGT
drücken.
DATEI-NAME?
Name und Datei-Typ der Punkte-Tabelle eingeben,
mit Taste ENT bestätigen.
Maßeinheit wählen: Softkey MM oder INCH
drücken. Die TNC wechselt ins Programm-Fenster
und stellt eine leere Punkte-Tabelle dar.
Mit Softkey ZEILE EINFÜGEN neue Zeile
einfügen und die Koordinaten des gewünschten
Bearbeitungsortes eingeben.
Vorgang wiederholen, bis alle gewünschten Koordinaten
eingegeben sind.
Der Name der Punkte-Tabelle muss mit einem
Buchstaben beginnen.
Mit den Softkeys X AUS/EIN, Y AUS/EIN, Z AUS/
EIN (zweite Softkey-Leiste) legen Sie fest, welche
Koordinaten Sie in die Punkte-Tabelle eingeben
können.
