170 Programmieren: Konturen programmieren
6.2 Gr
undlag
en zu den Bahnfunktionen

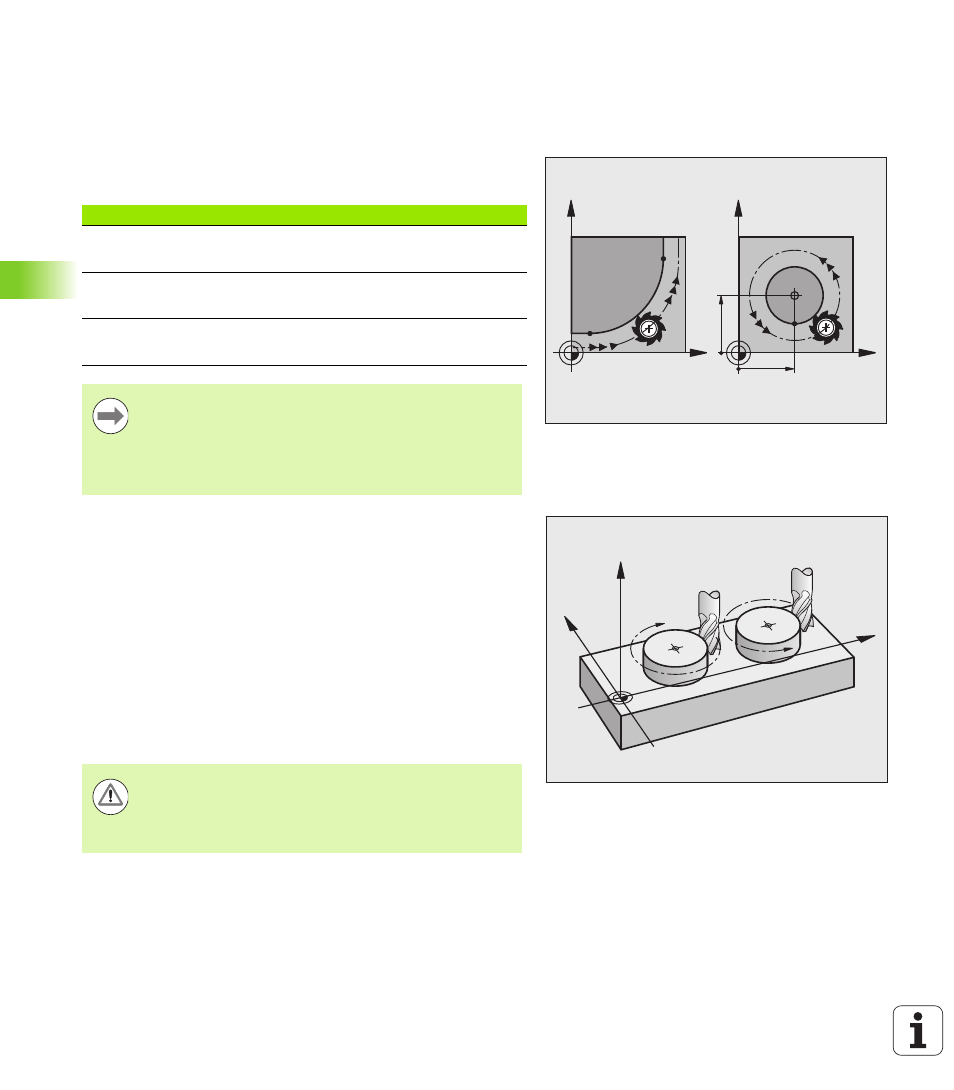

Kreise und Kreisbögen
Bei Kreisbewegungen fährt die TNC zwei Maschinenachsen
gleichzeitig: Das Werkzeug bewegt sich relativ zum Werkstück auf
einer Kreisbahn. Für Kreisbewegungen können Sie einen
Kreismittelpunkt CC eingeben.
Mit den Bahnfunktionen für Kreisbögen programmieren Sie Kreise in
den Hauptebenen: Die Hauptebene ist beim Werkzeug-Aufruf TOOL
CALL mit dem Festlegen der Spindelachse zu definieren:
Drehsinn DR bei Kreisbewegungen
Für Kreisbewegungen ohne tangentialen Übergang zu anderen
Konturelementen geben Sie den Drehsinn wie folgt ein:
Drehung im Uhrzeigersinn: G02/G12
Drehung gegen den Uhrzeigersinn: G03/G13
Radiuskorrektur
Die Radiuskorrektur muss in dem Satz stehen, mit dem Sie das erste
Konturelement anfahren. Die Radiuskorrektur dürfen Sie nicht in
einem Satz für eine Kreisbahn aktivieren. Programmieren Sie diese
zuvor in einem Geraden-Satz (siehe „Bahnbewegungen -
rechtwinklige Koordinaten”, Seite 175).
Vorpositionieren
X
Y
X
Y
CC
X
CC
Y
CC
Spindelachse Hauptebene
(G17) XY, auch
UV, XV, UY
(G18) ZX, auch
WU, ZU, WX
(G19) YZ, auch
VW, YW, VZ
Kreise, die nicht parallel zur Hauptebene liegen,
programmieren Sie auch mit der Funktion
„Bearbeitungsebene schwenken“ (siehe Benutzer-
Handbuch Zyklen, Zyklus 19, BEARBEITUNGSEBENE),
oder mit Q-Parametern (siehe „Prinzip und
Funktionsübersicht”, Seite 212).
G02/G12
G03/G13
X
Z
Y
Achtung Kollisionsgefahr!
Positionieren Sie das Werkzeug zu Beginn eines
Bearbeitungs-Programms so vor, dass eine Beschädigung
von Werkzeug und Werkstück ausgeschlossen ist.
