HEIDENHAIN TNC 620 59
2.2 Bildsc
hir
m
und Bedienf
e
ld

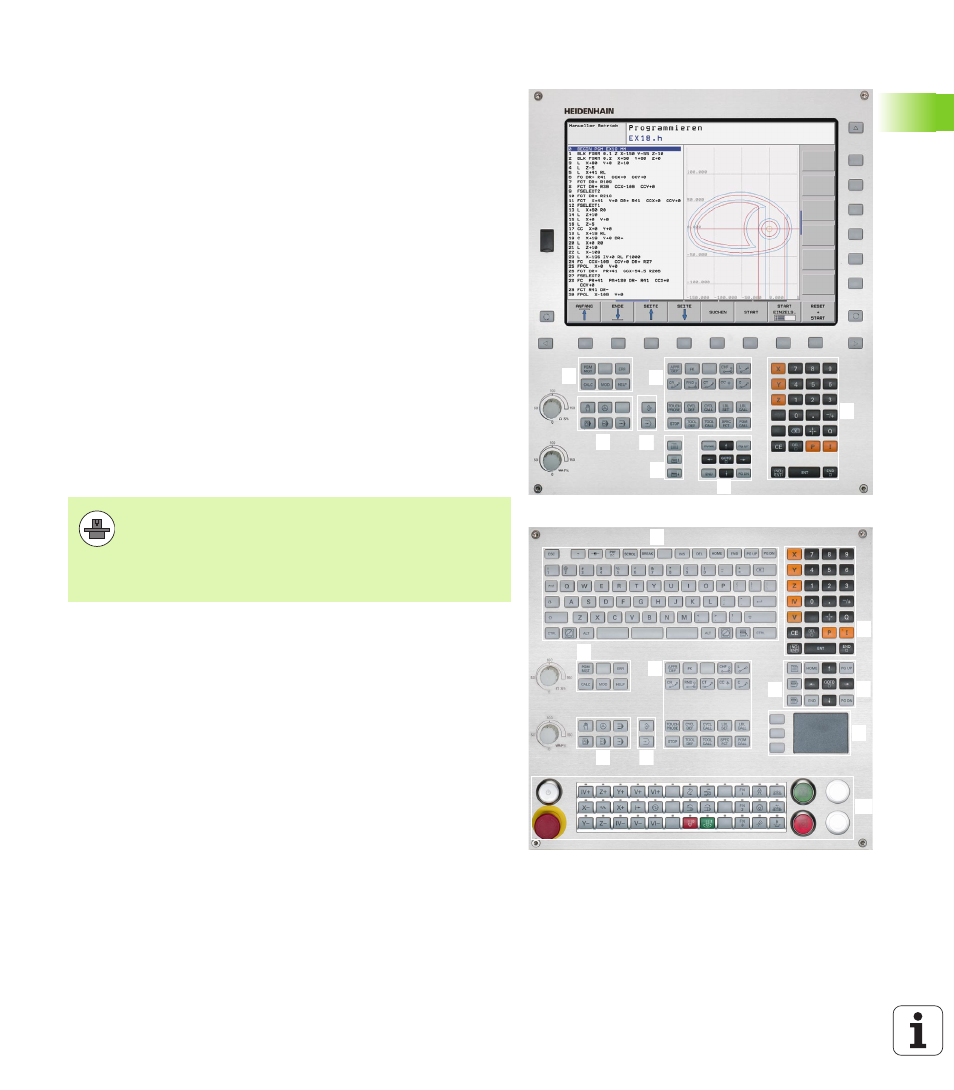

Bedienfeld
In der Kompaktversion ist die TNC 620 mit einem integrierten
Bedienfeld ausgestattet. Alternativ gibt es die TNC 620 auch als
Version mit separatem Bildschirm und Bedienfeld mit Alpha-Tastatur.
Bedienelemente des Bedienfeldes:
Die Funktionen der einzelnen Tasten sind auf der ersten
Umschlagsseite zusammengefasst.
1 2 3
1 4
6
7 7
1
5
2 3
1 4
6
7 7
1
5
8
9
10
1 „ Datei-Verwaltung
„ Taschenrechner
„ MOD-Funktion
„ HELP-Funktion
2 Programmier-Betriebsarten
3 Maschinen-Betriebsarten
4 Eröffnen der Programmier-Dialoge
5 Pfeil-Tasten und Sprunganweisung GOTO
6 Zahleneingabe und Achswahl
7 Navigationstasten
8 Alpha-Tastatur für Texteingaben, Dateinamen und DIN/ISO-
Programmierungen.
9 Touchpad
10 Maschinenbedienfeld (siehe Maschinenhandbuch)
Manche Maschinenhersteller verwenden nicht das
Standard-Bedienfeld von HEIDENHAIN. Beachten Sie in
diesen Fällen das Maschinenhandbuch.
Externe Tasten, wie z.B. NC-START oder NC-STOPP, sind
in Ihrem Maschinenhandbuch beschrieben.
