3D-Darstellung drehen und vergrößern/verkleinern
U Softkey-Leiste umschalten, bis der Auswahl-Softkey
für die Funktionen Drehen und
Vergrößern/Verkleinern erscheint
U Funktionen zum Drehen und Vergrößern/Verkleinern
wählen:
Sofern Sie eine Mouse an ihre TNC angeschlossen haben, können Sie
die zuvor beschriebenen Funktionen auch mit der Mouse durchführen:
U Um die dargestellte Grafik dreidimensional zu drehen: rechte
Mouse-Taste gedrückt halten und Mouse bewegen. Nachdem Sie
die rechte Mouse-Taste losgelassen haben, orientiert die TNC das
Werkstück auf die definierte Ausrichtung
U Um die dargestellte Grafik zu verschieben: mittlere Mouse-Taste,
bzw. Mouse-Rad, gedrückt halten und Mouse bewegen. Die TNC
verschiebt das Werkstück in die entsprechende Richtung. Nachdem
Sie die mittlere Mouse-Taste losgelassen haben, verschiebt die TNC
das Werkstück auf die definierte Position
U Um mit der Mouse einen bestimmten Bereich zu zoomen: mit
gedrückter linker Mouse-Taste den rechteckigen Zoom-Bereich
markieren. Nachdem Sie die linke Mouse-Taste losgelassen haben,
vergrößert die TNC das Werkstück auf den definierten Bereich
U Um mit der Mouse schnell aus- und einzuzoomen: Mouserad vor
bzw. zurückdrehen

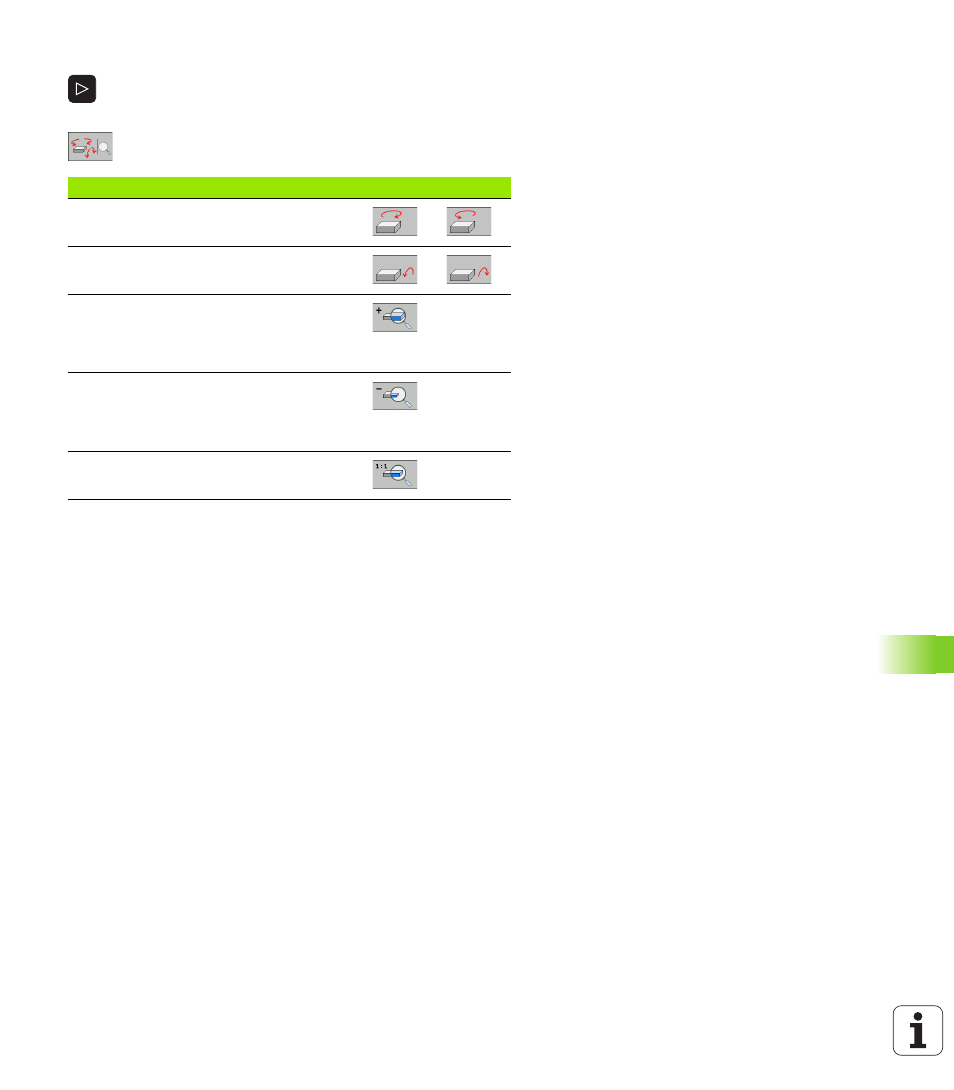

Funktion Softkeys
Darstellung in 5°-Schritten vertikal drehen
Darstellung in 5°-Schritten horizontal kippen
Darstellung schrittweise vergrößern. Ist die
Darstellung vergrößert, zeigt die TNC in der
Fußzeile des Grafikfensters den
Buchstaben Z an
Darstellung schrittweise verkleinern. Ist die
Darstellung verkleinert, zeigt die TNC in der
Fußzeile des Grafikfensters den
Buchstaben Z an
Darstellung auf programmierte Größe
rücksetzen
