176 Programmieren: Konturen programmieren
6.4 Bahnbew
e
gung
en - r
e
c
h
twinklig
e K
oor
dinat
e
n Bahnfunktionen programmieren
Bahnfunktionen können Sie komfortabel über die grauen
Bahnfunktions-Tasten programmieren. Die TNC frägt in weiteren
Dialogen nach den erforderlichen Eingaben.
Gerade im Eilgang G00
Gerade mit Vorschub G01 F
Die TNC fährt das Werkzeug auf einer Geraden von seiner aktuellen
Position zum Endpunkt der Geraden. Der Startpunkt ist der Endpunkt
des vorangegangenen Satzes.
U Koordinaten des Endpunkts der Geraden, falls nötig
U Radiuskorrektur G40/G41/G42
U Vorschub F
U Zusatz-Funktion M
Eilgangbewegung
Einen Geraden-Satz für eine Eilgangbewegung (G00-Satz) können Sie
auch mit der Taste L eröffnen:
U Drücken Sie die Taste L zum eröffnen eines Programmsatzes für
eine Geradenbewegung
U Wechseln Sie mit der Pfeil-Taste nach links in den Eingabebereich
für die G-Funktionen
U Wählen Sie den Softkey G00 für eine Verfahrbewegung im Eilgang
NC-Beispielsätze
Ist-Position übernehmen
Einen Geraden-Satz (G01-Satz) können Sie auch mit der Taste „IST-
POSITION-ÜBERNEHMEN“ generieren:
U Fahren Sie das Werkzeug in der Betriebsart Manueller Betrieb auf
die Position, die übernommen werden soll
U Bildschirm-Anzeige auf Programm-Einspeichern/Editieren wechseln
U Programm-Satz wählen, hinter dem der L-Satz eingefügt werden
soll
U Taste „IST-POSITION-ÜBERNEHMEN“ drücken: Die
TNC generiert einen L-Satz mit den Koordinaten der
Ist-Position
Falls Sie die DIN/ISO-Funktionen mit einer
angeschlossene USB-Tastatur eingeben, achten Sie
darauf, dass die Großschreibung aktiv ist.

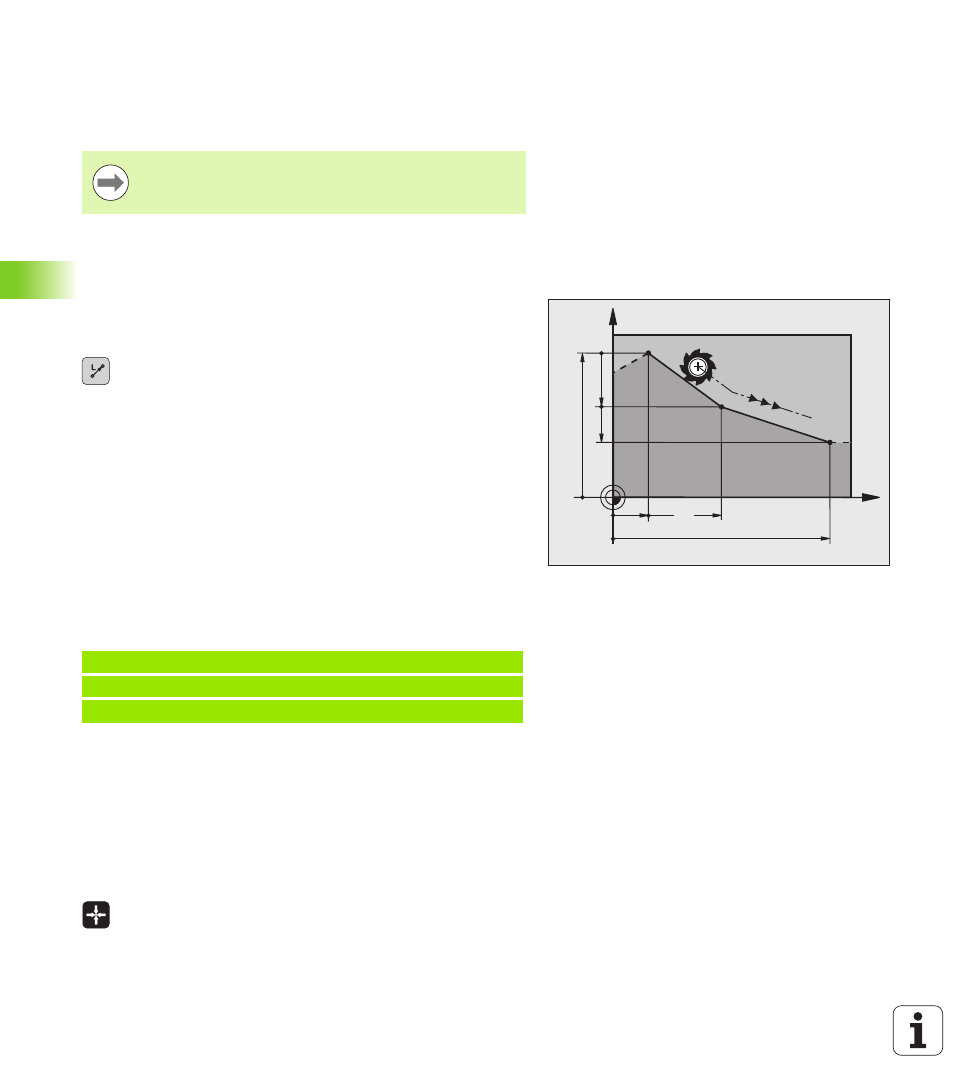

X
Y
60
15
40
10
10
20
N70 G01 G41 X+10 Y+40 F200 M3 *
N80 G91 X+20 Y-15 *
N90 G90 X+60 G91 Y-10 *
