Bearbeitungszyklen: Zylindermantel
8.3 ZYLINDER-MANTEL Nutenfräsen (Zyklus 28, DIN/ISO: G128,
Software-Option 1)
8
208
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 3/2013
8.3 ZYLINDER-MANTEL Nutenfräsen
(Zyklus 28, DIN/ISO: G128, Software-
Option 1)
Zyklusablauf

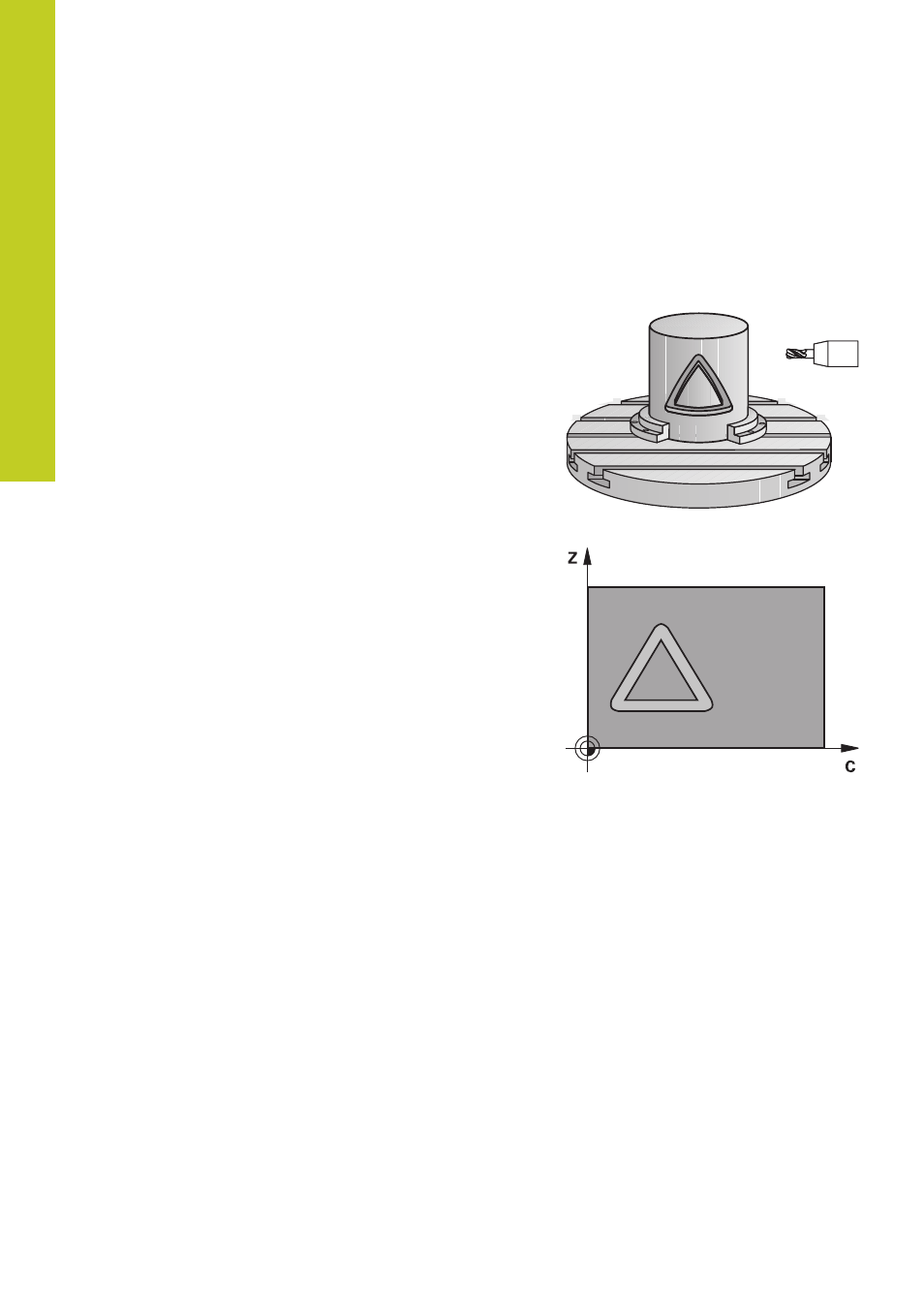

Mit diesem Zyklus können Sie eine auf der Abwicklung definierte
Führungsnut auf den Mantel eines Zylinders übertragen. Im
Gegensatz zum Zyklus 27, stellt die TNC das Werkzeug bei diesem
Zyklus so an, dass die Wände bei aktiver Radiuskorrektur nahezu
parallel zueinander verlaufen. Exakt parallel verlaufende Wände
erhalten Sie dann, wenn Sie ein Werkzeug verwenden, das exakt
so groß ist wie die Nutbreite.
Je kleiner das Werkzeug im Verhältnis zur Nutbreite ist, desto
größere Verzerrungen enstehen bei Kreisbahnen und schrägen
Geraden. Um diese verfahrensbedingten Verzerrungen zu
minimieren, können Sie über den Parameter Q21 eine Toleranz
definieren, mit der die TNC die herzustellende Nut an eine Nut
annähert, die mit einem Werkzeug hergestellt wurde, dessen
Durchmesser der Nutbreite entspricht.
Programmieren Sie die Mittelpunktsbahn der Kontur mit Angabe
der Werkzeug-Radiuskorrektur. Über die Radiuskorrektur legen Sie
fest, ob die TNC die Nut im Gleich- oder Gegenlauf herstellt.
1 Die TNC positioniert das Werkzeug über den Einstichpunkt
2 In der ersten Zustelltiefe fräst das Werkzeug mit dem
Fräsvorschub Q12 entlang der Nutwand; dabei wird das
Schlichtaufmaß Seite berücksichtigt
3 Am Konturende versetzt die TNC das Werkzeug an
die gegenüberliegende Nutwand und fährt zurück zum
Einstichpunkt
4 Die Schritte 2 und 3 wiederholen sich, bis die programmierte
Frästiefe Q1 erreicht ist
5 Wenn Sie die Toleranz Q21 definiert haben, dann führt die TNC
die Nachbearbeitung aus, um möglichst parallele Nutwände zu
erhalten.
6 Abschließend fährt das Werkzeug in der Werkzeug-Achse
zurück auf die sichere Höhe oder auf die zuletzt vor dem Zyklus
programmierte Position
