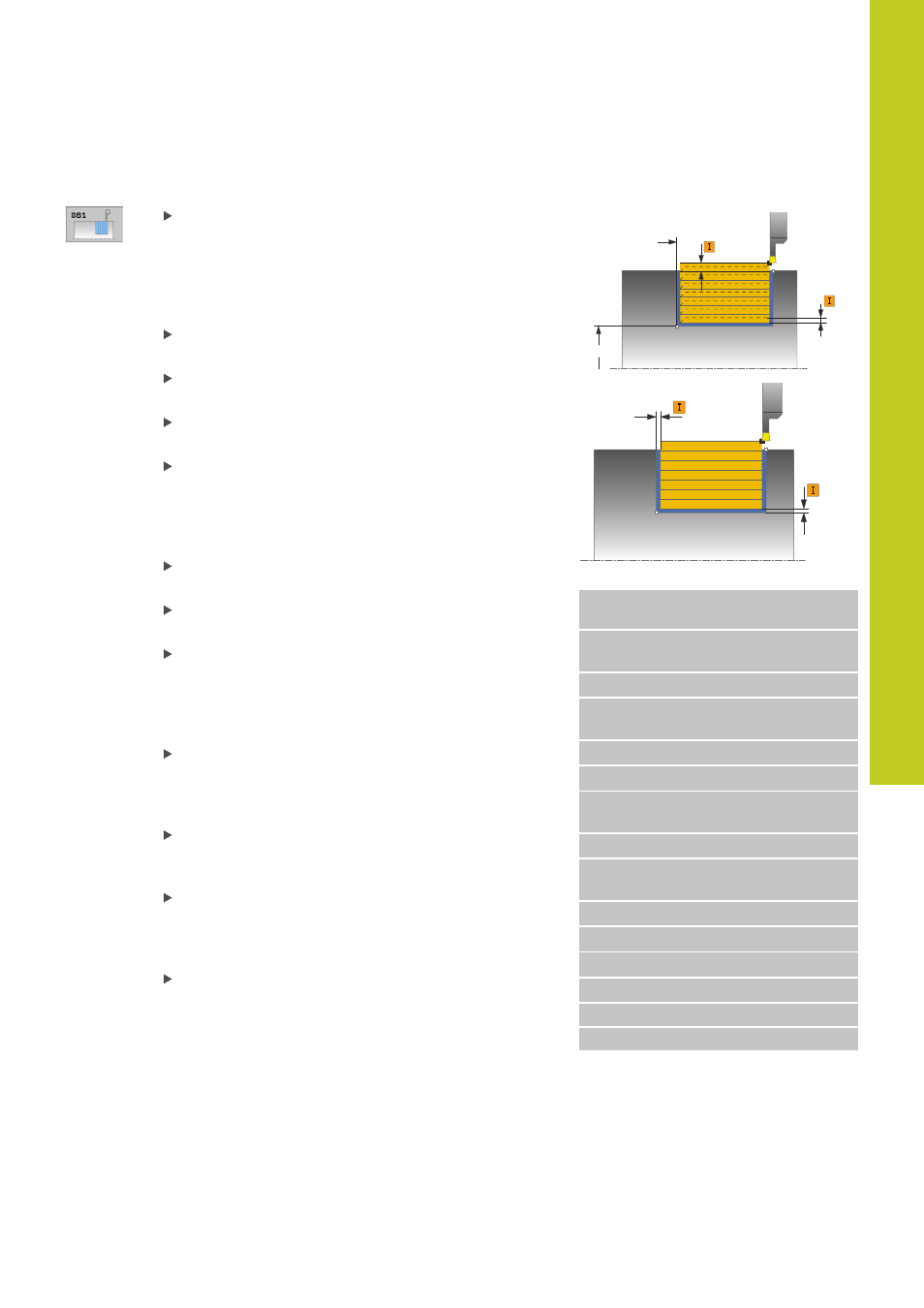

STECHDREHEN EINFACH RADIAL
(Zyklus 841, DIN/ISO: G841)
13.16
13
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 3/2013
333
Zyklusparameter
Bearbeitungs-Umfang Q215: Bearbeitungs-Umfang
festlegen:
0: Schruppen und Schlichten
1: Nur Schruppen
2: Nur Schlichten auf Fertigmaß
3: Nur Schlichten auf Aufmaß
Sicherheits-Abstand Q460: reserviert, derzeit keine
Funktion
Konturende Durchmesser Q493: X-Koordinate des
Konturendpunkts (Durchmesserangabe)
Konturende Z Q494: Z-Koordinate des
Konturendpunkts
Vorschub Schruppen Q478:
Vorschubgeschwindigkeit beim Schruppen. Wenn
Sie M136 programmiert haben interpretiert die TNC
den Vorschub in Millimeter pro Umdrehung, ohne
M136 in Millimeter pro Minute.
Aufmaß Durchmesser Q483 (inkremental):
Durchmesser-Aufmaß auf die definierte Kontur
Aufmaß Z Q484 (inkremental): Aufmaß auf die
definierte Kontur in axialer Richtung
Vorschub Schlichten Q505:
Vorschubgeschwindigkeit beim Schlichten. Wenn
Sie M136 programmiert haben interpretiert die TNC
den Vorschub in Millimeter pro Umdrehung, ohne
M136 in Millimeter pro Minute.
Maximale Schnitttiefe Q463: Maximale Zustellung
(Radiusangabe) in radialer Richtung. Die Zustellung
wird gleichmäßig aufgeteilt, um Schleifschnitte zu
vermeiden.
Bearbeitungsrichtung Q507: Zerspanungsrichtung:
0: bidirektional (in beiden Richtungen)
1: unidirektional (in Konturrichtung)
Versatzbreite Q508: Reduzierung der Schnittlänge.
Das Restmaterial wird am Ende des Vorstechens
mit einem Stechhub zerspant. Die TNC begrenzt
gegebenenfalls die programmierte Versatzbreite.
Tiefenkorrektur Q509: Abhängig vom Material,
der Vorschubgeschwindigkeit etc. „verkippt“ die
Schneide bei der Drehbearbeitung. Den dadurch
entstehenden Zustellungsfehler korrigieren Sie mit
der Drehtiefenkorrektur.
Q460
Ø Q493
Q494
Q463
Ø Q483
Q484
NC-Sätze
11 CYCL DEF 841 STECHDR. EINFACH
R.
Q215=+0 ;BEARBEITUNGS-
UMFANG
Q460=+2 ;SICHERHEITS-ABSTAND
Q493=+50 ;KONTURENDE
DURCHMESSER
Q494=-50 ;KONTURENDE Z
Q478=+0.3 ;VORSCHUB SCHRUPPEN
Q483=+0.4 ;AUFMASS
DURCHMESSER
Q484=+0.2 ;AUFMASS Z
Q505=+0.2 ;VORSCHUB
SCHLICHTEN
Q463=+2 ;MAX. SCHNITTTIEFE
Q507=+0 ;BEARBEITUNGSRICHTUNG
Q508=+0 ;VERSATZBREITE
Q509=+0 ;TIEFENKORREKTUR
12 L X+75 Y+0 Z-25 FMAX M303
13 CYCL CALL
