Bearbeitungszyklen: Konturtasche mit Konturformel
9.2 SL-Zyklen mit einfacher Konturformel
9
230
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 3/2013

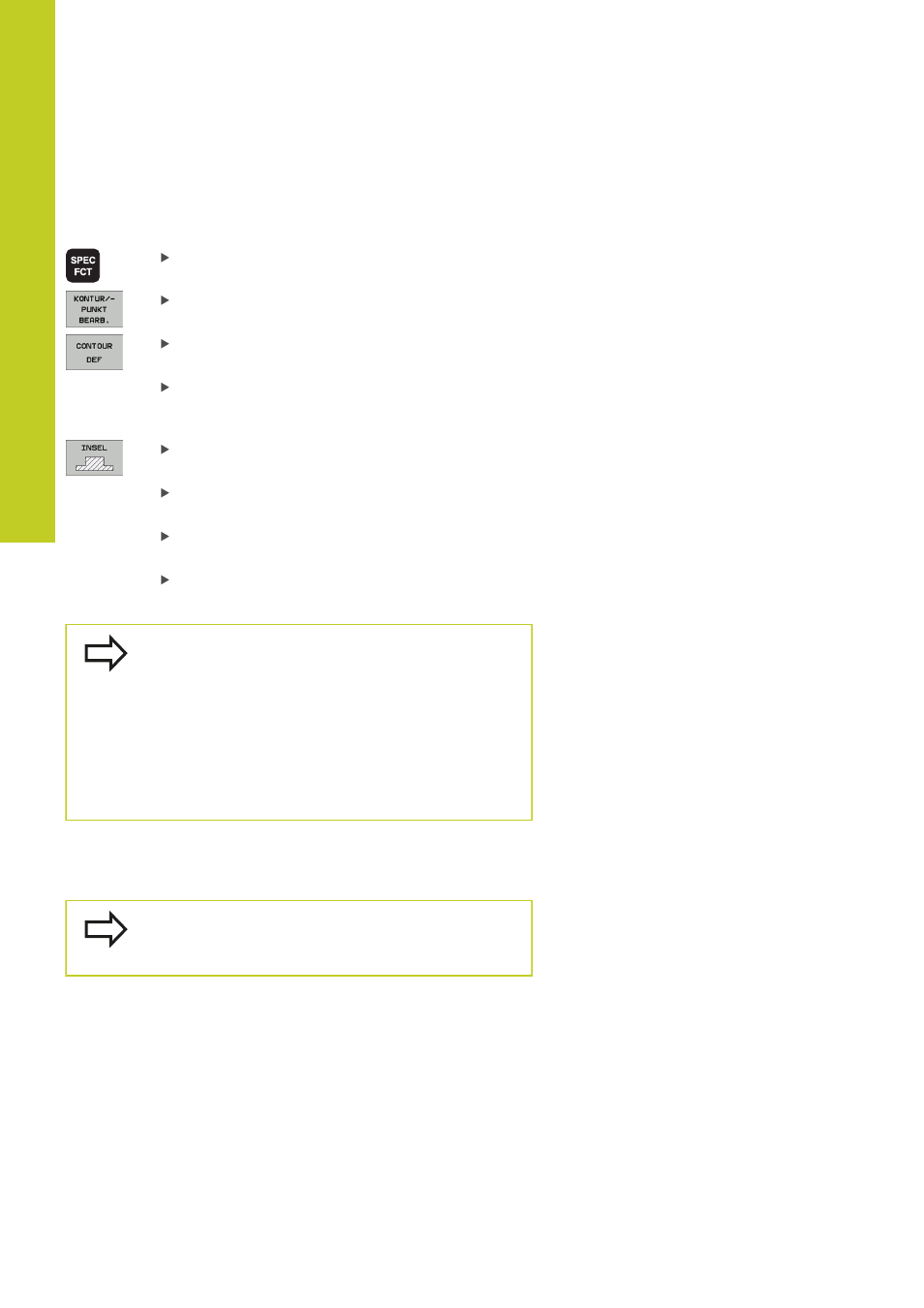

Einfache Konturformel eingeben
Über Softkeys können Sie verschiedene Konturen in einer
mathematischen Formel miteinander verknüpfen:
Softkey-Leiste mit Sonderfunktionen einblenden
Menü für Funktionen zur Kontur- und
Punktbearbeitung wählen
Softkey CONTOUR DEF drücken: Die TNC startet
die Eingabe der Konturformel
Namen der ersten Teilkontur eingeben. Die erste
Teilkontur muss immer die tiefste Tasche sein, mit
Taste ENT bestätigen
Per Softkey festlegen, ob die nächste Kontur eine
Tasche oder Insel ist, mit Taste ENT bestätigen
Namen der zweiten Teilkontur eingeben, mit Taste
ENT bestätigen
Bei Bedarf Tiefe der zweiten Teilkontur eingeben,
mit Taste ENT bestätigen
Dialog wie zuvor beschrieben fortführen, bis Sie
alle Teilkonturen eingegeben haben
Liste der Teilkonturen grundsätzlich immer mit der
tiefsten Tasche beginnen!
Wenn die Kontur als Insel definiert ist, dann
interpretiert die TNC die eingegebene Tiefe als
Inselhöhe. Der eingegebene, vorzeichenlose Wert
bezieht sich dann auf die Werkstück-Oberfläche!
Wenn die Tiefe mit 0 eingegeben ist, dann wirkt
bei Taschen die im Zyklus 20 definierte Tiefe, Inseln
ragen dann bis zur Werkstück-Oberfläche!
Kontur Abarbeiten mit SL-Zyklen
Die Bearbeitung der definierten Gesamtkontur erfolgt
mit den SL-Zyklen 20 - 24 (siehe "Übersicht", Seite
179).
