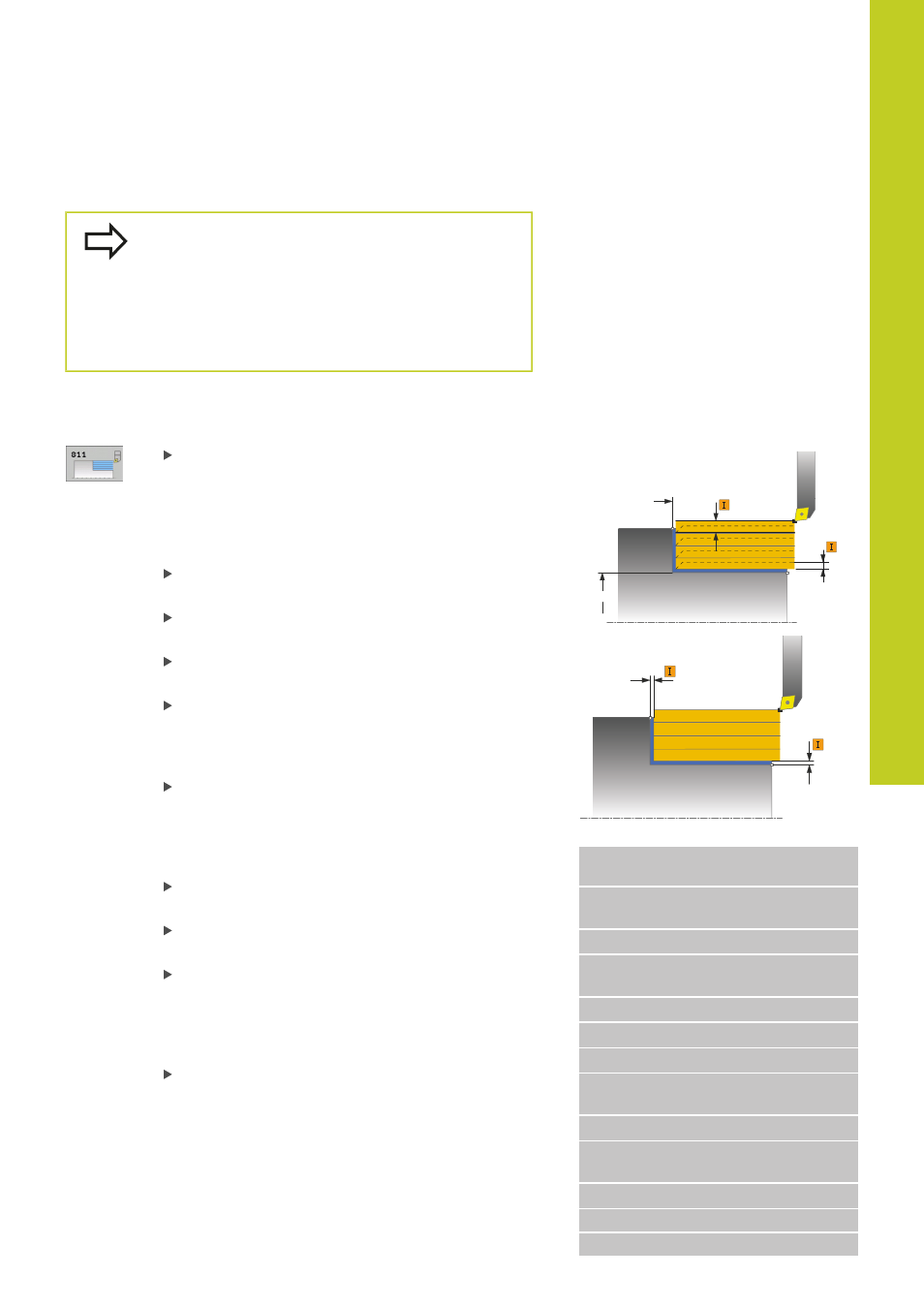

DREHEN ABSATZ LÄNGS
(Zyklus 811, DIN/ISO: G811)
13.5
13
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 3/2013
293
Beim Programmieren beachten!
Positionier-Satz vor Aufruf des Zyklus auf die
Startposition mit Radiuskorrektur
R0 programmieren.
Die Werkzeug-Position beim Zyklus-Aufruf bestimmt
die Größe des zu zerspanenden Bereiches (Zyklus-
Startpunkt).
Beachten Sie auch die Grundlagen zu den
Abspanzyklen (siehe Seite 291).
Zyklusparameter
Bearbeitungs-Umfang Q215: Bearbeitungs-Umfang
festlegen:
0: Schruppen und Schlichten
1: Nur Schruppen
2: Nur Schlichten auf Fertigmaß
3: Nur Schlichten auf Aufmaß
Sicherheits-Abstand Q460 (inkremental): Abstand
für Rückzugsbewegung und Vorpositionierung
Konturende Durchmesser Q493: X-Koordinate des
Konturendpunkts (Durchmesserangabe)
Konturende Z Q494: Z-Koordinate des
Konturendpunkts
Maximale Schnitttiefe Q463: Maximale Zustellung
(Radiusangabe) in radialer Richtung. Die Zustellung
wird gleichmäßig aufgeteilt, um Schleifschnitte zu
vermeiden.
Vorschub Schruppen Q478:
Vorschubgeschwindigkeit beim Schruppen. Wenn
Sie M136 programmiert haben interpretiert die TNC
den Vorschub in Millimeter pro Umdrehung, ohne
M136 in Millimeter pro Minute.
Aufmaß Durchmesser Q483 (inkremental):
Durchmesser-Aufmaß auf die definierte Kontur
Aufmaß Z Q484 (inkremental): Aufmaß auf die
definierte Kontur in axialer Richtung
Vorschub Schlichten Q505:
Vorschubgeschwindigkeit beim Schlichten. Wenn
Sie M136 programmiert haben interpretiert die TNC
den Vorschub in Millimeter pro Umdrehung, ohne
M136 in Millimeter pro Minute.
Konturglättung Q506:
0: Nach jedem Schnitt entlang der Kontur (innerhalb
des Zustellbereichs)
1: Konturglättung nach dem letzten Schnitt (gesamte
Kontur); abheben unter 45°
2: Keine Konturglättung; abheben unter 45°
Q460
Ø Q493
Q494
Q463
Ø Q483
Q484
NC-Sätze
11 CYCL DEF 811 DREHEN ABSATZ
LAENGS
Q215=+0 ;BEARBEITUNGS-
UMFANG
Q460=+2 ;SICHERHEITS-ABSTAND
Q493=+50 ;KONTURENDE
DURCHMESSER
Q494=-55 ;KONTURENDE Z
Q463=+3 ;MAX. SCHNITTTIEFE
Q478=+0.3 ;VORSCHUB SCHRUPPEN
Q483=+0.4 ;AUFMASS
DURCHMESSER
Q484=+0.2 ;AUFMASS Z
Q505=+0.2 ;VORSCHUB
SCHLICHTEN
Q506=+0 ;KONTURGLAETTUNG
12 L X+75 Y+0 Z+2 FMAX M303
13 CYCL CALL
