14
// 0.3 F
M6: M d = 8 Nm
M5: M d = 5 Nm
Anzahl der Messpunkte
bis ML 840: 2 x
bis ML 1740: 3 x
bis ML 3040: 4 x.
Number of measuring points:
Up to ML 840: 2
Up to ML 1740: 3
Up to ML 3040: 4.

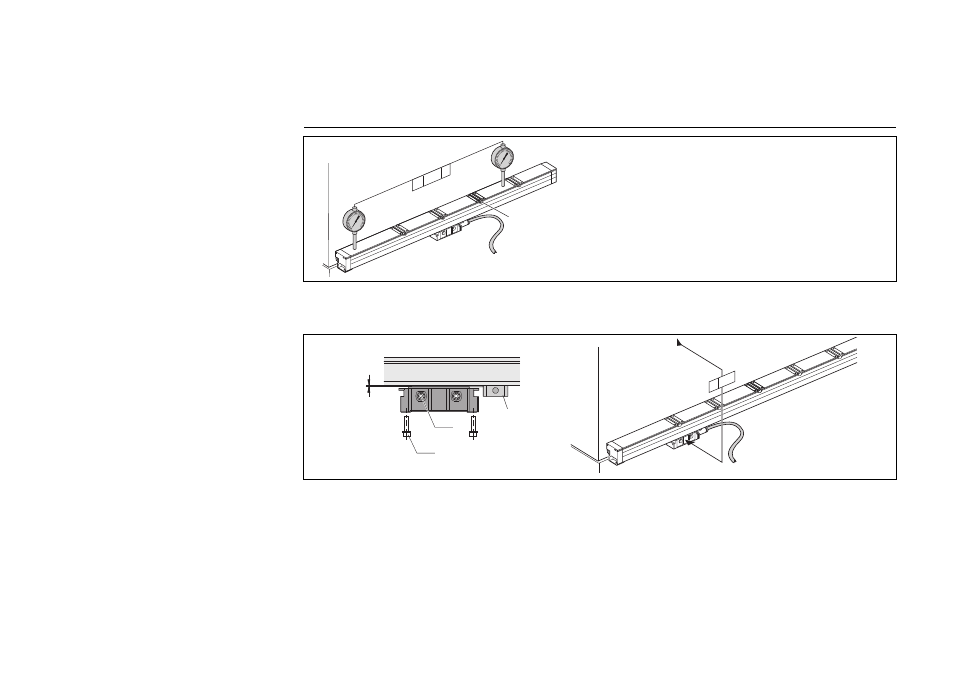

Prüfung der Parallelität zur Maschinenführung F.
Prüfposition an den Enden.
Weitere Prüfpositionen gleichmäßig anordnen. Check parallelism to machine guideway F.
Gauging position at the ends.
Further gauging positions at regular intervals.
// 0.1 1±0.3
M5
M6
(M5)
ID 772141-01
Arbeitsabstand mit Montagelehre einstellen (ID 772141-01).
Schrauben gleichmäßig anziehen: M5: 5 Nm; M6: 8 Nm. Set the scanning gap with the mounting gauge (ID 772141-01).
Tighten the screws evenly: M5: 5 Nm; M6: 8 Nm.
Prüfen Checking the Encoder
