2 – 10 HEIDENHAIN Service-Handbuch Datenschnittstellen

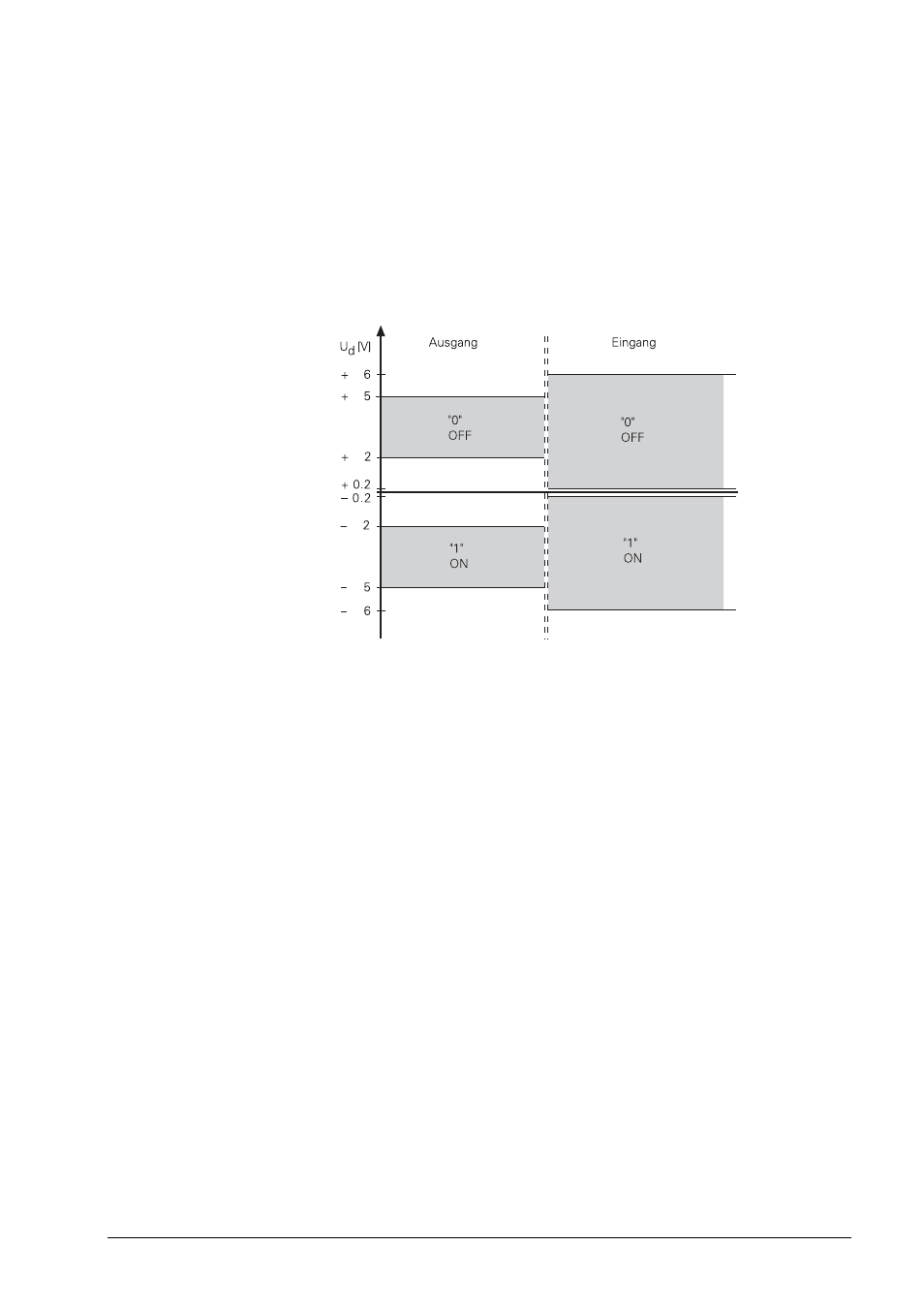

2.2.2 Signalpegel
Bei der Schnittstelle V.11/RS-422 werden die Signale als Differenzspannung ausgegeben und
wieder eingelesen.
Dabei entspricht eine positive Differenzspannung einer logischen "0" (OFF) und eine negative
Differenzspannung einer logischen "1" (ON).
Es werden Differenzspannungen zwischen
U
dmin
= 2 V und U
dmax
= 5 V ausgegeben, und die Steuerung erkennt die Differenzspannungen
zwischen
U
dmin
= 0,2 V und U
dmax
= 6 V als logisch definierte Pegel.
2.2.3 Datenübertragungssoftware von HEIDENHAIN
Siehe Kap. 2.1.3
2.3 Ethernet
Ethernet ist die am meisten in lokalen Netzen verwendete Technologie. Sie wurde 1982 von
Digital Equipment, Intel und Xerox entwickelt. Ethernet arbeitet mit einer Übertragungsrate von
bis zu 100 Mbit/sec (Fast Ethernet), die am meisten verwendeten Hardwareausführungen arbei-
ten mit 10 Mbit/sec wie etwa 10Base2 (Thin Ethernet, Cheapernet), 10Base5 (Thick Ethernet,
Yellow Cable) oder 10BaseT (Twisted Pair); sie unterscheiden sich durch Preis, Aufwendigkeit
der Verlegung oder Netztopologie, aber nicht durch das Mediumzugriffsverfahren.
Die Datenübertragungsrate ist stark von der Auslastung des Netzes abhängig.
Realistische Werte: NC-Programm bis 200 kBit/s,
ASCII-Datei bis 1 Mbit/s
