2.3.1 Hardware
Nach Einbau der Ethernetkarte steht Ihnen sowohl der Anschluss 10Base2 (BNC) als auch der
Anschluss 10BaseT (Twisted Pair) zur Verfügung. Sie können immer nur einen der beiden
Anschlüsse verwenden. Beide Anschlüsse sind von der Steuerungselektronik galvanisch
getrennt.
Anschluss- bzw. Verdrahtungspläne siehe Kap. 7.2, Steckerbelegung siehe Kap. 3.2.
X26 Ethernetschnittstelle BNC-Anschluss (Koaxkabel 10Base2)
Der 10Base2-Anschluss wird auch als ThinEthernet oder CheaperNet bezeichnet.
Über BNC-T-Stecker verbinden Sie die TNC mit Ihrem Netzwerk. Die maximale Kabellänge
beträgt 185 m (Koaxkabel). Die Netztopologie ist ein linearer Bus. Die "offenen" Enden des
Busses müssen mit Abschlusswiderständen abgeschlossen werden.
X25 Ethernetschnittstelle RJ45-Anschluss (10BaseT)
Das Twisted-Pair-Kabel am 10BaseT-Anschluss können Sie entweder geschirmt oder unge-
schirmt ausführen.
Maximale Kabellänge: ungeschirmt: 100 m
geschirmt: 400 m
Die Netztopologie ist eine Sternverbindung. Als Sternmittelpunkt dient ein Knoten, der die Ver-
bindung zu den anderen Teilnehmern herstellt.
2.3.2 Signalaufbau

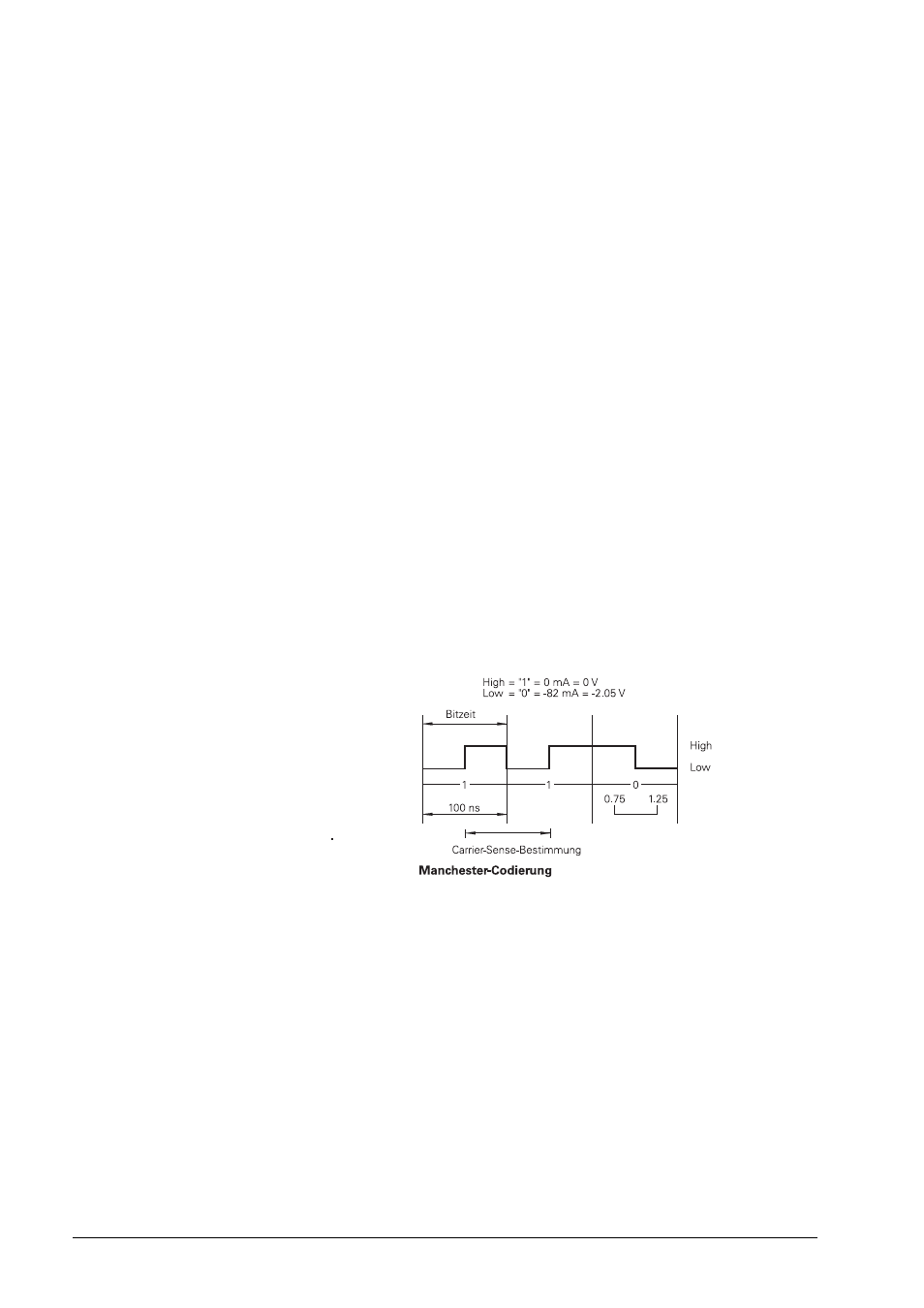

Die Übertragung eines Ethernetframes erfolgt im Manchestercode. Der Manchestercode
stellt einen sogenannten Self-Clocking-Code dar. Die Synchronisation bzw. die Übertragung des
Sendetaktes geschieht dadurch, dass jedes Bit in der ersten Hälfte der Bitübertragungszeit
invertiert übertragen wird. Die Bitrate entspricht somit der halben Baudrate. Aus der Datenrate
von 10 Mbit/sec ergibt sich die Bitzeit von 100 ns. Die Anwesenheit des Trägers (Aktivität auf
dem Kabel) wird durch die Anwesenheit von Spannungspegel-Sprüngen angezeigt. Wenn im
Intervall 0,75 bis 1,25 Bitzeiten nach der letzten Transition kein neuer Pegelsprung stattfindet,
dann ist der Träger abwesend (siehe Abbildung).
Die Netzwerk-Einstellungen in der TNC sind im Technischen Handbuch und in dieser Anleitung
im Kapitel 7 (Ethernet) beschrieben.
