Juni 2011 2 – 9
2.2 Schnittstelle V.11/RS-422
Da die Möglichkeiten für die Schnittstelle V.24/RS-232-C eingeschränkt sind, wurde die
Schnittstelle V.11/RS-422 entwickelt. Auch diese ist standardisiert, arbeitet aber symmetrisch.
Die Schnittstelle V.11/RS-422 ist geeignet für Übertragungsraten bis zu 10 Mbit/sec. Bei einer
Baudrate von 38 400 Baud ist eine Übertragung über 1km Kabellänge möglich.
2.2.1 Hardware
Bei dem Standard V.11/RS-422 wird mit differentiellen Spannungen gearbeitet. Der Vorteil
dieser Technik ist die Tatsache, dass auf dem Übertragungsweg Einstrahlstörungen auf beide
Signalleitungen gleichzeitig und in gleicher Weise einwirken. Da beim Empfänger nur die
Differenzspannungen der beiden Signalleitungen ausgewertet werden, spielen die Einstrahl-
störungen keine Rolle. Auf diese Weise lassen sich wesentlich längere Leitungen einrichten,
und außerdem wird wegen der Einschränkungen der Störeffekte auch die Übertragungsrate
wesentlich höher.

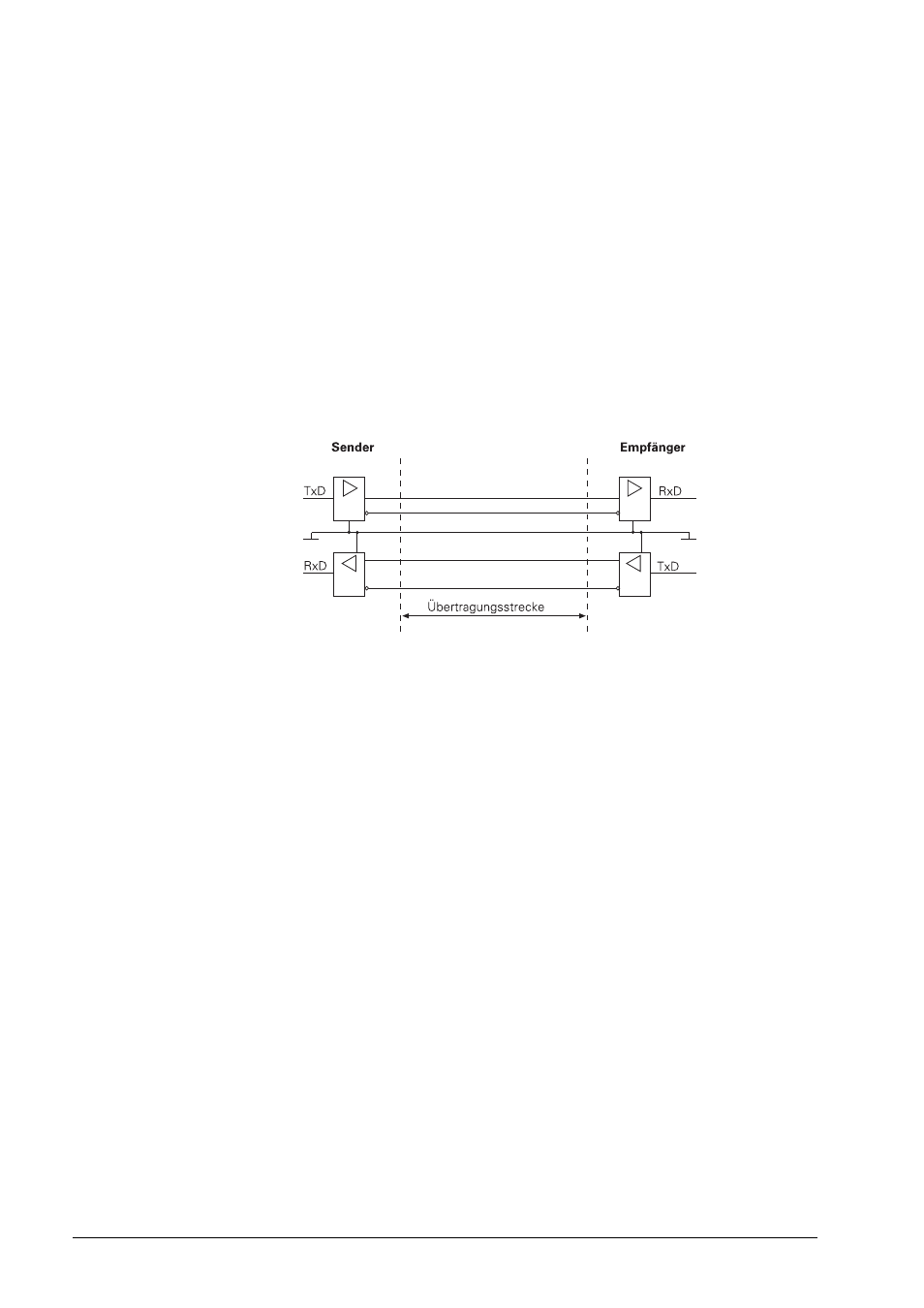

Prinzip der physikalischen Verbindung:
