Juni 2011 3 – 17

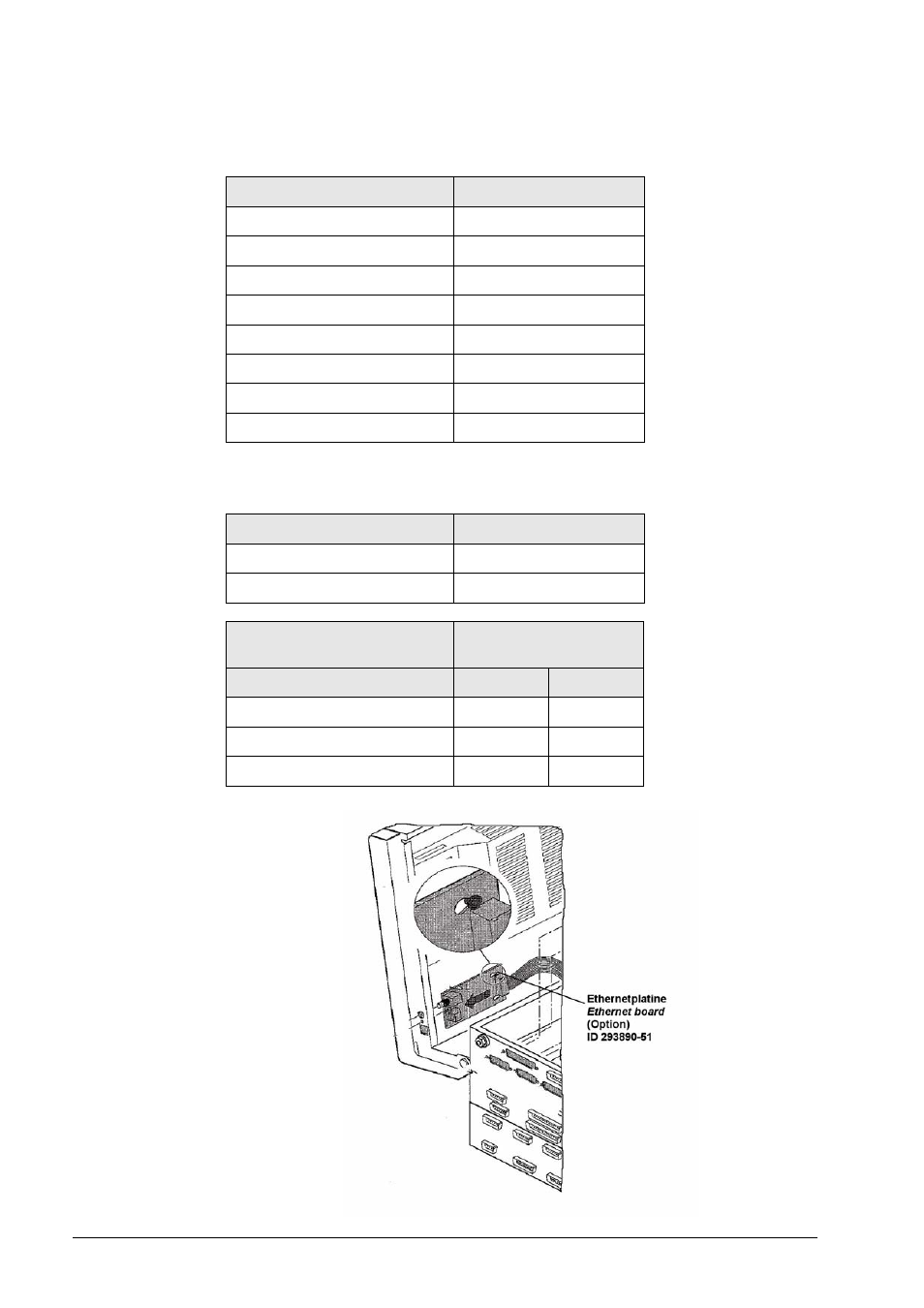

X25 Ethernetschnittstelle RJ45-Anschluss 10BaseT
Maximale Kabellänge: ungeschirmt: 100 m
geschirmt: 400 m
X26 Ethernetschnittstelle BNC-Anschluss 10Base2 (Koaxkabel)
Maximale Kabellänge: 180 m
RJ45-Anschluss (Buchse) 8-pol. Belegung
1 TX+
2 TX-
3 REC+
4 nicht belegt
5 nicht belegt
6 REC-
7 nicht belegt
8 nicht belegt
BNC-Anschluss (Buchse) Belegung
Innenleiter (Seele) Daten (RXI, TXD)
Abschirmung GND
Steuerungstyp Anschlussstecker
Ethernet (Option)
X25 X26
TNC 426.B x x
TNC 430.A x x
TNC 426M/430M x x
