6 – 42
HEIDENHAIN Service-Handbuch Datenschnittstellen
Maschinenparameter für Blockweises Übertragen
Über die serielle Datenschnittstelle können in der Betriebsart "Programmlauf" mit blockweisem
Übertragen beliebig lange Bearbeitungsprogramme, die üblicherweise extern mit der Rechner-
unterstützung erstellt werden, eingelesen und abgearbeitet werden.
Die abgearbeiteten Sätze werden im Speicher gelöscht und die nächsten Programmzusätze vom
externen Speicher abgerufen.
Beim BLOCKWEISEN ÜBERTRAGEN wird der Datenfluss nicht mehr über RTS bzw. DC3
gestoppt, sondern ausschließlich über die Steuerzeichen ACK (Acknowledge = Positive Rück-
meldung) und NAK (Not Acknowledge = Negative Rückmeldung).
Jeder übertragene Block wird mit dem BCC Block-Check-Charakter überprüft (die empfangenen
Daten werden auf Längsparität kontrolliert). Sind beide gleich, wird eine positive Rückmeldung
gesendet. Stimmen sie nicht überein, wird eine negative Rückmeldung gesendet.
Dieser Satz wird noch bis zu 3 x wiederholt. Falls jedesmal negative Rückmeldung gesendet
wird, wird die Datenübertragung abgebrochen. Es erscheint eine Fehlermeldung.

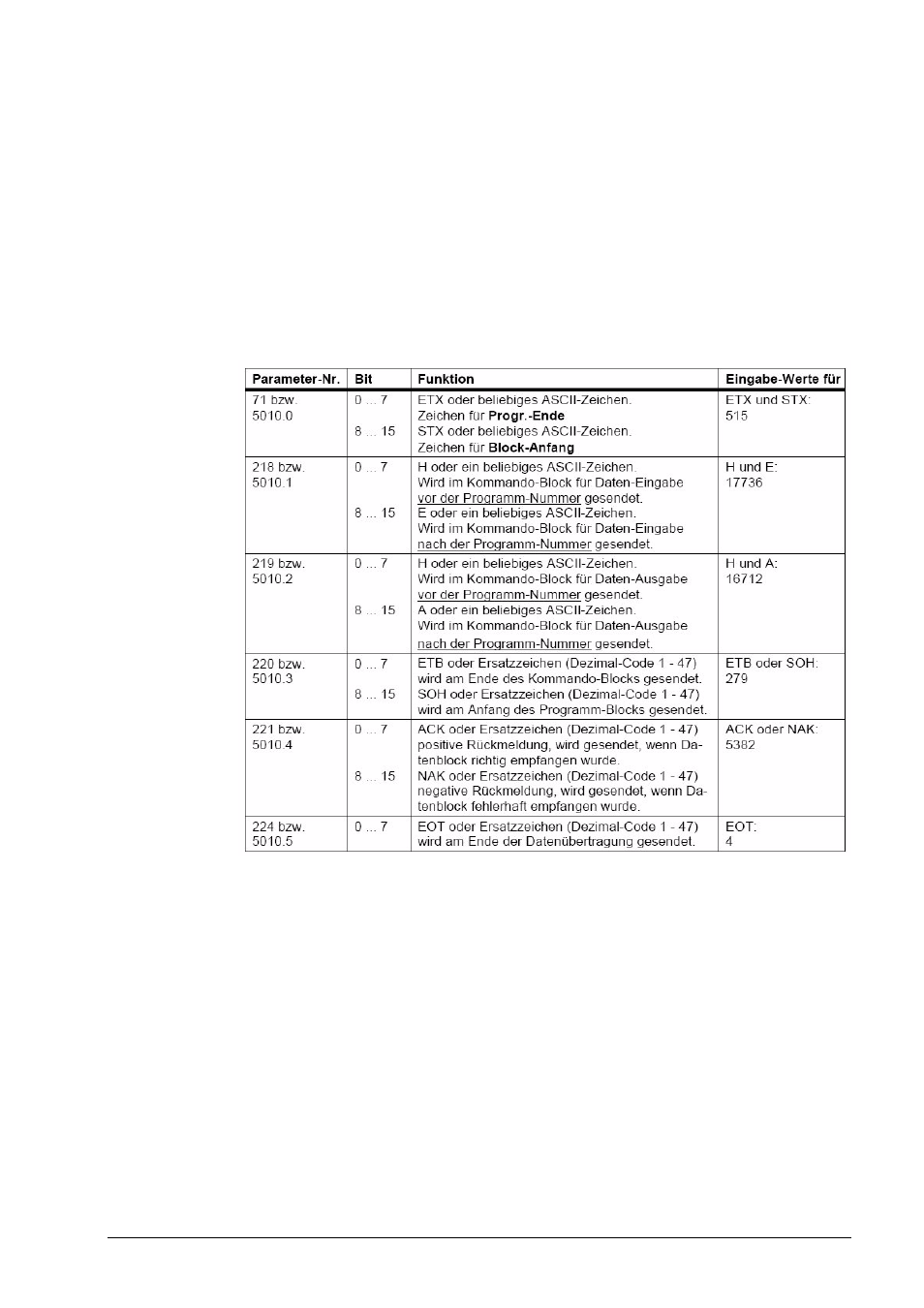

Für MP 218 (5010.1) und MP 219 (5010.2)
H = HEIDENHAIN-Klartext
D = DIN-ISO-Programme
M = Maschinenparameter-Liste
P = PLC-Programm
S = Nichtlineare Korrekturliste
X99999967 = Für alle Programme, die im ME-Betrieb gespeichert wurden
