April 2010 6 – 45
Maschinenparameter-Berechnung für die Grafik-Ausgabe

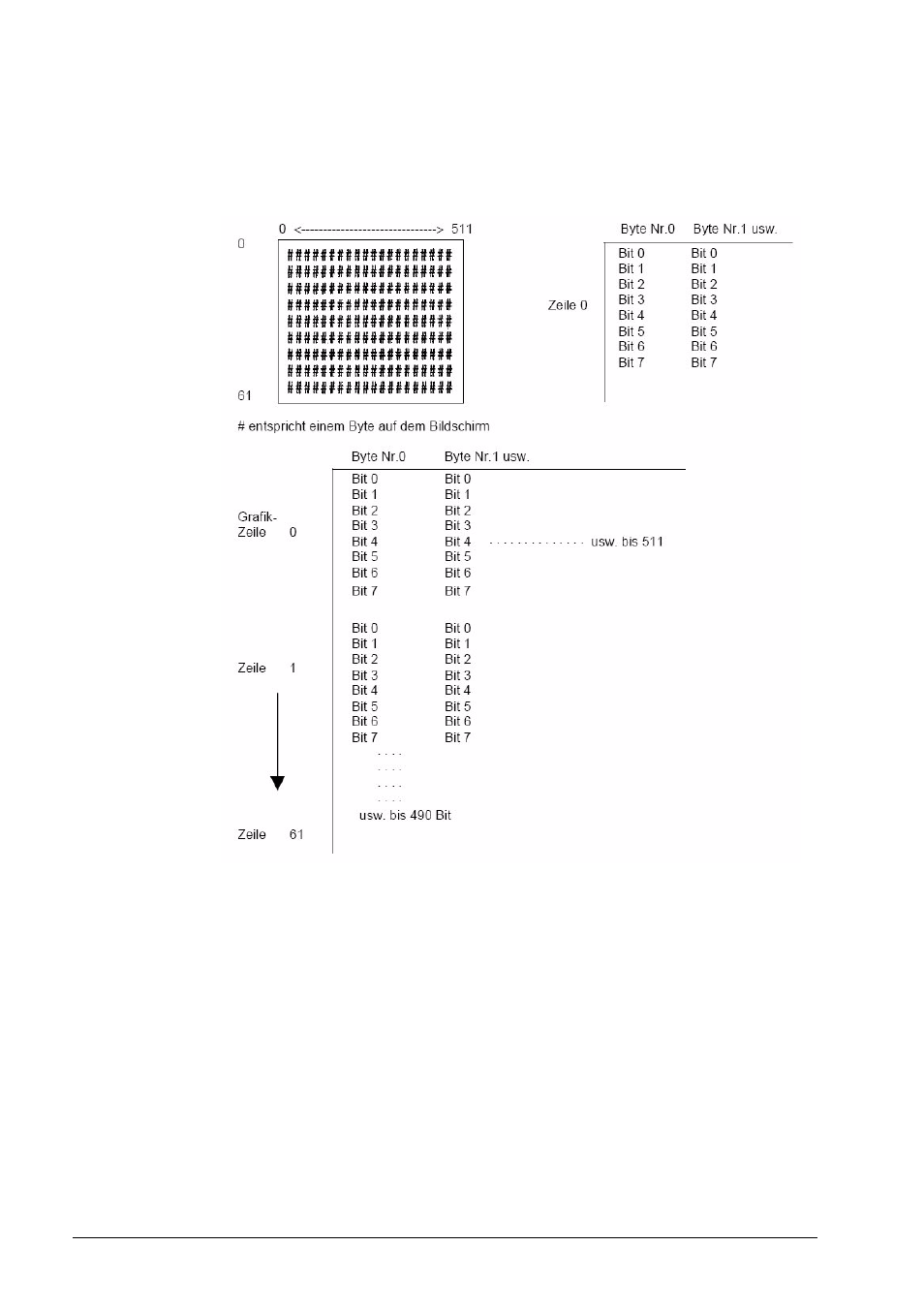

Der Bildschirm der TNC 155/355 besteht im Grafikmode aus 512 x 490 Bildpunkten. Bei der
externen Datenausgabe der Grafik werden die Daten zeilenweise im 8-Bit-Format über die
serielle Schnittstelle ausgegeben. Eine Zeile besteht aus 8 Bildpunkten und 512 Bytes pro Zeile.
Die Parameter sind in zwei Blöcke unterteilt:
Der erste Parameter-Block (MP 226 (5110.0) bis MP 229 (5110.3)) wird einmal vor jedem Block
gesendet.
Er initialisiert den Drucker und stellt die allgemeinen Parameter am Drucker für die Grafik-
ausgabe ein, z.B.: Zeilenabstand, Wagenrücklauf, Zeilenvorschub und eventuell einen Seiten-
vorschub, um an den Anfang des Druckerpapieres zu gelangen.
Der Zeilenabstand ist deshalb wichtig, damit die Grafikzeilen direkt aufeinanderfolgen und keine
Leerzeilen (Grafikpunkt) eingefügt werden. Deshalb sollte der Zeilenabstand 72/216 Zoll sein.
Der zweite Parameter-Block (MP 230 (5120.0) bis MP 233 (5120.3)) wird vor jeder Grafikzeile
ausgegeben, um am Drucker einen Wagenrücklauf und einen Zeilenvorschub durchzuführen
und den Drucker in den Grafikmodus zu setzen.
Die Steuerung gibt 512 Datenbytes pro Zeile aus. Das bedeutet, dass 512 Bytes als Grafik auf
dem Papier dargestellt werden müssen, danach muss der Drucker automatisch vom Grafik-
modus in den ASCII-Modus umschalten.
