6 Elektrischer Anschluss SMA Solar Technology AG
18 NA-BOX-12-3-20-BE-de-10 Betriebsanleitung
6.1.2 Kabeleinführungen am Boden

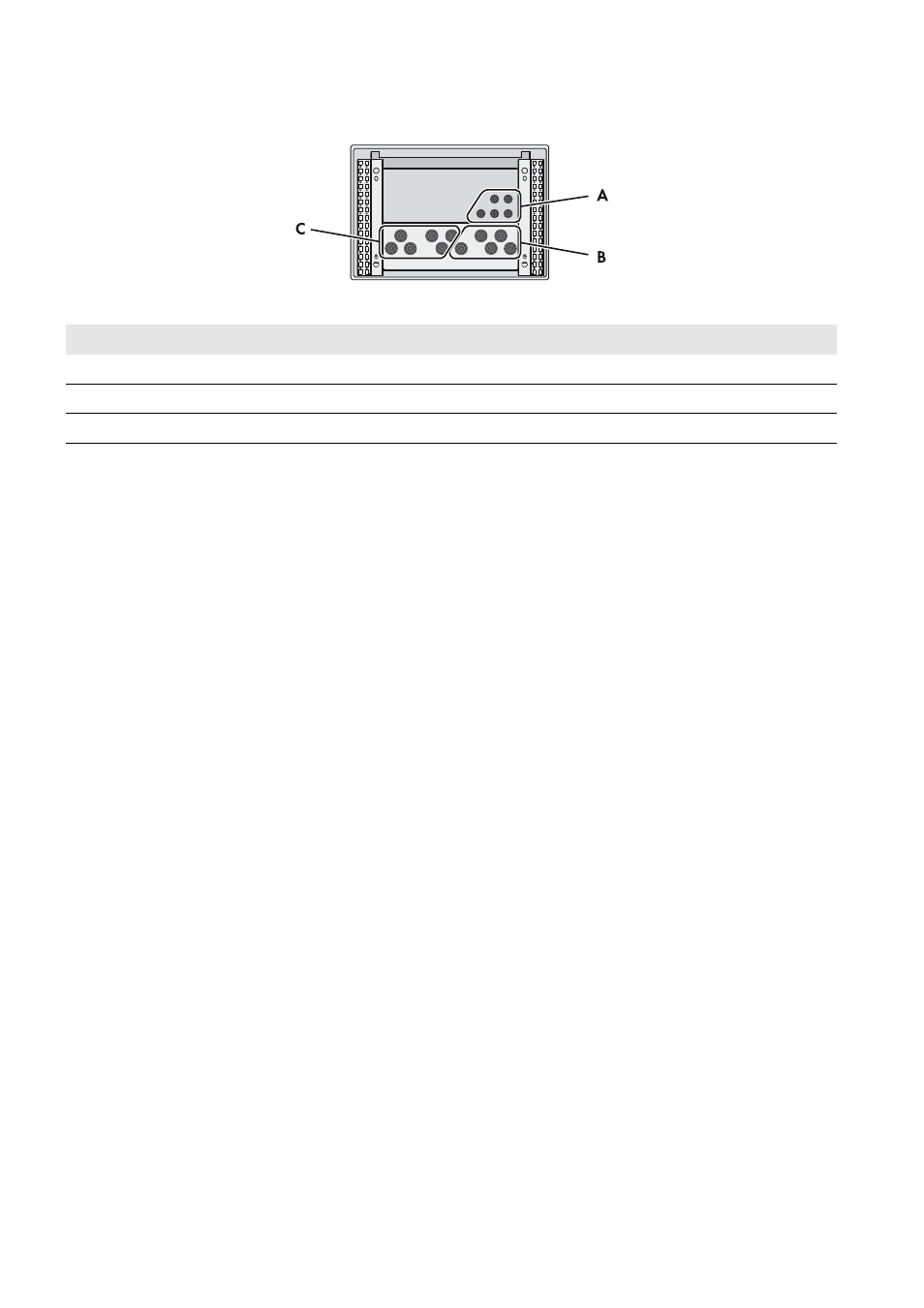

Abbildung 9: Position der Kabeleinführungen
6.2 Multicluster Box anschließen
Kabelanforderungen:
☐ Material der Leiter: Kupfer
☐ Leiterquerschnitt: 50 mm² bis 150 mm²
☐ Die Leistungskabel müssen erdschluss- und kurzschlusssicher verlegt sein.
☐ Die Außenleiter, der Neutralleiter und der Schutzleiter müssen denselben Leiterquerschnitt haben.
Vorgehen:
1. Die Leistungskabel in die NA Box einführen (siehe Kapitel 9.3, Seite 25).
2. Den Schutzleiter an der Federkraftklemme PE am Anschluss X201:6 anschließen (siehe Kapitel 9.4.1, Seite 26).
3. Den Neutralleiter an der Federkraftklemme N am Anschluss X201:10 anschließen.
4. Die Außenleiter an den Federkraftklemmen L1, L2 und L3 am Anschluss X201:7-9 anschließen.
5. Sicherstellen, dass am Anschlusspunkt der Multicluster Box ein rechtes Drehfeld anliegt.
6. Für die Zugentlastung in der Federkraftklemme die Leistungskabel an der dafür vorgesehenen Kabelabfangschiene
montieren. Dazu mitgelieferte Kabelschellen und Gegenwannen verwenden.
6.3 Öffentliches Stromnetz anschließen
Kabelanforderungen:
☐ Material der Leiter: Kupfer
☐ Der Leiterquerschnitt muss nach der Bemessungseingangsleistung des öffentlichen Stromnetzes ausgewählt sein.
☐ Leiterquerschnitt: 50 mm² bis 150 mm²
☐ Die Leistungskabel müssen erdschluss- und kurzschlusssicher verlegt sein.
☐ Die Außenleiter, der Neutralleiter und der Schutzleiter müssen denselben Leiterquerschnitt haben.
Vorgehen:
1. Die Leistungskabel in die NA Box einführen (siehe Kapitel 9.3, Seite 25).
2. Den Schutzleiter an der Federkraftklemme PE am Anschluss X201:5 anschließen (siehe Kapitel 9.4.1, Seite 26).
3. Den Neutralleiter an der Federkraftklemme N am Anschluss X201:4 anschließen.
4. Die Außenleiter an den Federkraftklemmen L1, L2 und L3 am Anschluss X201:1-3 einführen.
Position Erklärung
A Kabeleinführungen für die Steuerkabel
B Kabeleinführungen für die Leistungskabel der Multicluster Box
C Kabeleinführungen für die Leistungskabel des öffentlichen Stromnetzes
